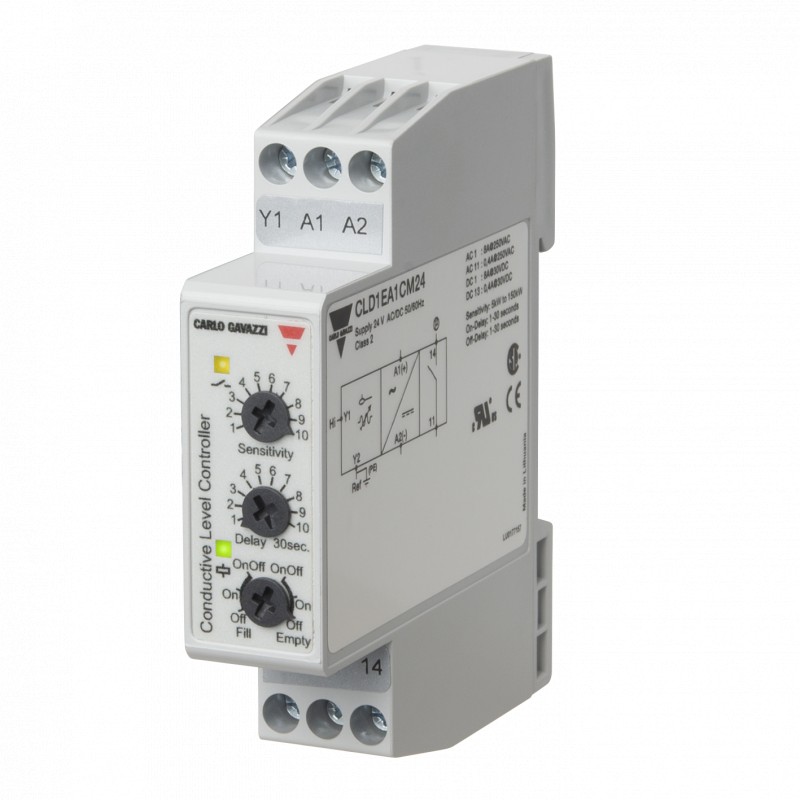

CLD1EA1CM24 CARLO GAVAZZI 1-DIN DETECÇÃO FUNÇÃO enchimento ou esvaziamento relé SPST terminais de saída CONE..

Condutores De Sensores
1-ponto Básica Controlador de Nível de
Tipo de CL com o Potenciómetro de Controlo
• Condutor controlador de nível de
• Ajuste de sensibilidade 5 KΩ para 150 KΩ
• Para enchimento ou esvaziamento de aplicações
• Baixa-tensão AC de eletrodos
• Fácil instalação em trilhos DIN 17,5 mm
• Tensão nominal de operação: 24 VAC/DC
• Saída 8A/250 VAC relé SPST
• LED de indicação de: a Saída, Alimentação
Descrição Do Produto
Chave De Ordenação
CLD1EA1CM24
µ-Processador baseado nível controllerforliquidswitha widesensitivityrangefrom
5 KΩ para 150 KΩ.
Seleção Do Tipo De
Uma sonda de nível controlwith construído em ou DESLIGAR tempo de atraso para enchimento ou esvaziamento de aplicações. O tempo de atraso pode ser de 1 a 30 segundos.
Tipo
Montagem em trilho DIN
Entradas De Função De Ajuste De Saídas
Relé de versões
Fonte de alimentação
Montagem de Ordenação não.
Alimentação: 24 VAC/DC
Trilho DIN CLD1EA1CM24
Especificações
Tensão operacional nominal (UB)
De alimentação classe 2
Pino A1 & A22419.2 para 28.8 VAC/DC tensão de isolamento Nominal <2.0 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs) (linha/neutro)
Potência de operação nominal
AC/DC de alimentação 5 VA / 5 W Atraso na operação (tV) < 300 mS Saídas
Tensão de isolamento nominal 250 V (rms) (cont./elec.)
Classificação dos relés (AgCdO) µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 1 A / 250 VCC (250 W)
ou 10 A 25 VDC (250 W) Pequeno indut. LoadsAC15 0,4 A 250 VCA
DC13 0,4 A / 30 VDC vida Mecânica (típico)≥30 x 106 operações
@ 18'000 imp/h
Vida elétrica (típico) AC1 > 250'000 operações
Sonda de nível supplyMax. 5 VAC
Sonda de nível de corrente Máx. 2 mA
Sensitivity5 150 KΩ KΩ, CF = 2.2 nF* preset de Fábrica com 150 KΩ
*CF = máxima Capacitância do Cabo
Dielétrica, tensão>2.0 KVAC (rms) (contatos / eletrônicos)
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µS) (contactos /
eletrônica) (IEC 664)
Freqüência de operação (f) max.
Relé de output0.5 Hz
Tempo de resposta
OFF-ON (tonelada)1 seg 30 seg ajustável
ON-OFF (toff')1 seg 30 seg ajustável
Meio ambiente
Categoria de sobretensão III (IEC 60664)
Grau de proteção IP 20 /IEC 60529, 60947-1) a Poluição degree2 (IEC 60664/60664A,
60947-1)
Temperatura
Operacional-20º a +50ºC (-4º a + 122º) Armazenamento-50º a +85ºC (-58º a +185ºF)
Material da carcaça ABS VO, cinza claro
Peso
AC/DC 125 g
Aprovações
ULcus UL508, UL325, CSA C22.2
Nº 247
CSAYes
CE markingYes
As especificações estão sujeitas a alterações sem aviso prévio (26.10.2010)1
