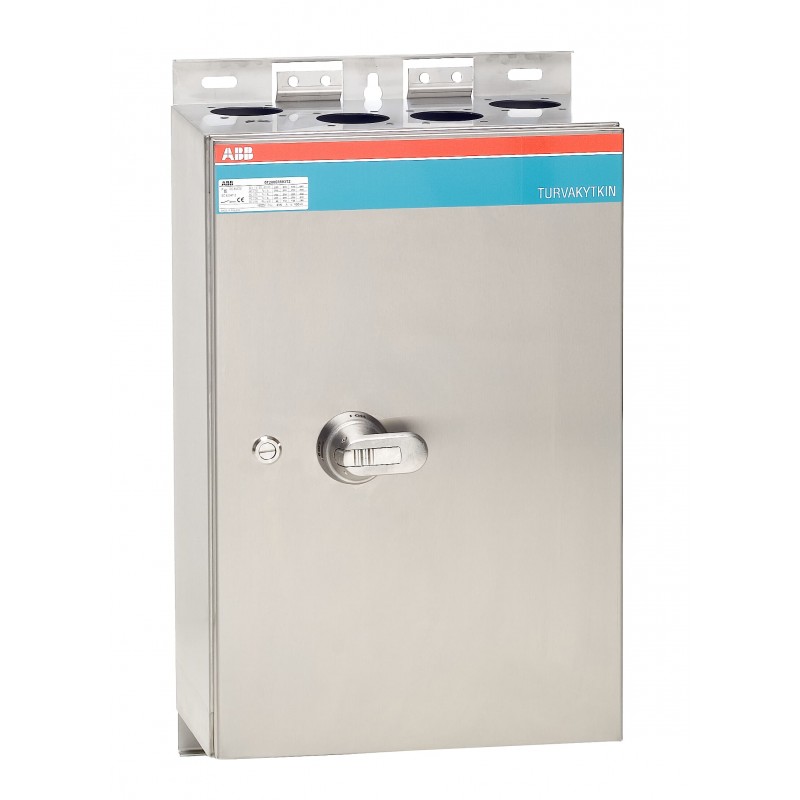

1SCA102332R1001 ABB OT315ERRR3TZ Sicherheitsschalter
1SCA102332R1001
ABB
OT315ERRR3TZ Sicherheitsschalter
Int. Box Trennschalter OT315ERRR3TZ
Sicherheitsschalter im Edelstahlgehäuse 3-polig 160 kW 400 V mit Edelstahlgriff IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | b5b0a00e-efe6-4f72-a5ed-08dd2c2a1871 Finnland (FI) |
| Vereinfachtes SCIP | 4c9b9ee9-49cd-45a4-b2c7-f490ea7a80fe Deutschland (DE) |
| 7ae434dd-e20b-4b9c-ab47-c52c109bf085 Polen (PL) | |
| b334507b-21a4-4e50-99b7-dbf4bfb48fa5 Belgien (BE) | |
| ecd5f8fb-da8b-46d2-9089-569c2d50b05e Portugal (PT) | |
| 2cb46321-cc6d-455d-b39d-7ffdb8fb3fc4 Spanien (ES) | |
| 8598cbba-9601-4b19-8251-2ee36484d295 Polen (PL) | |
| 5fa28758-7441-4001-bec3-6019e7526a2b Schweden (SE) | |
| 1182921d-b8dc-47b6-810d-f9c840588ba6 Tschechische Republik (CZ) | |
| 0a653a2a-63e9-486b-988d-bee0701cd928 Bulgarien (BG) | |
| 1182921d-b8dc-47b6-810d-f9c840588ba6 Tschechische Republik (CZ) | |
| 91f0c86f-4b08-48c8-8c92-d45dd039726d Kroatien (CR) | |
| ed68cbeb-058b-4ff8-8d33-049d5847ae59 Schweden (SE) | |
| 396754f2-02d0-4079-98c0-46f40c626af4 Deutschland (DE) | |
| 92c7733c-5ac3-488e-8a00-bfbad2140002 Niederlande (NL) | |
| 92c7733c-5ac3-488e-8a00-bfbad2140002 Niederlande (NL) | |
| 204f22cf-3f1d-4f5a-9c41-29159d35fbe5 Deutschland (DE) | |
| 4b3c7bfa-7e4d-4c12-b530-5db9a3367eea Dänemark (DK) | |
| 3a9304bd-311b-450b-b684-649b2cadc15d Deutschland (DE) | |
| 91f0c86f-4b08-48c8-8c92-d45dd039726d Kroatien (CR) | |
| 4b3c7bfa-7e4d-4c12-b530-5db9a3367eea Dänemark (DK) | |
| a4974887-5714-48d6-b38f-cd502e4801f7 Italien (IT) | |
| ccb2a82d-d82b-4e8b-ac30-acc96b4a4ef3 Deutschland (DE) | |
| a8d31541-eee1-4779-9880-7789a164cda6 Polen (PL) | |
| b334507b-21a4-4e50-99b7-dbf4bfb48fa5 Belgien (BE) | |
| 3a9304bd-311b-450b-b684-649b2cadc15d Deutschland (DE) | |
| 204f22cf-3f1d-4f5a-9c41-29159d35fbe5 Deutschland (DE) | |
| c7e6e8cf-5abb-453d-b402-0114b8620416 Norwegen (NO) | |
| 396754f2-02d0-4079-98c0-46f40c626af4 Deutschland (DE) | |
| 529570e2-6156-499d-8d62-bd4dd51d06b4 Ungarn (HU) | |
| 8e735382-f8b5-4aa7-8adb-3907430e7ed8 Frankreich (FR) | |
| 37359f62-a50f-4304-ac5d-242381cadaf8 Frankreich (FR) | |
| 8598cbba-9601-4b19-8251-2ee36484d295 Polen (PL) | |
| 37359f62-a50f-4304-ac5d-242381cadaf8 Frankreich (FR) | |
| 8e735382-f8b5-4aa7-8adb-3907430e7ed8 Frankreich (FR) | |
| b40f19ba-fe99-48f4-80e3-cf0a0a20fa87 Griechenland (GR) | |
| 396417d2-1498-43d0-a9d4-643fd7c44802 Ungarn (HU) | |
| fafcafcd-5c48-4a2d-8db4-166862d24b68 Estland (EE) | |
| 7ae434dd-e20b-4b9c-ab47-c52c109bf085 Polen (PL) | |
| ecd5f8fb-da8b-46d2-9089-569c2d50b05e Portugal (PT) | |
| 2cb46321-cc6d-455d-b39d-7ffdb8fb3fc4 Spanien (ES) | |
| f611e781-c645-4b4e-b058-e0d0591d7732 Belgien (BE) | |
| ed68cbeb-058b-4ff8-8d33-049d5847ae59 Schweden (SE) | |
| fafcafcd-5c48-4a2d-8db4-166862d24b68 Estland (EE) | |
| b40f19ba-fe99-48f4-80e3-cf0a0a20fa87 Griechenland (GR) | |
| c7e6e8cf-5abb-453d-b402-0114b8620416 Norwegen (NO) | |
| f611e781-c645-4b4e-b058-e0d0591d7732 Belgien (BE) | |
| ccb2a82d-d82b-4e8b-ac30-acc96b4a4ef3 Deutschland (DE) | |
| 396417d2-1498-43d0-a9d4-643fd7c44802 Ungarn (HU) | |
| a4974887-5714-48d6-b38f-cd502e4801f7 Italien (IT) | |
| 529570e2-6156-499d-8d62-bd4dd51d06b4 Ungarn (HU) | |
| a8d31541-eee1-4779-9880-7789a164cda6 Polen (PL) | |
| 0a653a2a-63e9-486b-988d-bee0701cd928 Bulgarien (BG) | |
| 5fa28758-7441-4001-bec3-6019e7526a2b Schweden (SE) | |
| 565a6031-058d-491c-9157-203a65bcba6b Polen (PL) | |
| 03cf967d-77e1-4320-a3f2-d0866bb1266a Norwegen (NO) | |
| c8242c72-8692-4d66-a91a-88816807a65d Belgien (BE) | |
| 26302d1e-b726-4ec6-a57f-ff06ca1559e6 Dänemark (DK) | |
| 52daaed6-6075-4648-9dd6-6839ee4a5500 Schweden (SE) | |
| b16da887-b293-42d6-b788-50b8b2c1be5c Deutschland (DE) | |
| 5ab3bc3d-2ef8-446b-9240-aaccf9ab5183 Deutschland (DE) | |
| c8043d15-a2c5-4612-979e-06f2cc058901 Kroatien (CR) | |
| d843032a-7946-4997-b17f-ce097b027a68 Tschechische Republik (CZ) | |
| 92a6f1dd-70c8-4b82-8b26-1c28a23fe6b1 Polen (PL) | |
| 5f4096b3-00b6-4477-b5d2-f71b53df241b Niederlande (NL) | |
| ca826d82-40d1-4c19-b52e-1dc923527c62 Bulgarien (BG) | |
| c2641e5d-6437-486e-9e84-de3812ab3f5a Schweden (SE) | |
| 0efbb7b3-6fce-475d-b220-1e6090675eab Frankreich (FR) | |
| 70cee08e-f4fc-4f57-9de4-68e3bac170a4 Ungarn (HU) | |
| 167e9aa7-d5ec-4c11-9966-1e8936acd197 Spanien (ES) | |
| f2468e79-06f3-4b4b-9276-a28a74bbf16f Belgien (BE) | |
| 7c567455-9752-4444-a249-f035f9977462 Deutschland (DE) | |
| ecbf429f-a027-48f0-a6a8-e863e16a80b4 Deutschland (DE) | |
| fbd061ef-a871-4831-afb2-bb685d135c4a Estland (EE) | |
| 5abe34de-d8e8-4060-ae6a-d592d57d02b2 Griechenland (GR) | |
| 04009326-1823-40a1-b34e-e2460686f4a3 Portugal (PT) | |
| cac78fca-3a84-4170-98d2-4f055a1fe931 Polen (PL) | |
| 76c7c8cc-1a65-423a-b577-e675a5831d58 Frankreich (FR) | |
| b129f4c0-df1f-4619-bbfa-28c2e593431d Ungarn (HU) | |
| a3c4305d-abd1-448c-b20d-3e7705e4c12b Italien (IT) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK604023P4R25.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 600 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 23.31 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 25 kg |
| EAN Verpackungseinheit 1 | 6417019371214 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 4xring-flange+ø25.5mm / 4xring-flange+ø25.5mm |
| Farbe | edelstahl |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 10 mm |
| PE-Schraubklemme 4pc,10 ... 70+4pc M8 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 315 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 61.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 65 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 15 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M10 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 44 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M10 |
| Anzugsdrehmoment | Hauptstromkreis 44 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642109 |
| E-Nummer (Schweden) | 3135034 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
