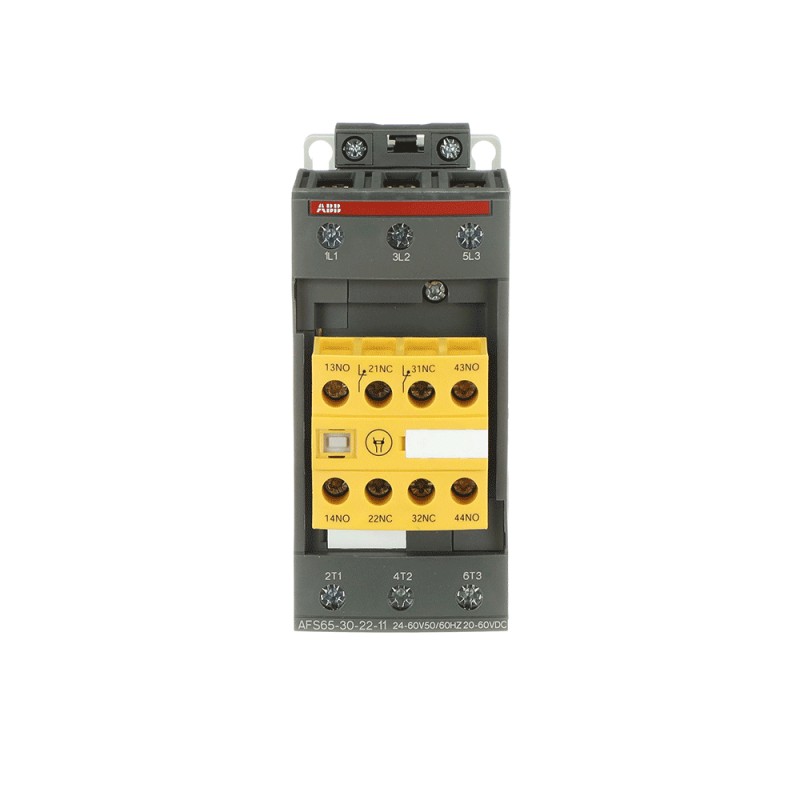

1SBL387082R1122 ABB AFS65-30-22-11 24-60V50/60HZ 20-60VDC Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SBL387082R1122 ABB AFS65-30-22-11 24-60V50/60HZ 20-60VDC Schütz

1SBL387082R1122

ABB

AFS65-30-22-11 24-60V50/60HZ 20-60VDC Schütz

SafetySchütz, 30 kW, 24-60 V 50/60 Hz, 20-60 V DC, 3-polig, 2S-SÖ

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $359.80
Stückpreis: $359.80
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC190104_EPLAN
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung1SBC101052M6801
Montage- und Betriebsanleitung Teil 21SAC200017M0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)55 mm
Tiefe (Netto-Abmessung)144 mm
Höhe (Netto-Abmessung)125.5 mm
Nettogewicht1.02 kg
MaßzeichnungDNV_TAE00001AF-4
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer2
Anzahl Hilfskontakte Öffner2
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
BemessungsbetriebsspannungHilfsstromkreis 690 V
Hauptstromkreis 690 V
Bemessungsfrequenz (f)Hilfsstromkreis 50 / 60 Hz
Steuerstromkreis 50 / 60 Hz
Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 105 A
(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 105 A
(690 V, 60 °C) 90 A
(690 V, 70 °C) 80 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 60 °C) 65 A
(440 V, 60 °C) 65 A
(500 V, 60 °C) 55 A
(690 V, 60 °C) 39 A
(380/400 V, 60 °C) 65 A
(220/230/240 V, 60 °C) 65 A
Bemessungsbetriebsstrom AC-3e (Ie)(415 V, 60 °C) 65 A
(440 V, 60 °C) 65 A
(500 V, 60 °C) 55 A
(690 V, 60 °C) 39 A
(380/400 V, 60 °C) 65 A
(220/230/240 V, 60 °C) 65 A
Bemessungsbetriebsstrom AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 105 A
(110 V) 2-polig in Reihe, 60 °C 90 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 105 A
(110 V) 3-polig in Reihe, 60 °C 90 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 105 A
(220 V) 3-polig in Reihe, 60 °C 90 A
(220 V) 3-polig in Reihe, 70 °C 80 A
(72 V) 1-polig, 40 °C 105 A
(72 V) 1-polig, 60°C 90 A
(72 V) 1-polig, 70 °C 80 A
(72 V) 2-polig in Reihe, 40°C 105 A
(72 V) 2-polig in Reihe, 60 °C 90 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 105 A
(72 V) 3-polig in Reihe, 60 °C 90 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 105 A
(110 V) 2-polig in Reihe, 60 °C 90 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 105 A
(110 V) 3-polig in Reihe, 60 °C 90 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 105 A
(220 V) 3-polig in Reihe, 60 °C 90 A
(220 V) 3-polig in Reihe, 70 °C 80 A
(72 V) 1-polig, 40 °C 105 A
(72 V) 1-polig, 60°C 90 A
(72 V) 1-polig, 70 °C 80 A
(72 V) 2-polig in Reihe, 40°C 105 A
(72 V) 2-polig in Reihe, 60 °C 90 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 105 A
(72 V) 3-polig in Reihe, 60 °C 90 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 105 A
(110 V) 2-polig in Reihe, 60 °C 90 A
(110 V) 2-polig in Reihe, 70 °C 80 A
(110 V) 3-polig in Reihe, 40°C 105 A
(110 V) 3-polig in Reihe, 60 °C 90 A
(110 V) 3-polig in Reihe, 70 °C 80 A
(220 V) 3-polig in Reihe, 40 °C 105 A
(220 V) 3-polig in Reihe, 60 °C 90 A
(220 V) 3-polig in Reihe, 70 °C 80 A
(72 V) 1-polig, 40 °C 105 A
(72 V) 1-polig, 60°C 90 A
(72 V) 1-polig, 70 °C 80 A
(72 V) 2-polig in Reihe, 40°C 105 A
(72 V) 2-polig in Reihe, 60 °C 90 A
(72 V) 2-polig in Reihe, 70 °C 80 A
(72 V) 3-polig in Reihe, 40°C 105 A
(72 V) 3-polig in Reihe, 60 °C 90 A
(72 V) 3-polig in Reihe, 70 °C 80 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 1.1 A / 121 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (Pe)(400 V) 30 kW
(415 V) 37 kW
(440 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
(380/400 V) 30 kW
(220/230/240 V) 18.5 kW
Bemessungsbetriebsleistung AC-3e (Pe)(415 V) 37 kW
(440 V) 37 kW
(500 V) 37 kW
(690 V) 37 kW
(380/400 V) 30 kW
(220/230/240 V) 18.5 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 600 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 110 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 250 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 350 A
(für 0,1 s) 140 A
(für 1 s) 100 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 950 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 600 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 690 V
gemäß IEC 60947-5-1 690 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)6 kV
Maximale elektrische Schaltfrequenz(AC-1) 600 Schaltspiele/Std
(AC-15) 1200 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 1200 Schaltspiele/Std
(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Bemessungssteuerspannung (Uc)50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Gleichstrombetrieb 20 ... 60 V
Verlustleistung6 A pro Pol 0.1 W
bei Bemessungsbedingungen AC-1 pro Pol 7 W
bei Bemessungsbedingungen AC-3 pro Pol 2.7 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 19 ... 105 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 17 ... 100 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 95 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 42 ... 100 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)2 x M4 oder 2 x M6 Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Aderendhülse 1/2x 4 ... 35 mm²
flexibel mit isolierter Aderendhülse 1/2x 4 ... 35 mm²
starr mehrdrähtig 1/2x 6 ... 35 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
starr massiv 1/2x 1 ... 2.5 mm²
starr mehrdrähtig 1/2x 1 ... 2.5 mm²
AbisolierlängeHilfsstromkreis 10 mm
Steuerstromkreis 10 mm
Hauptstromkreis 16 mm
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
AnzugsdrehmomentHilfsstromkreis 1.2 N·m
Steuerstromkreis 1.2 N·m
Hauptstromkreis 4 N·m
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 90 A
Nennleistung UL/CSA(120 V AC einphasig) 5 hp
(200 ... 208 V AC dreiphasig) 20 hp
(220 ... 240 V AC dreiphasig) 25 hp
(240 V AC einphasig) 15 hp
(440 ... 480 V AC dreiphasig) 50 hp
(550 ... 600 V AC dreiphasig) 60 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSAstarr mehrdrähtig 1/2x 10-2 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSAstarr massiv 1/2x 18-14 AWG
starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 11 in·lb
Steuerstromkreis 11 in·lb
Hauptstromkreis 35 in·lb
Strom bei Vollast (Motoren)(120 V AC einphasig) 56 A
(200 ... 208 V AC dreiphasig) 62.1 A
(220 ... 240 V AC dreiphasig) 68 A
(240 V AC einphasig) 68 A
(440 ... 480 V AC dreiphasig) 65 A
(550 ... 600 V AC dreiphasig) 62 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung A: 25 g
geschlossen, Schockrichtung B1: 25 g
geschlossen, Schockrichtung B2: 15 g
geschlossen, Schockrichtung C1: 25 g
geschlossen, Schockrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-63g (geschlossen) & 3g (offen) 5 ... 300 Hz
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte1SBC101081M6801
Umweltprodukterklärung - EPD1SBD250584E1000
Energieeffizienz für Kunden BewertungskriterienProdukteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Produkteffizienz - Das Produkt benötigt im Vergleich zu ähnlichen Produkten auf dem Markt oder älteren Produkten aus derselben Linie weniger Energie für den Betrieb
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 91.9 %
Zertifikate und Deklarationen
A2L Zertifikat – UL9AKK108469A4890
9AKK108469A4892
ABS ZertifikatABS_20-2060694-PDA
BV ZertifikatBV_2634H36994A
CB ZertifikatSE-115941
CCC ZertifikatCCC_2024010304648524
Konformitätserklärung - CCC2020980304001256
Konformitätserklärung - CE1SBD250022U1000
Konformitätserklärung - UKCA1SBD250044U1000
DNV ZertifikatDNV_TAE00001AF-4
LR ZertifikatLRS_LR23403517TA-02
RMRS ZertifikatRMRS_1802705280
UL ZertifikatUL-US-L312527-1141-10303102-19
UL-CA-L312527-4141-10303102-19
UL ZulassungE312527
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1167 mm
Länge Verpackungseinheit 1180 mm
Höhe Verpackungseinheit 197 mm
Bruttogewicht Verpackungseinheit 11.16 kg
EAN Verpackungseinheit 13471523157811
Menge Verpackungseinheit 2Karton 6 Stück
Breite Verpackungseinheit 2250 mm
Länge Verpackungseinheit 2300 mm
Höhe Verpackungseinheit 2300 mm
Bruttogewicht Verpackungseinheit 26.96 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Finnland)3708059
E-Nummer (Schweden)3210671

ETIM for 1SBL387082R1122 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 24 V
Bemessungssteuerspeisespannung DC (EF003980) 20 V
Spannungsart zur Betätigung (EF008242) AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 105 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 65 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 30 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 2
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
