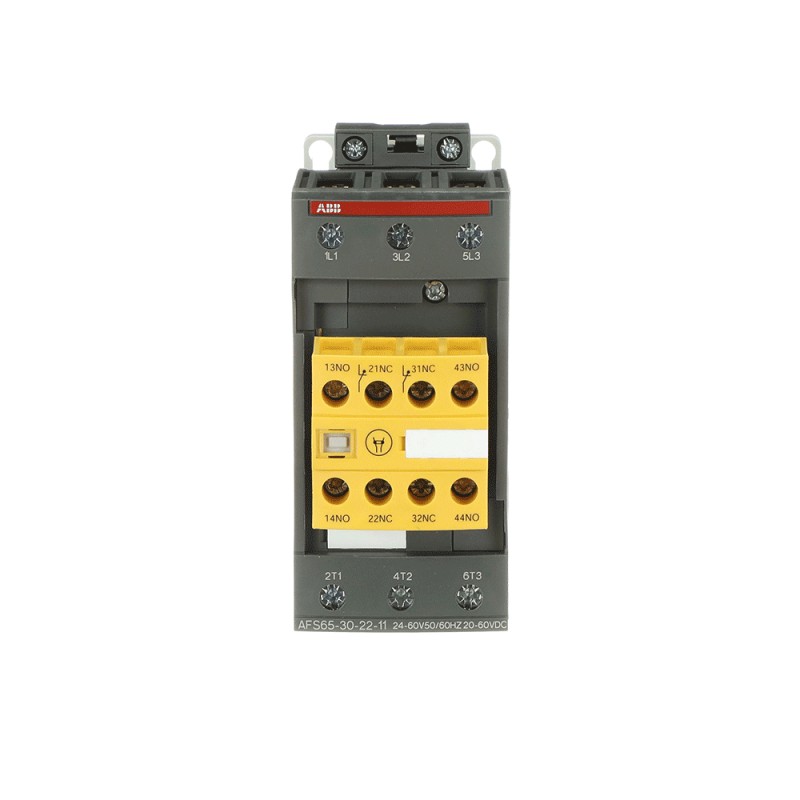

AFS40 ... AFS96 контакторы предназначены для применения безопасность машины. Они поставляются с фиксированной фронтальной вспомогательные контактные блоки, что делает их идеальными для мониторинга и контроля цепей. Механически связаны и зеркала контакты сделать вашу систему более безопасной. - цепи управления с электронной катушкой интерфейс: - 24...60 В ПЕРЕМ. тока, 20...60 В постоянного тока и 100...250 В переменного тока / постоянного тока действовали принимает широкий диапазон напряжения управления - уменьшено потребление энергии группа - зеркала и механически связанных контактов, с передним отмечены символом акк. к iec60947-5-1, всегда гарантируя право Контактор статус - передний-установлен вспомогательный контактный блок: - стационарные - защитная крышка для предотвращения ручного управления - желтый цвет корпуса для удобства идентификации - минимальная коммутируемая мощность 12 В / 3 ма, интенсивность отказов 10-7 акк. в МЭК 60947-5-4 - встроенная подавление
Заказ
- Количество Минимального Заказа:
- 1 шт
- Номер Таможенного Тарифа:
- Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот
Размеры
- Чистая Ширина Изделия:
- Пятьдесят пятьмм
- Чистый Продукт Глубина:
- Сто сорок четыремм
- Продукт Чистая Высота:
- 125.5мм
- Продукт Вес Нетто:
- 1.16кг
Технические
- Количество главных контактов:
- Три
- Количество главных контактов НЗ:
- Ноль
- Количество вспомогательных контактов:
- Два
- Количество вспомогательных контактов, НЗ:
- Два
- Номинальное Рабочее Напряжение:
- Вспомогательная Цепь 690 В
Главная Цепь 690 В
- Номинальная частота (F):
- Вспомогательные Цепи 50 / 60 Гц
Главная Цепь 50 / 60 Гц
- Обычные бесплатные-воздух тепловой ток (яче):
- соотв. в соответствии с IEC 60947-4-1, открытые Контакторы г = 40 °С 105 а
соотв. в МЭК 60947-5-1, г = 40 °С 16 А
- Номинальный рабочий ток AC-1 (яэ):
- (690 В) 40 °С 105 А
(690 В) 60 °C ДО 90 В
(690 В) 70 °С, 80 С
- Номинальный ток АС-3 (яэ):
- (220 / 230 / 240 В) 60 °С 65 А
(380 / 400 В) 60 °С 65 А
(415 В) 60 °С 65 А
(440 В) 60 °С 65 А
(500 В) 60 °С 55 А
(690 В) 60 °С 39 А
- Номинальная Эксплуатационная Мощность AC-3 (Пэ):
- (220 / 230 / 240 В) 18.5 кВт
(380 / 400 В) 30 кВт
(400 В) 30 кВт
(415 в) 37 кВт
(440 в) 37 кВт
(500 В) 37 кВт
(690 в) 37 кВт
- Номинальный рабочий ток AC-15 (яэ):
- (220 / 240 В) 4 А
(24 / 127В) 6 А
(400 / 440 В) 3 А
(500 В) 2 А
(690 В) 2 А
- Номинальный кратковременный Выдерживаемый ток (Iхо):
- при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 10 с 600 В
при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 15 мин 110 а
при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 мин 250 а
при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 с 1000 а
при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 30 с 350 в
за 0,1 с 140 а
в течение 1 С 100 А
- Максимальная Отключающая Способность:
- косинус фи=0.45 (косинус фи=0.35 для IE > 100 a) по 440 в 950 в
косинус фи=0.45 (косинус фи=0.35 для IE > 100 a) по 690 в 600 В
- Максимальная Частота Коммутации Электрических Цепей:
- АС-1 600 циклов в час
АС-15 1200 циклов в час
АЦ-2 / АЦ-4 150 циклов в час
Циклов АС-3 1200 в час
В DC-13 900 циклов в час
- Номинальный рабочий ток DC-13 (яэ):
- (110 В) 0.55 А / 60 А
(125 В) 0.55 А / 69 В
(220 В), 0,27 А / 60 А
(24 В) 6 А / 144 А
(250 В) 0,27 А / 68 А
(400 В) 0,15 А / 60 А
(48 В) 2,8 А / 134 А
(500 В) 0,13 А / 65 А
(600 В) 0,1 А / 60 А
(72 В) 1 В / 72 В
- Номинальное Напряжение Изоляции (Уя):
- соотв. с UL/CSA для 600 В
соотв. в соответствии с IEC 60947-4-1 и VDE 0110 (греч. С) 690 В
- Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок):
- 6 кв
- Максимальная Механическая Частота Переключения:
- 3600 циклов в час
- Номинальное Напряжение Цепи Управления (Ус):
- 50 Гц 24 ... 60 В
60 Гц 24 ... 60 В
Эксплуатации DC 20 ... 60 В
- Приведитесь В Действие Время:
- Между катушкой обесточивания и РАЗМЫКАЮЩИЙ контакт закрытия 19 ... 105 мс
Между катушкой обесточивания и без контакта открытие 17 ... 100 мс
Между катушкой возбуждения и РАЗМЫКАЮЩИЙ контакт открытия 38 ... 95 мс
Между включение катушки и никакого контакта закрытие 42 ... 100 мс
- Подключение Основной Цепи Емкость:
- Гибкий с изолированным наконечником 1/2х 4 ... 35 мм2
Гибкий с наконечником 1/2х 4 ... 35 мм2
Жесткой 1/2х 6 ... 3 5 мм2
- Подключение Вспомогательного Контура Емкость:
- Гибкий с наконечником 1/2х 0.75 ... 2.5 мм2
Гибкий с изолированным наконечником 1х 0.75 ... 2.5 мм2
Гибкий с изолированным наконечником 2х 0.75 ... 1.5 мм2
Жесткой 1/2х 1 ... 2.5 мм2
- Подключение Цепи Управления Мощностью:
- Гибкий с наконечником 1/2х 0.75 ... 2.5 мм2
Гибкий с изолированным наконечником 1х 0.75 ... 2.5 мм2
Гибкий с изолированным наконечником 2х 0.75 ... 1.5 мм2
Жесткой 1/2х 1 ... 2.5 мм2
- Зачистки Провода Длина:
- Главная цепь 16 мм
- Степень защиты:
- соотв. в 60947-1 МЭК 60529, МЭК, EN 60529 и вспомогательными стержнями IP20
соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 клеммы катушки степень защиты IP20
соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 Основные клеммы IP10
- Тип Терминала:
- Винтовые Клеммы
Окружающей среды
- Температура Окружающего Воздуха:
- Рядом с Контактором для хранения -60 ... +80 °С
Вблизи контактора установлена Тепловая О/Л реле -25 ... +60 °С
Вблизи контактора без теплового О/Л реле -40 ... +70 °С
- Климатические Выдержать:
- Категория В соответствии с МЭК 60947-1 Приложение Q
- Максимальная Рабочая Высота Допустимая:
- 3000 м
- Устойчивость к вибрации в соотв. МЭК 60068-2-6:
- 5 ... 300 Гц 3 г закрытая позиция / 3 г открытое положение
- Устойчивость к ударам в соотв. в соответствии с IEC 60068-2-27:
- Закрытые, ударные направлении: 25 г
Закрытые, ударные направления: В1 25 г
Закрытые, ударные направления: В2 15 г
Закрытые, ударные направления: С1 25 г
Закрытые, ударные направления: С2 25 г
Техническая ул/ККА
- Общий рейтинг по UL/CSA для:
- (600 В ПЕРЕМЕННОГО ТОКА) 90 А
- Рейтинг лошадиной силы UL/CSA для:
- (120 В AC) одиночной фазы 5 л. с.
(240 В AC) одиночной фазы 15 л. с.
(200 ... 208 В переменного тока) трехфазный 20 л. с.
(220 ... 240 В переменного тока) трехфазный 25 л. с.
(440 ... 480 В переменного тока), три фазы, 50 л. с.
(550 ... 600 В ПЕРЕМ. тока), три фазы 60 л. с.
- Момент затяжки ул/КША:
- Вспомогательные цепи 11 в·ЛБ
Цепь управления 11 в·фунт
Основные схемы 35 в·ЛБ
Сертификаты и декларации (номер документа)
- Сертификат CB:
- CB_SE_77418M1
- сертификат cul:
- UL_20170607-E312527-14-1
- Декларация соответствия - се:
- 1SBD250022U1000
- Инструкции и руководства:
- 1SBC101052M6801
- Карта листинг UL:
- E312527
Информация Контейнер
- Уровень Пакет 1 Единицы:
- 1 шт
- Уровень Пакет 1 Ширина:
- 167 мм
- Уровень Пакет 1 Длина:
- 180 мм
- Уровень Пакет 1 Высота:
- 97 мм
- Пакет Уровня 1 Вес Брутто:
- 1,16 кг
- Уровень пакет 1 Код EAN:
- 3471523157811
- Уровень Пакет 2 Единицы:
- 6 шт
- Уровень Пакет 2 Ширина:
- 250 мм
- Уровень Пакет 2 Длина:
- 300 мм
- Уровень Пакет 2 Высота:
- 300 мм
- Уровень В Упаковке 3 Единицы:
- 144 часть
Классификации
- Объект Классификации Кода:
- Вопрос
- Етим 4:
- EC000066 - Магнит, Контактор, AC-переключение
- Етим 5:
- EC000066 - Магнит, Контактор, AC-переключение
- Етим 6:
- EC000066 - силовой Контактор, AC переключение
