Ver maior

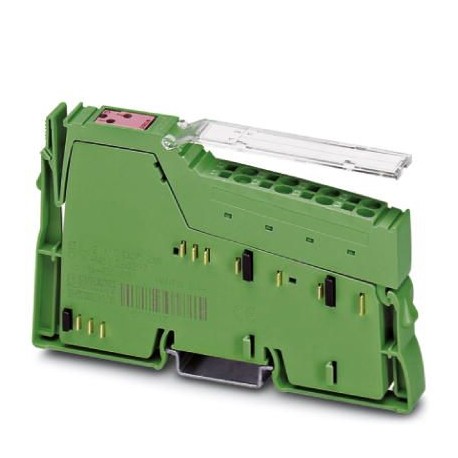

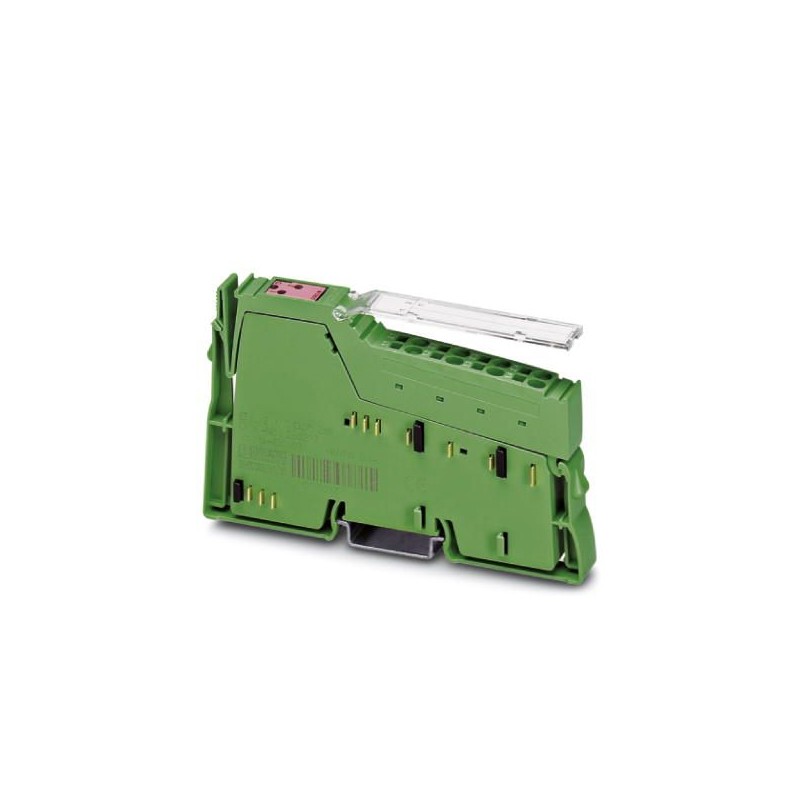

IB IL 24/48 DOR 2/W-XC-PAC 2701214 PHOENIX CONTACT Módulo Inline
IB IL 24/48 DOR 2/W-XC-PAC
2701214
PHOENIX_CONTACT
Módulo Inline
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2701214 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 157 (C-6-2017) |
| GTIN | 4046356727792 |
| Peso por unidade (exclusive embalagem) | 63,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 63 g |
| Observação sobre o peso | com conector |
| Modo operacional | Operação de dados de processo com 2 bits |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | máx. 30 mA |
| 0,23 W |
Saídas digitais
| Denominação saída | Saída de relé |
|---|---|
| Descrição da saída | Relé de contato reversível |
| Tipo de conexão | conexão à mola |
| Quantidade de saídas | 2 (Contatos secos) |
| Tensão de saída nominal | 24 V AC |
| 48 V DC | |
| Máxima corrente de saída por canal | 2 A |
| Máxima corrente de saída por módulo | 4 A |
Saídas à relé
| Corrente de comutação | min. 10 µA |
|---|---|
| 2 A (30 V DC) | |
| 1 A (60 V DC ) | |
| Potência ligada | 60 W |
| 62,5 VA (ôhmico) | |
| Corrente máx. em regime permanente | 2 A (à temperatura ambiente máxima) |
| Versão do contato | 2 contatos secos reversíveis |
| Tensão de comutação | min. 10 mV (DC) |
| máx. 30 V AC (Extra-baixa tensão de segurança (EN 61131)) | |
| máx. 60 V DC (Extra-baixa tensão de segurança (EN 61131)) | |
| Corrente de comutação | min. 10 µA |
| 2 A (30 V DC) | |
| 1 A (60 V DC ) | |
| Potência ligada | 60 W |
| Vida útil mecânica | 2x 105ciclos de comutação |
Isolamento de potencial
| Faixa de teste | Relé de contato / lógica Bus 1,5 kV 50 Hz 1 min. |
|---|---|
| Contato / Contato 1 kV 50 Hz 1 min. | |
| Contato / PE 1 kV 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701214-IB IL 24/48 DOR 2/W-XC-PAC | 117 Kbytes |
|
