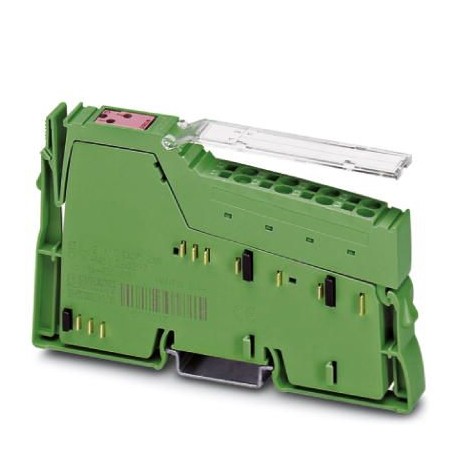

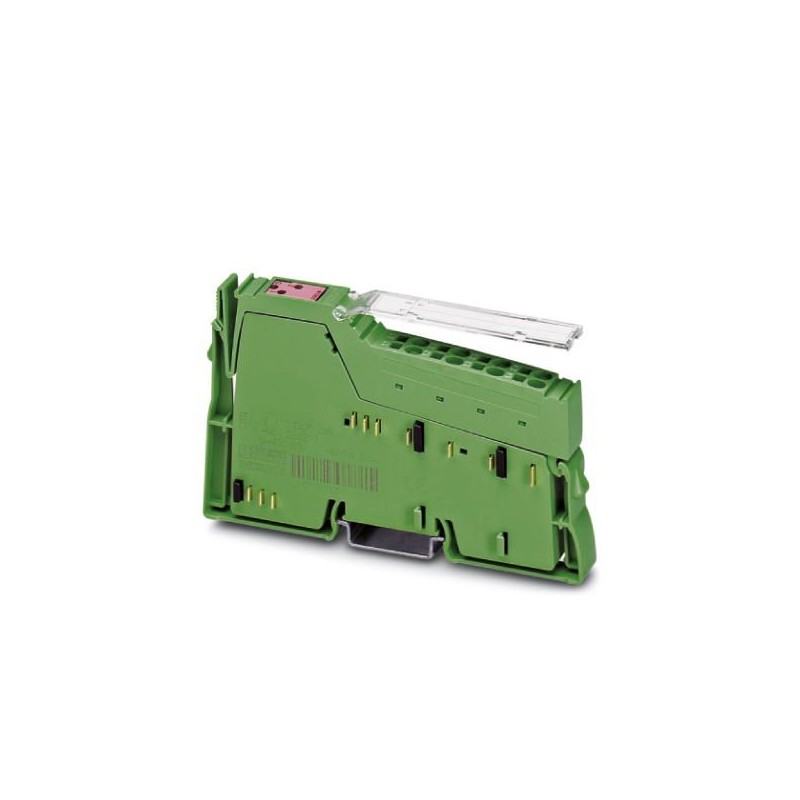

IB IL 24/48 DOR 2/W-XC-PAC 2701214 PHOENIX CONTACT Module Inline
IB IL 24/48 DOR 2/W-XC-PAC
2701214
PHOENIX_CONTACT
Module Inline
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701214 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 157 (C-6-2017) |
| GTIN | 4046356727792 |
| Poids par pièce (hors emballage) | 0,063 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 12,2 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Standard) |
|---|---|
| -40 °C ... 70 °C (Plage étendue, voir aussi le chapitre « Essais concluants : utilisation dans des conditions d'environnement extrêmes » de la fiche technique.) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 63 g |
| Indication de poids | avec connecteur |
| Mode de fonctionnement | Fonctionnement des données de process avec 2 bit |
Interfaces
| Dénomination | Bus local Inline |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Potentiels Inline
| Dénomination | Alimentation de la logique (UL) |
|---|---|
| Tension d'alimentation | 7,5 V DC (par des répartiteurs de potentiel) |
| Courant absorbé | max. 30 mA |
| Consommation de puissance | 0,23 W |
Sorties TOR
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Contact inverseur à relais |
| Type de raccordement | Raccordement à ressort |
| Nombre de sorties | 2 (contacts sans potentiel) |
| Tension de sortie nominale | 24 V AC |
| 48 V DC | |
| Courant de sortie maximal par canal | 2 A |
| Courant de sortie maximal par module | 4 A |
Sorties à relais
| Courant de commutation | min. 10 µA |
|---|---|
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Puissance de commutation | 60 W |
| 62,5 VA (ohmique) | |
| Intensité permanente limite | 2 A (pour une température ambiante maximale) |
| Type de contact | 2 inverseurs exempts de potentiel |
| Tension de commutation | min. 10 mV (DC) |
| max. 30 V AC (Très basse tension de sécurité (EN 61131)) | |
| max. 60 V DC (Très basse tension de sécurité (EN 61131)) | |
| Courant de commutation | min. 10 µA |
| 2 A (30 V DC) | |
| 1 A (60 V DC) | |
| Puissance de commutation | 60 W |
| Durée de vie mécanique | 2x 105cycles |
Isolation galvanique
| Section contrôlée | Contact de relais / logique de bus 1,5 kV 50 Hz 1 min. |
|---|---|
| Contact / contact 1 kV 50 Hz 1 min. | |
| Contact / PE 1 kV 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
