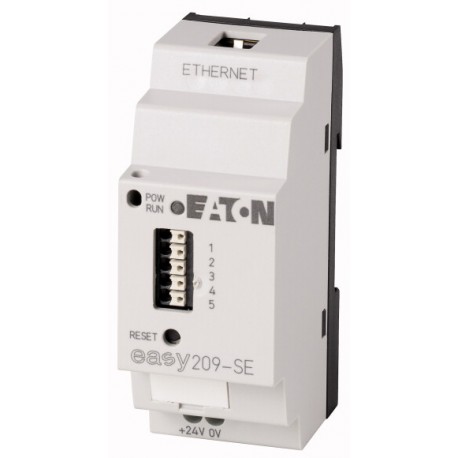

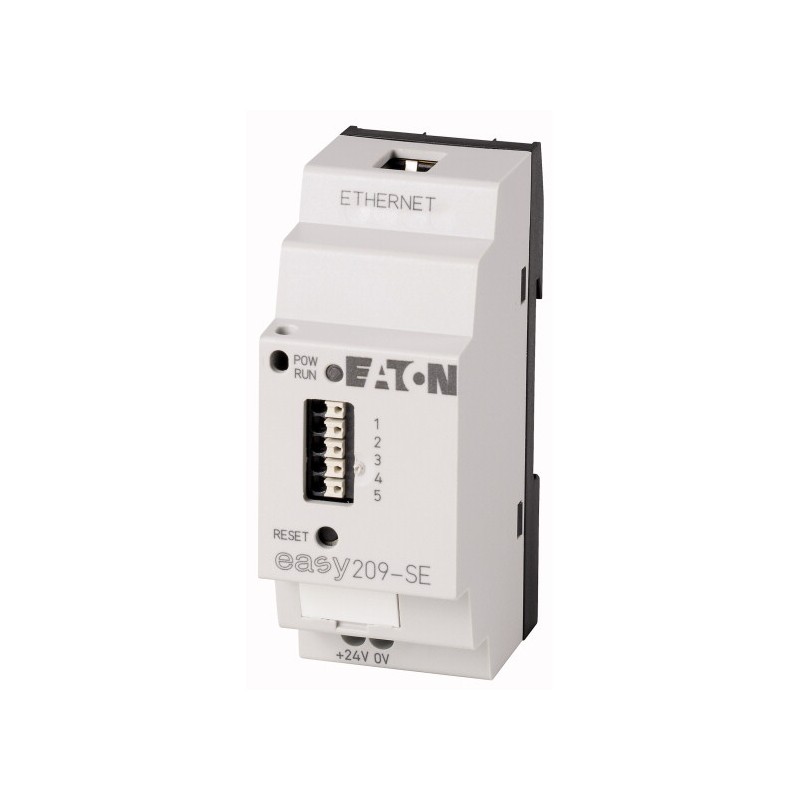

Normas
EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Dimensões (W x H x D)
35.5 x 90 x 58 (2 PE) mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Sólidos
0.25/1.5 (AWG 24/16) mmDois
Flexível com virola
0.14/ 1 (AWG 26/17) mmDois
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a + 55 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento
- 40 - 70 °C
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrações (IEC/EN 60068-2-6)Amplitude constante 0,15 mm
10 - 57 Hz
Vibrações (IEC/EN 60068-2-6)Aceleração constante de 2 g
57 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 15 g/ms 11
18 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
1 m
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)A descarga de ar
8 kV
Descargas eletrostáticas (IEC/EN 61000-4-2, Nível 3, ESD)Contato descarga
6 kV
Campos eletromagnéticos (IEC/EN 61000-4-3, RFI) [V/m]
RS-232 linha sem tela: 3, com tela: 10
Rádio supressão de interferência
EN 55011 Classe B, EN 55022 Classe B
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)Cabo de alimentação
2 kV
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)O cabo de interface Ethernet
2 kV
Explosão de Impulso (IEC/EN 61000-4-4 Nível 3)COM cabo de interface
2 kV
poder de pulsos (surge) (IEC/EN 61000-4-5, nível 2)
1 (cabos de alimentação, simétricas) kV
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
RS-232 linha sem tela: 3, com tela: 10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Tensão operacional nominal [Ue]
24 (-15/+20 %) V
Admissível gama
20.4 - A 28,8 V DC
max. consumo de corrente (a 24 V DC)
Normalmente 65 mA
Dissipação de calor em 24 V DC
1.7 W
Nota na dissipação de calor
Consumo de corrente a 24 V DC
Protecção contra inversão de polaridade
As-I fonte de alimentação
Sim
Alimentação
Frontal LED de energia: EM
Display de LED
Frente-LED COM active: piscamento
Tomada RJ45, superior
Nenhuma Atividade: OFF, Âmbar: Half Duplex, Verde: Full Duplex
Tomada RJ45, inferior
Nenhum Link: OFF, Âmbar: 10 MBit/s, Verde: 100 MBit/s
Repor
Frente: através de botões > 2s
Alívio de tensão
Através de cabo de ligantes na retenção de mamilos
Barramento de endereços
As configurações de fábrica Ethernet: endereço IP 0.0.0.0 máscara de SUB-rede: 255.255.0.0 Gateway endereço 0.0.0.0 endereço Remoto 0.0.0.0
