EASY209-SE 101520 EATON ELECTRIC Ethernet шлюз для подключения к Easy / MFD Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

EASY209-SE 101520 EATON ELECTRIC Ethernet шлюз для подключения к Easy / MFD

EASY209-SE

101520

EATON-MOELLER

Ethernet шлюз для подключения к Easy / MFD

модуль простой связи; Ethernet

Шлюз Ethernet, может быть использован через последовательный интерфейс для easy700, easy800 MFD-CP8/CP10. EASY209-SE может использоваться как в строительной, так и в промышленной автоматизации. Он независимо определяет используемую скорость передачи данных в Бодах и метод дуплексного режима подключенного сетевого порта.

Подробнее


Программируемые логические контроллеры (ПЛК) > Логический модуль

EASY программируемые реле и MFD дисплеи

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Ethernet шлюз для подключения к Easy / MFD

Программа поставок

Ассортимент
Реле управления easyRelay
Многофункциональный дисплей MFD-Titan
Подассортимент
Шлюз Ethernet
Основная функция
Модули расширения
функция
последовательный интерфейс easyRelay или MFD-...CP8/CP10... на Ethernet
для подключения к easyOPC-Server, easySoft, easyCom
Применяемое для
easy500
easy700
easy800
MFD-CP8…

Технические характеристики

Общая информация
Стандарты и положения
EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Размеры (Ш x В x Г)
35,5 x 90 x 58 (2 установочных мест) мм
Вес
0.15 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный
0,2 - 4 (AWG 22 - 12) мм2
тонкопроволочный с оконечной муфтой
0,2 - 2,5 (AWG 22 - 12) мм2
Стандартная отвёртка
0.8 x 3.5 мм
макс. начальный пусковой момент
0.6 Нм
Канал передачи данных
одножильный
0,25/1,5 (AWG 24/16) мм2
тонкопроволочный с оконечной муфтой
0,14/ 1 (AWG 26/17) мм2
Климатические внешние условия
Рабочая температура
-25 до + 55 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение
- 40 - 70 °C
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания (IEC/EN 60068-2-6)постоянная амплитуда 0,15 мм
10 - 57 Гц
Колебания (IEC/EN 60068-2-6)постоянное ускорение 2 г
57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
II/2
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Выход воздуха
8 кВ
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Разряд контакта
6 кВ
электромагнитные поля (IEC/EN 61000-4-3, RFI) [V/m]
Кабель RS-232 без экрана: 3, с экраном: 10
Подавление радиочастотных помех
EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель интерфейса Ethernet
2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель COM-интерфейса
2 кВ
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2)
1 (симметричные кабели питания) кВ
Впуск согласно IEC/EN 61000-4-6
Кабель RS-232 без экрана: 3, с экраном: 10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока
EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции
EN 50178
Электропитание
Номинальное напряжение [Ue]
24 (-15/+20 %) В
Допустимый диапазон
20.4 - 28.8 В пост. тока
Остаточная пульсация
≦ 5 %
макс. потребление тока (при 24 В пост. тока)
тип. 65 мА
Потеря мощности при 24 В пост. тока
1,7 W
Примечание по поводу потери мощности
Потребление тока при 24 В пост. тока
Защита от неправильной полярности
Электропитание
да
Светодиодные индикаторы
Электропитание
Передний светодиод Power: ON
Светодиодный дисплей
Передний светодиод COM активен: мигает
Гнездо RJ-45, вверху
Режим простоя: ВЫКЛ, жёлтый: полудуплекс, зелёный: полный дуплекс
Гнездо RJ-45, внизу
Нет связи: ВЫКЛ, жёлтый: 10 МБит/с., зелёный: 100 МБит/с.
Сброс
Спереди: на кнопки > 2 с.
Разгрузка от натяжения
на кабельную стяжку в удерживающем ниппеле
Сеть
Адреса шины
Заводские настройки Ethernet: IP-адрес 0.0.0.0, маска подсети: 255.255.0.0, адрес шлюза, 0.0.0.0, удаленный адрес 0.0.0.0

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
1.7 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

PLC's (EG000024) / Logic module (EC001417)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module ([email protected] [AKE539014])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Switching current
0 A
Number of analogue inputs
0
Number of analogue outputs
0
Number of digital inputs
0
Number of digital outputs
0
With relay output
No
Number of HW-interfaces industrial Ethernet
1
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
1
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces other
0
With optical interface
No
Supporting protocol for TCP/IP
Yes
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
Redundancy
No
With display
No
Degree of protection (IP)
IP20
Basic device
No
Expandable
Yes
Expansion device
Yes
With timer
No
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
None
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
36 mm
Height
90 mm
Depth
60 mm

Апробации

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

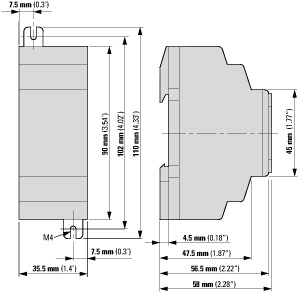

Размеры

252X010

ETIM for 101520 PLC's (EC001417)
Характеристика Значение
Supply voltage AC 50 Hz (EF007532) 0 V
Supply voltage AC 60 Hz (EF007533) 0 V
Supply voltage DC (EF007534) 20.4 V
Voltage type (supply voltage) (EF002991) DC
Switching current (EF000188) 0 A
Power consumption (EF000346) None W
Number of analogue inputs (EF001994) 0
Number of analogue outputs (EF001995) 0
Number of digital inputs (EF001992) 0
Number of digital outputs (EF001993) 0
With relay output (EF003198) false
Number of HW-interfaces industrial Ethernet (EF003020) 1
Number of interfaces PROFINET (EF006932) 0
Number of HW-interfaces RS-232 (EF003021) 1
Number of HW-interfaces RS-422 (EF003022) 0
Number of HW-interfaces RS-485 (EF003023) 0
Number of HW-interfaces serial TTY (EF003024) 0
Number of HW-interfaces USB (EF003025) 0
Number of HW-interfaces parallel (EF003026) 0
Number of HW-interfaces wireless (EF006933) 0
Number of HW-interfaces other (EF003027) 0
With optical interface (EF003028) false
Supporting protocol for EtherCAT (EF017564) false
Supporting protocol for TCP/IP (EF003050) true
Supporting protocol for PROFIBUS (EF003052) false
Supporting protocol for CAN (EF003053) false
Supporting protocol for INTERBUS (EF003054) false
Supporting protocol for ASI (EF003051) false
Supporting protocol for KNX (EF003055) false
Supporting protocol for Modbus (EF003057) false
Supporting protocol for Data-Highway (EF003058) false
Supporting protocol for DeviceNet (EF003059) false
Supporting protocol for SUCONET (EF003060) false
Supporting protocol for LON (EF003017) false
Supporting protocol for PROFINET IO (EF007525) false
Supporting protocol for PROFINET CBA (EF007524) false
Supporting protocol for SERCOS (EF006657) false
Supporting protocol for Foundation Fieldbus (EF007522) false
Supporting protocol for EtherNet/IP (EF007521) false
Supporting protocol for AS-Interface Safety at Work (EF007519) false
Supporting protocol for DeviceNet Safety (EF007520) false
Supporting protocol for INTERBUS-Safety (EF006662) false
Supporting protocol for PROFIsafe (EF007526) false
Supporting protocol for SafetyBUS p (EF007527) false
Supporting protocol for other bus systems (EF003062) false
Radio standard Bluetooth (EF007178) false
Radio standard WLAN 802.11 (EF007179) false
Radio standard GPRS (EF008523) false
Radio standard GSM (EF008524) false
Radio standard UMTS (EF008525) false
IO link master (EF007298) false
Redundancy (EF003156) false
With display (EF000458) false
Degree of protection (IP) (EF005474) IP20
Basic device (EF007279) false
Expandable (EF000119) true
Expansion device (EF007163) true
With time switch clock (EF000256) false
Suitable for rail mounting (EF003972) true
Wall mounting/direct mounting (EF007020) true
Front built-in possible (EF007016) false
Rack-assembly possible (EF007018) false
Suitable for safety functions (EF001597) false
SIL according to IEC 61508 (EF009889) None
Performance level according to EN ISO 13849-1 (EF007399) None
Appendant operation agent (Ex ia) (EF004141) false
Appendant operation agent (Ex ib) (EF004142) false
Explosion safety category for gas (EF003997) None
Explosion safety category for dust (EF003998) None
Certified for UL hazardous location class I (EF017622) false
Certified for UL hazardous location class II (EF017625) false
Certified for UL hazardous location class III (EF017627) false
Certified for UL hazardous location division 1 (EF017628) false
Certified for UL hazardous location division 2 (EF017629) false
Certified for UL hazardous location group A (acetylene) (EF017632) false
Certified for UL hazardous location group B (hydrogen) (EF017633) false
Certified for UL hazardous location group C (ethylene) (EF017635) false
Certified for UL hazardous location group D (propane) (EF017636) false
Certified for UL hazardous location group E (metal dusts) (EF017637) false
Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) false
Certified for UL hazardous location group G (non-conductive dusts) (EF017639) false
Width (EF000008) 35 mm
Height (EF000040) 90 mm
Depth (EF000049) 57 mm

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EASY209-SE 101520 RU_101520.pdf 207 Kbytes EASY209-SE 101520 RU_101520.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
