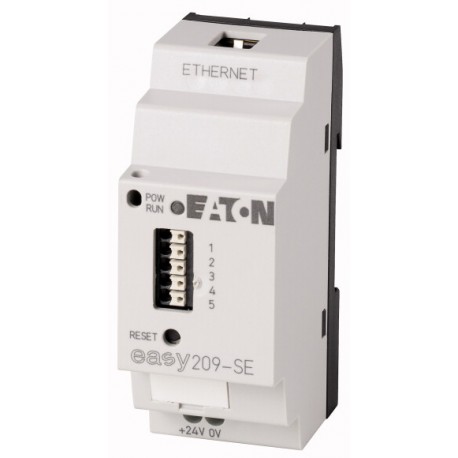

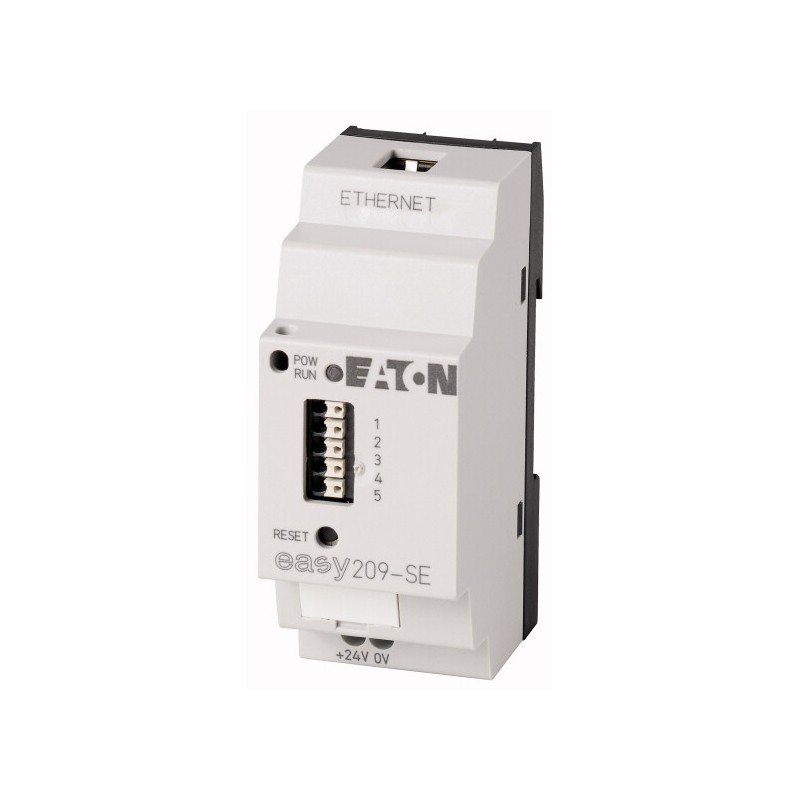

EASY209-SE 101520 EATON ELECTRIC Passerelle ethernet, raccordement module logique easy/MFD à Ethernet
EASY209-SE
101520
EATON-MOELLER
Passerelle ethernet, raccordement module logique easy/MFD à Ethernet
Module de communication facile ; Ethernet
Passerelle Ethernet, peut être utilisée via l’interface série pour easy700, easy800 MFD-CP8 / CP10. EASY209-SE peut être utilisé à la fois dans l’automatisation des bâtiments et l’automatisation industrielle. Il détecte indépendamment le débit en bauds utilisé et la méthode duplex du port réseau connecté.
Commande industrielle API > Module logique
Relais EASY programmables et écrans MFD
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Passerelle ethernet, raccordement module logique easy/MFD à Ethernet
Passerelle ethernet, utilisable via interface série pour easy700, easy800 MFD-CP8/CP10.EASY209-SE utilisation pour solutions d'automatisation dans le tertiaire/résidentiel ainsi que dans l'industrie. Autonomie de reconnaissance du débit et du mode duplex du port réseau raccordé.
Gamme de livraison
Gamme
Relais de commande easyRelay
Afficheurs multifonctions MFD-Titan
Afficheurs multifonctions MFD-Titan
Autres appareils de la gamme
Passerelle Ethernet
Fonction de base
Extensions
Fonction
Interface série easyRelay ou. MFD-...CP8/CP10... sur Ethernet
pour raccordement avec serveur easyOPC, easySoft, easyCom
pour raccordement avec serveur easyOPC, easySoft, easyCom
Utilisation avec
easy500
easy700
easy800
MFD-CP8…
easy700
easy800
MFD-CP8…
Caractéristiques techniques
Généralités
Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, EN 50178
Encombrements (L x H x P)
35.5 x 90 x 58 (2 PE) mm
Poids
0.15 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Câble de données
Conducteur à âme massive
0.25/1.5 (AWG 24/16) mm2
Conducteur souple avec embout
0.14/ 1 (AWG 26/17) mm2
Résistance climatique
Température d'emploi environnante
-25 à + 55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage
- 40 - 70 °C
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Champs électromagnétiques rayonnés (IEC/EN 61000-4-3, RFI) [V/m]
Câble RS-232 sans blindage : 3 ; avec blindage : 10
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble Ethernet
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble COM
2 kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
1 (câbles d'alimentation, symétriques) kV
Perturbations conduites (IEC/EN 61000-4-6)
Câble RS-232 sans blindage : 3 ; avec blindage : 10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Tension assignée d'emploi [Ue]
24 (-15/+20 %) V
Plage admissible
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Consommation de courant max. (sous 24 V DC)
en moyenne : 65 mA
Puissance dissipée sous 24 V DC
1.7 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC
Protection contre l'inversion de polarité
Alimentation AS-Interface
oui
DEL de visualisation
Alimentation
LED face avant alimentation (Power) : ON
Visualisation par DEL
LED face avant COM active : clignote
Prise RJ-45, en haut
Pas d'activité : OFF, ambre : Half Duplex, verte : Full Duplex
Prise RJ-45, en bas
Pas de connexion : OFF, ambre : 10 Mbit/s, verte : 100 Mbit/s
Remise à zéro
Face avant : par touche > 2s
Décharge de traction
Par collier de câblage dans embout fileté
Réseau
Adresses sur le bus
Réglages usine Ethernet :Adresse IP 0.0.0.0Masque de sous-réesau : 255.255.0.0, adresse passerelle 0.0.0.0, adresse décentralisée 0.0.0.0
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1.7 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
courant de commutation
0 A
nombre d’entrées analogiques
0
nombre de sorties analogiques
0
nombre d’entrées numériques
0
nombre de sorties numériques
0
avec sortie de relais
non
nombre d'interfaces matérielles Industrial Ethernet
1
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
1
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
0
avec interface optique
non
protocole pris en charge pour TCP/IP
oui
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
non
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
non
indice de protection (IP)
IP20
appareil de base
non
évolutif
oui
appareil d'extension
oui
avec minuterie
non
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
36 mm
hauteur
90 mm
profondeur
60 mm
Homologations
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ, NRAQ7
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

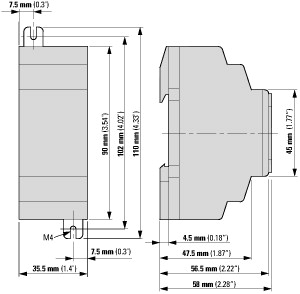

Encombrements
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | DC |
| Courant de commutation (EF000188) | 0 A |
| Puissance absorbée (EF000346) | None W |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 0 |
| Avec sortie de relais (EF003198) | false |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 1 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | false |
| supporte le protocole pour EtherCAT (EF017564) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | true |
| Protocole pris en charge pour PROFIBUS (EF003052) | false |
| Protocole pris en charge pour CAN (EF003053) | false |
| Protocole pris en charge pour INTERBUS (EF003054) | false |
| Protocole pris en charge pour ASI (EF003051) | false |
| Protocole pris en charge pour KNX (EF003055) | false |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole pris en charge pour Data-Highway (EF003058) | false |
| Protocole pris en charge pour DeviceNet (EF003059) | false |
| Protocole pris en charge pour SUCONET (EF003060) | false |
| Protocole pris en charge pour LON (EF003017) | false |
| Protocole pris en charge pour PROFINET IO (EF007525) | false |
| Protocole pris en charge pour PROFINET CBA (EF007524) | false |
| Protocole pris en charge pour SERCOS (EF006657) | false |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | false |
| Protocole pris en charge pour EtherNet/IP (EF007521) | false |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | false |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | false |
| Protocole pris en charge pour PROFIsafe (EF007526) | false |
| Protocole pris en charge pour SafetyBUS p (EF007527) | false |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | false |
| Standard radio Bluetooth (EF007178) | false |
| Standard radio WLAN 802.11 (EF007179) | false |
| Standard radio GPRS (EF008523) | false |
| Standard radio GSM (EF008524) | false |
| Standard radio UMTS (EF008525) | false |
| Maître IO-Link (EF007298) | false |
| Capacité de redondance (EF003156) | false |
| Avec affichage (EF000458) | false |
| Classe de protection (IP) (EF005474) | IP20 |
| Appareil de base (EF007279) | false |
| Évolutif (EF000119) | true |
| Appareil d'extension (EF007163) | true |
| Avec minuterie (EF000256) | false |
| Montage possible sur barres profilées (EF003972) | true |
| Montage mural/direct possible (EF007020) | true |
| Encastrement frontal possible (EF007016) | false |
| Montage sur rack possible (EF007018) | false |
| Adapté aux fonctions de sécurité (EF001597) | false |
| SIL conformément à IEC 61508 (EF009889) | None |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | None |
| Matériel associé (Ex ia) (EF004141) | false |
| Matériel associé (Ex ib) (EF004142) | false |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | None |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | None |
| certifié pour zone à risque UL classe I (EF017622) | false |
| certifié pour zone à risque UL classe II (EF017625) | false |
| certifié pour zone à risque UL classe III (EF017627) | false |
| certifié pour zone à risque UL division 1 (EF017628) | false |
| certifié pour zone à risque UL division 2 (EF017629) | false |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | false |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | false |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | false |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | false |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | false |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | false |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | false |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 57 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY209-SE 101520 FR_101520.pdf | 207 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
