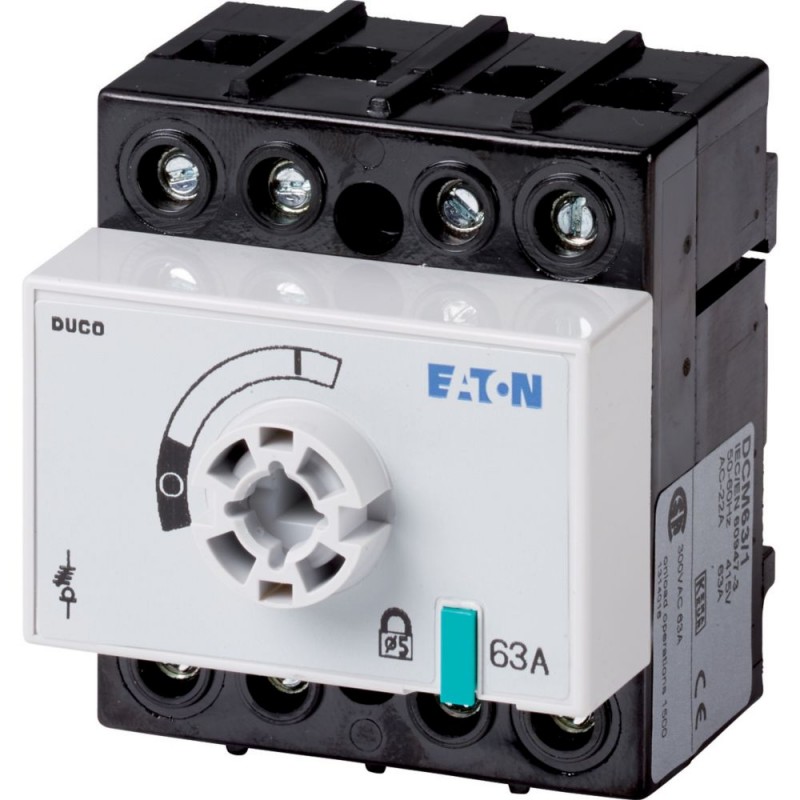

DCM-63/1-SK (NVP16) 1314003 EATON ELECTRIC DUCO DCM 63/1 3P + SN
DCM-63/1-SK (NVP16)
1314003
EATON-MOELLER
DUCO DCM 63/1 3P + SN
Chave seccionadora, 3P + N, 63 A, sem alavanca rotativa e eixo
DCM-63/1-SK (NVP16) - Interruptor de desconexão, DCM, 63 A, 3P + N (fixo), função de parada opcional, sem alça giratória ou eixo de transmissão, conexão vertical
Disjuntores de baixa tensão > Suporte
DUMECO Switch Disconnectors
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Disjuntor, DCM, 63 A, 3 P + N (fixo), a Função de paragem opcional sem alça, eixo rotativo de unidade, vínculo vertical
Disjuntor de Seleção: disjuntores, Interruptores, manutenção de Parâmetros, tipo de Detector: DCM, Função de paragem: opcional, sem alça e de acionamento rotativo de eixo, de 3 pólos + N (direto), Grau de proteção: IP20, a montagem: habitação, Potência nominal de utilização AC-23A, 50 - 60 Hz 400 V: P = 30 kW, nominal ininterrupta Corrente: Ui = 63 A, conexão: conexão vertical, em Conformidade com as normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Seccionadoras, de energia, de acordo com a norma IEC/EN 60947-3
Programa de entrega
Sortimento
disjuntor
Parâmetros gerais
Manutenção de switches
Parâmetros gerais
Manutenção de switches
Tipo de Detector de
DCM
A função de paragem
opcional
sem a alça e o eixo de acionamento rotativo
Número de pólos
3 P + N (fixo)
Contatos auxiliares
0 nenhum Contato
0 Contato NF
Grau de proteção
IP20
Design
no caso de
Circuito símbolo
Potência nominal de utilização AC-23A, 50 - 60 Hz [P]
400 V [P]
De 30 kW
Nominal ininterrupta de corrente [Iu]
63 A
Nota sobre a nominal ininterrupta corrente Iu
Nominal ininterrupta corrente Iu é fornecido com o max. a seção transversal.
Tipos de ligação
vertical de conexão
Dados técnicos
Geral
Conformidade com as normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Seccionadoras, de energia, de acordo com a norma IEC/EN 60947-3
Seccionadoras, de energia, de acordo com a norma IEC/EN 60947-3
Certificações
O CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento [ϑ]
-30 - +80 °C
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de impulso atmosférico [Uimp]
6 kV
Tensão nominal de isolamento [Uo]
690 V
Posição de montagem
opcional
Contatos de relé
Mecânico de valoresNúmero de pólos
3 P + N (fixo)
Mecânico de valoresContatos auxiliares
0 nenhum Contato
Mecânico de valoresContatos auxiliares
0 Contato NF
Parâmetros elétricosTensão nominal [Ue]
415 V AC
Parâmetros elétricosNominal ininterrupta de corrente [Iu]
63 A
Parâmetros elétricosNota sobre a nominal ininterrupta corrente Iu
Nominal ininterrupta corrente Iu é fornecido com o max. a seção transversal.
Resistência a curto-circuitofusível
Cinqüenta
Resistência a curto-circuitoCorrente de curto-circuito [Iq]
50 kA
Resistência a curto-circuitoo atual switch-off
7 kA
Resistência a curto-circuitomax. deixe-através da energia
12 kA2s
Resistência ao curto tempo atual Atual (1-s) [Icw]
Mil e quinhentosfep
Nota sobre a corrente nominal admissível de curta duração corrente Icw
A atual 1 segundo
Potência Nominal de fechamento em curto-circuito [Acm]
1.4 kAfep
Dissipação por pólo, como uma função da corrente [Pvid]
3.9 W
Alimentação
Taxa de interrupção de cos ϕ IEC 60947-3400/415 V
504 Para
Segmentação de dados de segurança de acordo com EN 61140As perdas por efeito joule, O contato com ose
3.9 W
Durabilidade mecânica [Ciclos]
Dez mil
Tensão acAC-21AA corrente nominal do uso de interruptores de potência400 V 415 V [Ie]
63 A
Tensão acAC-22AA corrente nominal do uso de interruptores de potência400 V 415 V [Ie]
63 A
Tensão acAC-23AA corrente nominal do uso de interruptores de potência400 V 415 V [Ie]
63 A
Tensão acAC-23APotência nominal de utilização AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
De 30 kW
Seções transversais de conexão
Difícil
2,5 - 16 mmDois
Flexível, com virola de acordo com a norma DIN 46228flexível
1,5 - 25 mmDois
Comprimento de decapagem
14 mm
Binário de aperto do parafuso de conexão
2 Nm
Parâmetros técnicos de segurança
Notas
B10dValores de acordo com EN ISO 13849-1, tabela C1
Design verifica de acordo com a norma IEC/EN 61439
Dados técnicos para projeto verifica
A corrente nominal de utilizar para os dados relacionados à dissipação [On]
63 A
Dissipação por pólo, como uma função da corrente [Pvid]
3.9 W
A dissipação do dispositivo, como uma função da corrente [Pvid]
0 W
Dissipação estática, independente da corrente [Pvs]
0 W
Dissipação de energia [Pve]
0 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+55 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).
Dados técnicos, de acordo com ETIM 7.0
equipamentos elétricos em baixa tensão (EG000017) / chave de interrupção de carga (EC000216)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Tecnologia, de Baixa Tensão Interruptor / chave de Carga, Desligue o interruptor, Interruptor de Controle / interruptor Seccionador compacto ([email protected] [AKF060013])
a execução como o interruptor principal
sim
funcionando como um interruptor de manutenção/reparação de
sim
funcionando como um interruptor de segurança
nenhum
execute como o dispositivo de parada de emergência
nenhum
a execução como um inversor
nenhum
número de interruptores
Um
max. tensão de operação nominal Ue e CA
415 V
tensão de operação nominal
415 - 415 V
nominal de corrente contínua Ui
63 A
nominal de corrente contínua em AC-23, 400V
40 A
nominal de corrente contínua para AC-21, 400 V
63 A
operacional de potência nominal AC-3, 400 V
0 kW
resistência ao curto tempo atual Icw
1.5 kA
operacional de potência nominal AC-23, 400V
63 kW
poder-se em 400 V
0 kW
corrente de curto-circuito nominal condicional de Qi
0 kA
número de pólos
Três
número de contatos auxiliares, contatos do resto
Zero
número de contatos auxiliares, fechamento de contatos
Zero
número de contatos auxiliares, transformadores
Zero
o motor de acionamento opcional
nenhum
motor da unidade integrada
nenhum
tensão auxiliar opcional
nenhum
o tipo de construção do dispositivo
embutida luminária, uma técnica para instalação fixa
adequado para a fixação ao solo
sim
adequado para montagem frontal 4 furos
nenhum
adequado para a fixação para a frente do centro de
nenhum
adequado para a montagem do distribuidor
sim
adequado para a construção de intermediários
nenhum
a cor do elemento de unidade
outros
a execução do elemento de unidade
outros
com fechadura
nenhum
tipo de conexão de circuito na roda elétrica
parafusos de fixação
grau de proteção (IP), airbag lateral
IP20
tipo de protecção (NEMA)
outros
Tamanho
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON INDUSTRIAL SWITCH DISCONNECTORS EN.pdf | 8 Mbytes |
|
