> >>DCM-63/1-SK (NVP16) 1314003 ELECTRIC DUCO DCM 63/1 3P+SN
Anterior producto Siguiente producto

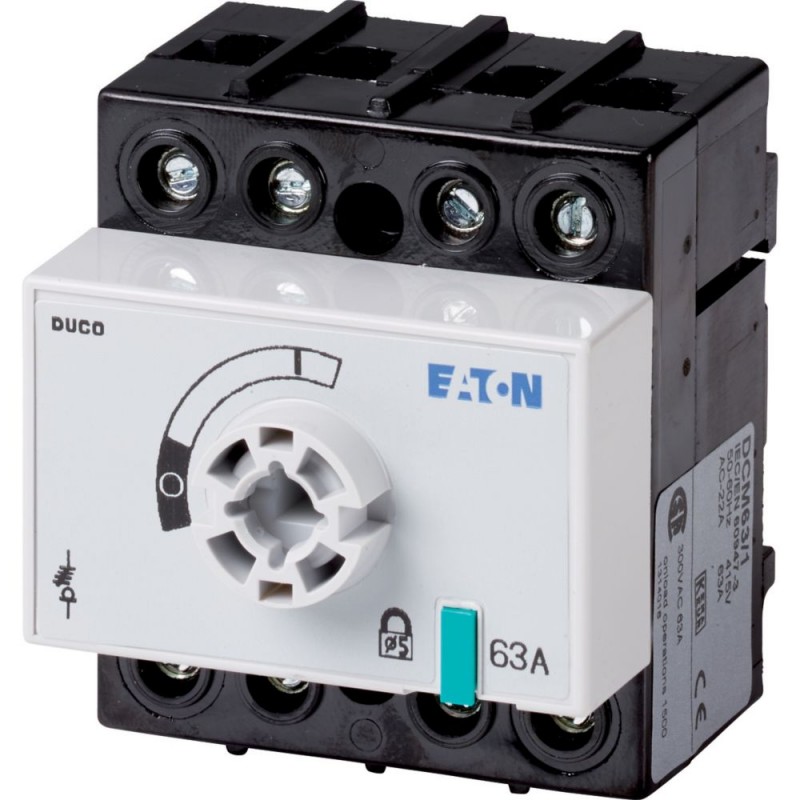

DCM-63/1-SK (NVP16) 1314003 EATON ELECTRIC DUCO DCM 63/1 3P+SN Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DCM-63/1-SK (NVP16) 1314003 EATON ELECTRIC DUCO DCM 63/1 3P+SN

DCM-63/1-SK (NVP16)

1314003

EATON-MOELLER

DUCO DCM 63/1 3P+SN

Interruptor seccionador, 3P + N, 63 A, sin maneta rotativa y eje

DCM-63/1-SK (NVP16) - Interruptor-seccionador, DCM, 63 A, 3P + N (fijo), Función de parada opcional, Sin mango giratorio ni eje de transmisión, Conexión vertical

Más detalles


Interruptores de baja tensión > Seccionador

Interruptores seccionadores DUMECO

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $109.86
Precio unitario: $109.86

Cantidad Precio
1+$109.86
2+$93.48
3+$86.81
4+$85.13
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Interruptor de circuito, DCM, 63 a, 3 P + N (fijo), Función de parada opcional sin mango, el eje de rotación de la unidad, conexión vertical
Interruptor de circuito de Selección: los disyuntores, Interruptores de potencia, Interruptores de mantenimiento, tipo de Detector: DCM, Función de parada: opcional, sin mango y rotatorio de eje de accionamiento, 3 polos + N (directa), Grado de protección: IP20, de montaje: la vivienda, la Potencia nominal de utilización AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Corriente ininterrumpida nominal: Ui = 63 a, conexión: conexión vertical, de Conformidad con las normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, Seccionadores, de alimentación según IEC/EN 60947-3

Programa de entrega

Surtido
interruptor de circuito
Modificadores generales
Interruptores de mantenimiento
Tipo de Detector
DCM
La función de parada de
opcional
sin la manija y el eje de accionamiento giratorio
Número de polos
3 P + N (fijo)
Contactos auxiliares
0 sin Contacto
0 NC Contacto
Grado de protección
IP20
Diseño
en caso de que
000Z428
Símbolo del circuito
1150SWI-39
La potencia nominal de utilización AC-23A, 50 - 60 Hz [P]
400 V [P]
30 kW
Nominal de corriente ininterrumpida [Iu]
63 Un
Nota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
Tipos de conexión
conexión vertical

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947, VDE 0660, IEC/EN 60204
Los seccionadores, de alimentación según IEC/EN 60947-3
Certificaciones
CE, RoHs, KEMA, EAC, Lloyds
Temperatura ambienteOperación [ϑ]
-25 - +55 °C
Temperatura ambienteAlmacenamiento [ϑ]
-30 - +80 °C
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal soportada de impulso [Uimp]
6 kV
Tensión nominal de aislamiento [Uel]
690 V
Posición de montaje
opcional
Contactos de relé
Mecánica de valoresNúmero de polos
3 P + N (fijo)
Mecánica de valoresContactos auxiliares
0 sin Contacto
Mecánica de valoresContactos auxiliares
0 NC Contacto
Parámetros eléctricosTensión nominal [Uy]
415 V AC
Parámetros eléctricosNominal de corriente ininterrumpida [Iu]
63 Un
Parámetros eléctricosNota sobre el nominal de corriente ininterrumpida you
La tensión nominal de corriente ininterrumpida Iu se suministra con max. la sección transversal.
La resistencia a cortocircuitofusible
Cincuenta
La resistencia a cortocircuitoCorriente de corto-circuito [Iq]
50 kA
La resistencia a cortocircuitoel interruptor de corriente-off
7 kA
La resistencia a cortocircuitomax. vamos-a través de la energía
12 kA2s
La resistencia a corto tiempo actual (Actual 1-s) [Icw]
Mil quinientosla eff
Nota sobre la corriente admisible de corta-corriente de tiempo de Icw
El actual 1 segundo
Potencia Nominal de cierre en virtud de corto-circuito [Lacm]
1.4 kAla eff
Disipación por polo, como una función de la corriente [Pvid]
3.9 W
El poder
Interrupción nominal cos ϕ IEC 60947-3400/415 V
504 A
Segmentación de datos segura según EN 61140Las pérdidas por el efecto joule por el contacto con Lay
3.9 W
La durabilidad mecánica [Ciclos]
Diez mil
El voltaje de caAC-21ALa corriente nominal de uso de interruptores de alimentación400 V 415 V [Iy]
63 Un
El voltaje de caAC-22ALa corriente nominal de uso de interruptores de alimentación400 V 415 V [Iy]
63 Un
El voltaje de caAC-23ALa corriente nominal de uso de interruptores de alimentación400 V 415 V [Iy]
63 Un
El voltaje de caAC-23ALa potencia nominal de utilización AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
30 kW
Secciones de conexión
Duro
2,5 - 16 mmDos
Flexible con férula según DIN 46228flexible
1,5 - 25 mmDos
Pelar longitud
14 mm
Par de apriete de la conexión del tornillo
2 Nm
Parámetros técnicos de seguridad
Notas
B10dLos valores de acuerdo a la norma EN ISO 13849-1, tabla C1

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
63 Un
Disipación por polo, como una función de la corriente [Pvid]
3.9 W
La disipación del dispositivo, como una función de la corriente [Pvid]
0 W
Estática de la disipación, independiente de la corriente [Pvs]
0 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+55 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / carga interruptor de ruptura (EC000216)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje Interruptor / Interruptor de Carga, interruptor de Desconexión, Interruptor de Control / interruptor-Seccionador compacto ([email protected] [AKF060013])
ejecución como el interruptor principal
sí
se ejecuta como un interruptor de mantenimiento/reparación
sí
se ejecuta como un interruptor de seguridad
no
ejecutar como el dispositivo de parada de emergencia
no
se ejecuta como un inversor
no
número de interruptores
Uno
max. tensión de funcionamiento nominal Ue a CA
415 V
tensión de funcionamiento nominal
De 415 415 V
nominal de corriente continua de Iu
63 Un
nominal de corriente continua en el AC-23, 400V
40 A
nominal de corriente continua de la CA-21, 400 V
63 Un
de funcionamiento potencia nominal AC-3 A 400 V
0 kW
la resistencia a corto tiempo actual Icw
1.5 kA
de funcionamiento potencia nominal de CA-23, 400V
63 kW
alimentación a 400 V
0 kW
de la corriente de cortocircuito nominal condicional Iq
0 kA
número de polos
Tres
número de contactos auxiliares, contactos de el resto
Cero
número de contactos auxiliares, cierre de contactos
Cero
número de contactos auxiliares, inversores de potencia
Cero
la unidad de motor opcional
no
la unidad de motor integrado
no
tensión auxiliar opcional
no
el tipo de construcción del dispositivo
luminaria empotrable, una técnica para instalación fija
adecuado para la fijación al suelo
sí
adecuado para el montaje frontal de 4 agujeros
no
adecuado para la fijación de delantero centro
no
adecuado para el montaje en el distribuidor
sí
apto para la construcción de intermedio
no
el color del elemento de accionamiento
otros
la ejecución de la unidad de elemento
otros
con cerradura
no
tipo de conexión del circuito en la línea eléctrica principal
tornillo de montaje
grado de protección (IP), frente
IP20
tipo de protección (NEMA)
otros

Tamaño

1150DIM-42

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 16 Mbytes
