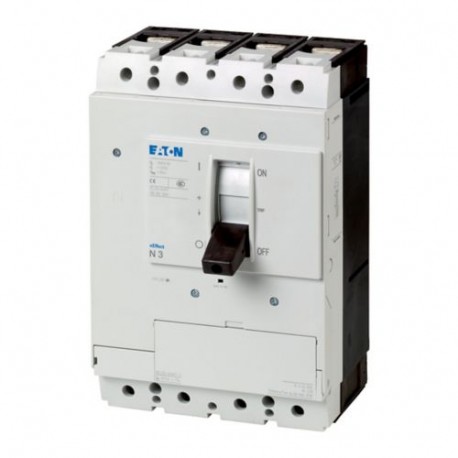

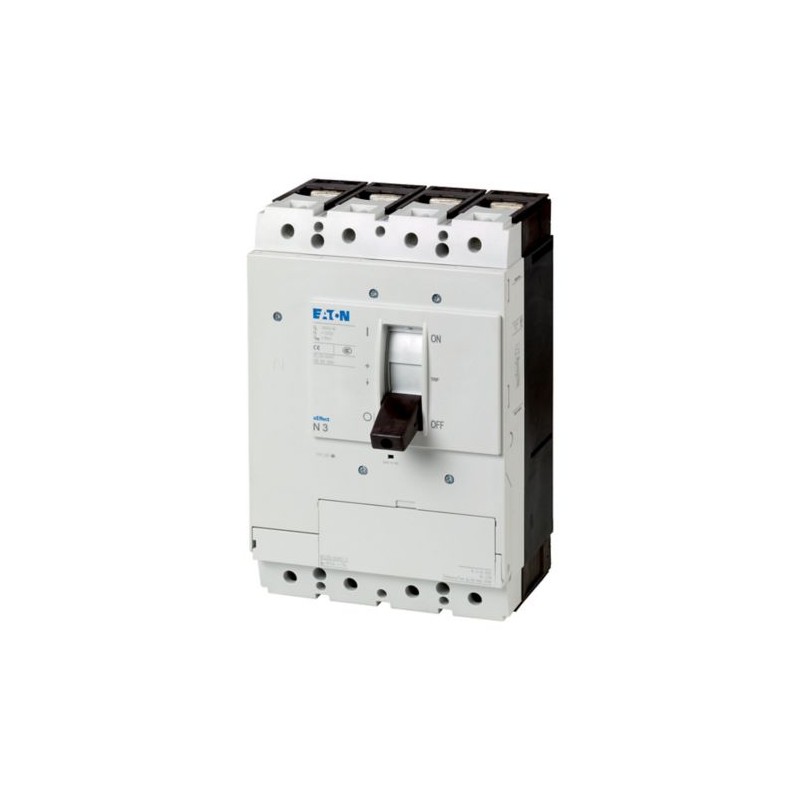

Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

N3-4-500-S1-DC 142268 0004356075 EATON ELECTRIC Ativação seccionador, 4P, Iu: 500A 1000VDC

0/5 - 0 Opiniones

Referência: N3-4-500-S1-DC

Código: 142268

Número de catálogo: 0004356075

Fabricante: EATON-MOELLER

Descrição:

Ativação seccionador, 4P, Iu: 500A 1000VDC

Mais detalhes

Categorias:
Disjuntores de baixa tensão > Suporte

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

Preço total: $1,735.02

Preço unitário: $1,735.02

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço
1+	$1,735.02
2+	$1,735.02

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

N3-4-500-S1-DC 142268...

Ativação seccionador, 4P, Iu: 500A 1000VDC

Mais informação

▲

Interruptor-seccionador 4p 500A 1000 VCC

Interruptores-seccionadores N..DC em versão especial para até 1500 V DC pode ser usado em 1 - ou 2 pólos. A conformidade com o isolamento propriedades do mesmo para o sistema de aterramento, redes de TI. Acessórios, tais como a ponte kits, terminais de ligação e porta de acoplamento punhos rotativos permitem instalação individual nos mais variados sistemas de distribuição. Chaves auxiliares, tensão de lançamentos e de operadores remotos facilitar a sinalização e a automação. Notas: o interruptor principal características, incluindo positivo unidade de acordo com IEC/EN 60204 und VDE 0113. Isolar características, de acordo com a norma IEC/EN 60947-3 e VDE 0660. Tipo de Terminal: uma série de conexão é necessária para 2 pólos de comutação, de acordo com o especificado ligar possibilidades. Veja acessórios ponte kits. Mudar não pode ser combinada com o plug-in / gavetas extraíveis e / ou a conexão na parte traseira.

Programa de entrega

A gama de produtos

Interruptores-seccionadores

Função de proteção

Seccionadores/chaves principais de
Aplicações fotovoltaicas

A gama de produtos

DC interruptores-seccionadores

Campo de aplicação

Edifícios de utilidade
Áreas abertas

Nenhuma parte.

N DC...

Padrão/Aprovação

IEC

Tensão nominal de operação

Mil

Tipo de instalação

Fixo

Construção de tamanho

Descrição

IEC/EN 60947-3
CCC China compulsory Certificate
Interruptor principal características, incluindo positivo unidade IEC/EN 60204 e VDE 0113.
Isolar características IEC/EN 60947-3 e VDE 0660.
N interruptores-seccionadores podem, além disso, ser combinado com NZM...-XU, NZM...-XA shunt e contatos auxiliares, bem como com NZM...-XR... operador remoto.
Para interruptor da C.C., todos os 4 contactos devem ser conectados em série. Consulte as informações sobre o jumper kit de acessórios.
Fornecido como padrão: o Parafuso de conexão; caixa terminal opcional.
Quando se trabalha com sistemas não aterrados (por exemplo,), a instalação deve assegurar que um casal de falha a terra vai ser impossível.
Mudar não pode ser combinada com o plug-in/gavetas extraíveis e/ou a conexão na parte traseira.
N4-4-...-S15-CC unidade de alimentação e outgoer do fundo só.

Opções de conexão

Número de pólos

4-pólo de dispositivo básicos, utilizável em um 1-pólo ou 2 polos de configuração, dependendo do tipo de ligação

Equipamento padrão

Conexão a parafuso

Posições de interruptor

Eu, +, 0

Corrente nominal = nominal ininterrupta de corrente [I_n= Eu_u]

500

Proteção de curto-circuito do dispositivo de max. fusível gR-característica

2 x 250 A gR

Controlar remotamente / viagem

Operação remota com shunt / operador remoto

Frequência nominal do funcionamento

Dados técnicos

Interruptores-seccionadores

Tensão nominal de operação, max. [Ue]

1000 V DC

Nominal ininterrupta corrente de terminal jumpersa 40°

Quinhentos

Nominal ininterrupta corrente de terminal jumpersa 65°

Quinhentos

Nominal ininterrupta corrente de terminal jumpers

Valores nominal ininterrupta de corrente a 65 °C incluem os jumpers.

Categoria de utilização

DC-22A

Corrente operacional nominal [eu_e]DC 22-A [Ie]

500

Categoria de sobretensão/grau de poluição

III/3

Tensão nominal de isolamento [U_eu]

1250 V

Temperatura ambienteTemperatura ambiente, de armazenamento

- 40 - + 70 °C

Temperatura ambienteOperação

-25 - +70 °C

Nominal de curta duração admissível corrente

t = 1 s [I_cw]

6.6 kA

Nominal condicional de curto-circuito [kA]

1000 V

15 kA

Com back-up de fusível

2 x 250 A gR

Vida útil mecânica

Max. frequência de operação

60 Ops/h

Vida útil mecânica [Operações]

Quinze mil

Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão

A capacidade do Terminal

Equipamento padrão

Conexão a parafuso

Rodada condutor de cobreCaixa de terminaisSólidos

2 x 16 mm^Dois

Rodada condutor de cobreCaixa de terminaisEncalhado

1 x (35 - 240)
2 x (25 - 120) mm^Dois

Rodada condutor de cobreTúnel de terminalEncalhadoEncalhado

1 x (25 - 185) mm^Dois

Rodada condutor de cobreTúnel de terminalEncalhadoFuro duplo

1 x (50 - 240)
2 x (50 - 240) mm^Dois

Rodada condutor de cobreTerminais de parafusoDireto no switchSólidos

1 x 16
2 x 16 mm^Dois

Rodada condutor de cobreTerminais de parafusoDireto no switchEncalhado

1 x (25 - 240)
2 x (25 - 240) mm^Dois

Al condutores, Cu caboTúnel de terminalSólidos

1 x 16 mm^Dois

Al condutores, Cu caboTúnel de terminalEncalhadoEncalhado

1 x (25 - 185) mm^Dois

Al condutores, Cu caboTúnel de terminalEncalhadoFuro duplo

1 x (50 - 240)
2 x (50 - 240) mm^Dois

Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]

6 x 16 x 0,8 mm

Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]

10 x 32 x 1,0 + 5 x 32 x 1.0 mm

Al condutores, Cu caboParafuso do terminal e traseira-conexão do ladoConexão de largura de extensão

(2x) 10 x 50 x 1,0 mm

Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]

6 x 16 x 0,8 mm

Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]

10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0 mm

Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]

6 x 16 x 0,8 mm

Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]

10 x 32 x 1,0 + 5 x 32 x 1.0 mm

Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão

(2x) 10 x 50 x 1,0 mm

Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso

M10

Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]

20 x 5 mm

Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]

30 x 10 + 30 x 5 mm

Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]

2 x (10 x 50) mm

Verificação de projeto como de acordo com a IEC/EN 61439

Dane techniczne dla zaświadczenia rodzaju konstrukcji

Znamionowy prąd pracy fazer podania straty mocy [eu_n]

500

Estratos mocy elementu eksploatacyjnego, w zależności od prądu [P_vid]

150 W

Robocza temperatura otoczenia min.

-25 °C

Robocza temperatura otoczenia maks.

+70 °C

Certyfikat konstrukcji IEC/EN 61439

10.2 Wytrzymałość materiałów eu części10.2.2 Odporność na korozję
