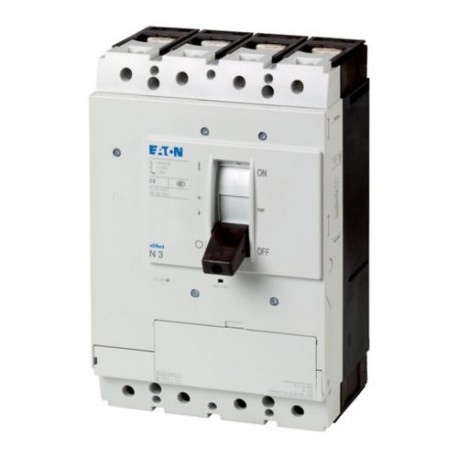

Interrupteurs-sectionneurs
Tension assignée d'emploi max. [Ue]
1000 V DC
Courant assigné ininterrompu avec ponts de raccordementà 40°
500
Courant assigné ininterrompu avec ponts de raccordementà 65°
500
Courant assigné ininterrompu avec ponts de raccordement
Valeurs de courant assigné ininterrompu à 65° C, y compris ponts de raccordement.
Courant assigné d’emploi [Ie]DC 22-A [Ie]
500 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1250 V
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
Courant assignée de courte durée admissible
Courant assigné de court-circuit conditionnel [kA]
avec fusible amont
2 x 250 A gR
Fréquence de commutations max.
60 man./h
Longévité mécanique [manœuvres]
15000
Longévité mécanique: dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension
Equipement standard
Borne à boulon
Conducteurs ronds CuBornes à cageConducteur à âme massive
2 x 16 mm2
Conducteurs ronds CuBornes à cagemultibrins
1 x (35 - 240)
2 x (25 - 120) mm2
Conducteurs ronds CuBorne à tunnelmultibrinConducteurs multibrin
1 x (25 - 185) mm2
Conducteurs ronds CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
Conducteurs ronds CuRaccordement par visDirectement sur l'appareilConducteurs à âme massive
1 x 16
2 x 16 mm2
Conducteurs ronds CuRaccordement par visDirectement sur l'appareilConducteurs multibrin
1 x (25 - 240)
2 x (25 - 240) mm2
Conducteurs Al, câbles CuBorne à tunnelConducteurs à âme massive
1 x 16 mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrinConducterus multibrin
1 x (25 - 185) mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrin2 trous
1 x (50 - 240)
2 x (50 - 240) mm2
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0,8 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Conducteurs Al, câbles CuBornes à boulon et raccordement par l'arrièreEpanouisseur
(2x) 10 x 50 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [min.]
6 x 16 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à cage [max.]
10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
6 x 16 x 0,8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2x) 10 x 50 x 1,0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
20 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
30 x 10 + 30 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (10 x 50) mm
