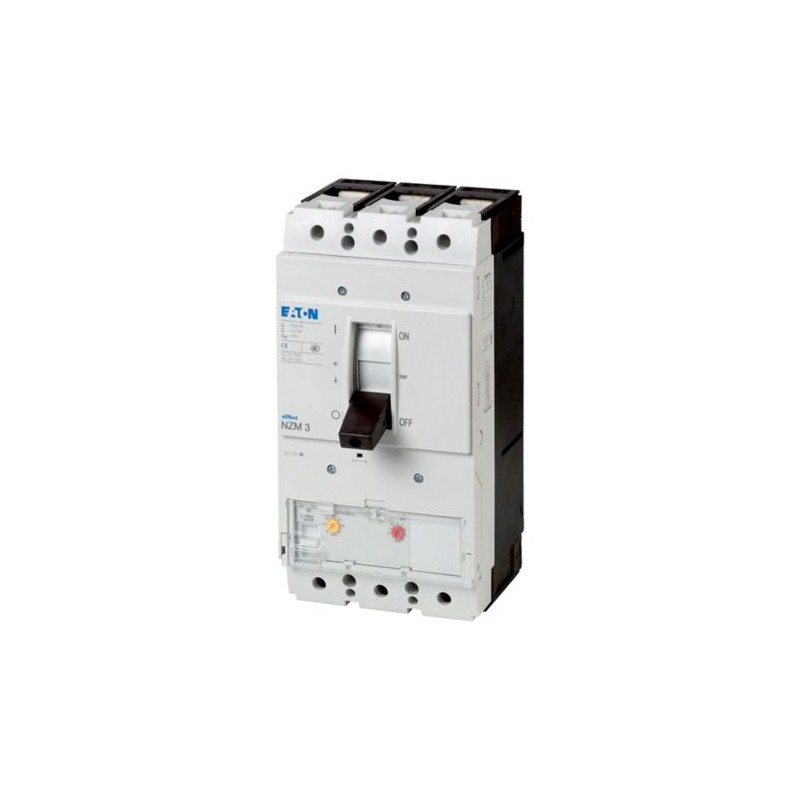

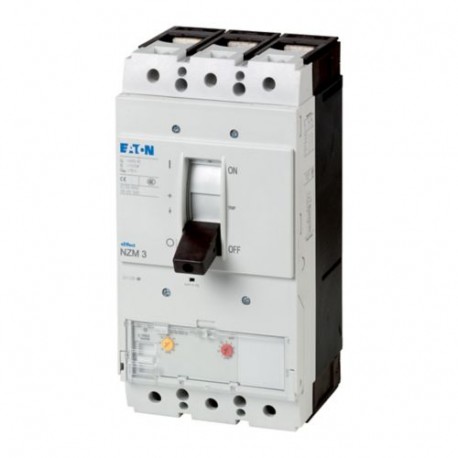

NZMH3-AE630-S1 119363 EATON ELECTRIC interruptor automático, 3P, Iu: 630A
NZMH3-AE630-S1
119363
EATON-MOELLER
interruptor automático, 3P, Iu: 630A
Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
NZM Molded Case Automatic Switches
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Disjuntor, 3p 630A, 1000 V
Disjuntor NZM3, 3 pólos, capacidade de Comutação 1000 V, 50/60 Hz( Ics): 15 kA, corrente Nominal = nominal ininterrupta de corrente( Na = Ui): 630 A, Instalação tipo: Fixa, conexão a Parafuso, Padrão/Aprovação: IEC, função de Proteção: Sistema e proteção do cabo
Programa de entrega
A gama de produtos
Disjuntor
Função de proteção
Sistema e proteção do cabo
Padrão/Aprovação
IEC
Tipo de instalação
Fixo
O sistema de liberação
Versão eletrônica
Construção de tamanho
NZM3
Descrição
R. m.s. valor de medição e de "memória térmica"
NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária
NZM...S1 tipo de terminal: NZM...XKSA cobertura necessária
Número de pólos
3 pólo
Equipamento padrão
Conexão a parafuso
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
630 A
Capacidade de comutação de
1000 V, 50/60 Hz [Eucu]
15 kA
A faixa de ajuste de
Desarme de sobrecarga
[Eur]
[Eur]315 - 630 A
Curto-circuito lançamentos
[Eurm]Não-atrasada
[Eueu= Eunx ...]
[Eurm]Não-atrasada[Eueu= Eunx ...] 2 - 8
Dados técnicos
Disjuntores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
1000 V AC
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
630 A
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Categoria de utilização
Um
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Nominal de curto-circuito capacidade de tomada de [eucm]
240 V, 50/60 Hz [Eucm]
330 kA
400/415 V 50/60 Hz [Eucm]
330 kA
440 V, 50/60 Hz [Eucm]
286 kA
525 V, 50/60 Hz [Eucm]
143 kA
690 V 50/60 H [Ic]
74 kA
1000 V, 50/60 Hz [Icm]
17 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50 Hz [Eucu]
150 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
130 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
65 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
35 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]1000 V, 50/60 Hz [Eucu]
15 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]230 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
150 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
130 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
33 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
9 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]1000 V AC [Ics]
10 kA
Nominal de curta duração admissível corrente
t = 0.3 s [Icw]
3.3 kA
t = 1 s [Icw]
3.3 kA
Vida útil mecânica [Operações]
Quinze mil
Max. frequência de operação
60 Ops/h
Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Vida útil elétrica
1000 V, 50/60 Hz [Operações]
Mil
A capacidade do Terminal
Equipamento padrão
Conexão a parafuso
Rodada condutor de cobreCaixa de terminaisSólidos
2 x 16 mmDois
Rodada condutor de cobreCaixa de terminaisEncalhado
1 x (35 - 240)
2 x (25 - 120) mmDois
2 x (25 - 120) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoEncalhado
1 x (25 - 185) mmDois
Rodada condutor de cobreTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
2 x (50 - 240) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x 16
2 x (10 - 16 mmDois
2 x (10 - 16 mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 120)
2 x (25 - 120) mmDois
2 x (25 - 120) mmDois
Al condutores, Cu caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Cu caboTúnel de terminalEncalhadoEncalhado
1 x (25 - 185)2)mmDois
Al condutores, Cu caboTúnel de terminalEncalhado
2)Até 240 mm2 pode ser conectado, dependendo do fabricante do cabo.
Al condutores, Cu caboTúnel de terminalEncalhadoFuro duplo
1 x (50 - 240)
2 x (50 - 240) mmDois
2 x (50 - 240) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 32 x 1,0 + 5 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 50 x 1,0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
20 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
30 x 10
+ De 30 x 5 mm
+ De 30 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (10 x 50) mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
630 A
Equipamento de dissipação de calor, dependente da corrente [Pvid]
119.07 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação de proteção (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716013])
Avaliado permanente de corrente Ui
630 A
Tensão nominal
1000 - 1000 V
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
150 kA
Sobrecarga de lançamento configuração atual
315 - 630 A
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
1260 - 5040 Um
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
Nenhum
Trilho DIN (cartola trilho de montagem opcionais
Nenhum
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
Com desligado indicador de
Nenhum
Com menos de liberação de tensão
Nenhum
Número de pólos
Três
A posição de conexão para o principal circuito de corrente
Lado frontal
Tipo de elemento de controle
Rocker alavanca
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Sim
Grau de proteção (IP)
IP20
Características
Curva característica
Curva característica
A corrente
Curva característica
Deixe-através da energia
Dimensões
① Sopram de fora da área, distância mínima de partes adjacentes
② Distância Mínima de partes adjacentes
② Distância Mínima de partes adjacentes
