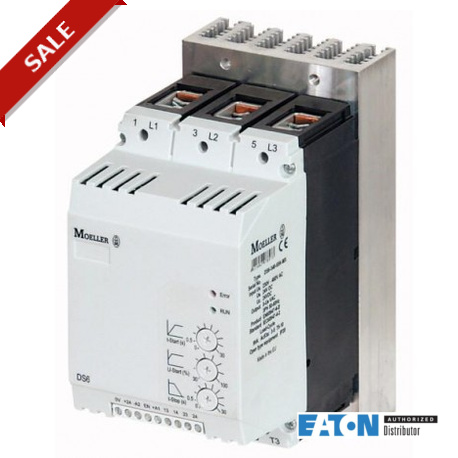

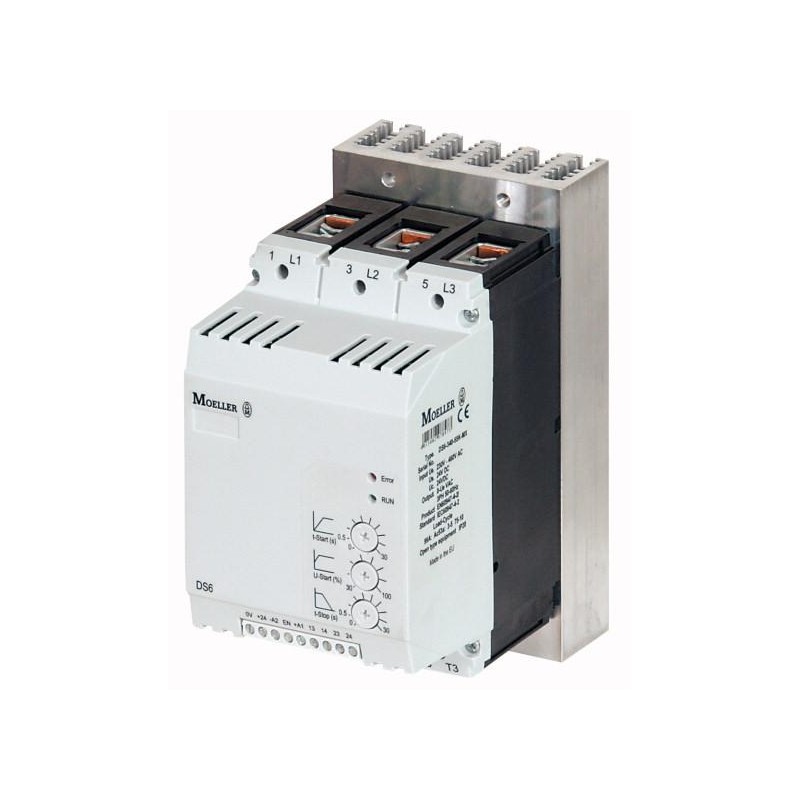

DS6-340-90K-MX 103152 EATON ELECTRIC SOFT STARTER 90KW Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DS6-340-90K-MX 103152 EATON ELECTRIC SOFT STARTER 90KW

DS6-340-90K-MX

103152

EATON-MOELLER

SOFT STARTER 90KW

Maggiori dettagli


Home > EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo: DS7-340SX160N0-N 134922

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Programma di consegna
Descrizione
 Con bypass interno contatti
Funzione
 Avviatore trifase carichi
Tensione di alimentazione (50/60 Hz)
 ULN V AC 230 - 480
Tensione di alimentazione
 Us 24 V DC
Tensione di controllo
 UC 24 V DC
Ricevuto motore di rating (Standard di connessione, In Linea)
a 400 V, 50 Hz
 P kW Novanta
a 460 V 60 Hz
 P HP Cento venti cinque
Corrente di funzionamento nominale
CA-53
 Ioe Un Cento sessanta uno
Avvio di classe
 CLASSE 10 (stella-triangolo di ricambio)
CLASSE 20 (avviamento pesante duty 3 x Ieper 45 s)
Tensione nominale di funzionamento
 Ue 230 V
400 V
480 V
Dati tecnici
Generale
Standard
 IEC/EN 60947-4-2
UL 508
CSA22.2-14
GB14048
Approvazioni
 CE
Approvazioni
 UL
CSA
C-Tick
UkrSEPRO
CCC
Climatiche di correzione
 Calore umido, costante, IEC 60068-2-3
Calore umido, ciclico, IEC 60068-2-10
Temperatura ambiente
Operazione
 ϑ °C 0 - +40
fino a 60 all ' 1% di declassamento per Kelvin aumento di temperatura
Archiviazione
 ϑ °C -25 - +55
Altitudine
 m 0 - 1000 m al di sopra di quel 1 % di declassamento per 100 m , fino a 2000 m
Posizione di montaggio
 Verticale
Grado di protezione
Grado di Protezione
 IP20 (morsetti IP00)
Integrato
 Tipo di protezione IP40 può essere raggiunto su tutti i lati con coperture da NZM gamma.
Protezione contro i contatti diretti
 Dita e il dorso della mano a prova di
Categoria di sovratensione/grado di inquinamento
 II/2
Resistenza agli urti
 8 g/11 ms
Resistenza alle vibrazioni EN 60721-3-2
 2M2
Interferenze Radio di livello (IEC/EN 55011)
 Un
Peso
 kg 3.7
Principale svolgimento di percorsi di
Tensione nominale di funzionamento
 Ue V AC 230 - 480
Frequenza di alimentazione
 fLN Hz 50/60
Corrente di funzionamento nominale
 Ioe Un
CA-53
 Ioe Un Cento sessanta uno
Ricevuto motore di rating (Standard di connessione, In Linea)
a 230 V, 50 Hz
 P kW Quaranta cinque
a 400 V, 50 Hz
 P kW Novanta
a 230 V, 60 Hz
 P HP Sessanta
a 460 V 60 Hz
 P HP Cento venti cinque
Sovraccarico ciclo IEC/EN 60947-4-2
AC-53a
 160 A: AC-53a: 3 - 5: 75 - 10
Bypass interno contatti
 ●
Corto circuito valutazione
Tipo “1” coordinamento
 NZMN2-M200
Tipo "2" coordinamento (supplemento con i fusibili per il coordinamento di "tipo 1")
 3 x 20.610.32-400
Fusibile di base (numero x in parte no.)
 3 x 21.313.02
Terminale di capacità
Lunghezze di cavo
Solido
 mmDue 1 x (4 - 185)
2 x (4 - 70)
Stranded
 mmDue 1 x (4 - 185)
2 x (4 - 70)
Solido o incagliato
 AWG 1 x (12 - 350 kcmil)
2 x (12 - 00)
Rame band
 MM 2 x 9 x 0,8 10 x 16 x 0.8
Coppia di serraggio
 Nm 5 (≤ 10 mm2); 14 (> 10 mm2)
Cacciavite (PZ: Pozidriv)
 mm PZ2;1 x 6 mm
Cavi di controllo
Solido
 mmDue 1 x (0.5 - 2.5)
2 x (0.5 - 1.0)
Flessibile con puntale
 mmDue 1 x (0.5 - 1.5)
2 x (0.5 - 0.75)
Stranded
 mmDue 1 x (0.5 - 1.5)
2 x (0.5 - 1.0)
Solido o incagliato
 AWG 1 x (21 - 14)
2 x (21 - 18)
Coppia di serraggio
 Nm 0.4
Cacciavite
 mm 0,6 x 3,5
Circuito di controllo
Ingressi digitali
Tensione di controllo
Alimentati in CC
 V DC DC 24 V +10 %/- 15 %
Consumo di corrente 24 V
 mA
Esterna a 24 V (senza carico)
 mA Quattordici
Pick-up di tensione
 x Us
Alimentati in CC
 V DC 17.3 - 27
Drop-out voltage
 x Us
CC
 V DC 0 - 3
Pick-up
CC
 ms Due cento cinquanta
Drop-out
CC
 ms Cento novanta
Regolatore di
Tensione
 Us V DC 24 V +10 %/- 15 %
Consumo di corrente
 Ioe mA Sessanta cinque
Consumo di corrente di picco di prestazioni (esclusione) a 24 V DC
 IoPicco Un/ms 0,6/50
Note
 Tensione di alimentazione esterna
Uscite a relè
Numero
 2 (TOR, Pronta)
Gamma di tensione
 V AC Due cento cinquanta
AC-11 gamma attuale
 Un 3, AC-11
La funzione di Soft start
Tempi di rampa
Accelerazione
 s 1 - 30
Decelerazione
 s 0 - 30
Tensione di avvio (= tensione di diseccitazione)
 % 30 100
Avviare piedistallo
 % 30 - 100
Campi di applicazione
Campi di applicazione
 L'avviamento dei motori asincroni trifasi
3-phase motors
 ●
Funzioni
Commutazione veloce (semiconduttori contattore)
 - minimo tempo di rampa 1s)
La funzione di Soft start
 ●
Teleinvertitori
 Soluzione esterna necessaria
Soppressione dei transitori di chiusura
 ●
Soppressione della DC componenti per motori
 ●
Separazione di potenziale tra potenza e controllo sezioni
 ●
Note

Nominale di tenuta ad impulso tensione:

  • 1.2 µs/50 µs (tempo di salita/discesa dell'impulso IEC/EN 60947-2 o -3)
  • Vale per il circuito di controllo/sezione di potenza/custodia
Dati tecnici ETIM 6.0(Vedi caratteristiche)(Nascondi)
Bassa tensione di componenti industriali (EG000017) / Soft starter (EC000640)
Ingegneria elettrica, automazione, controllo di processo ingegneria / Bassa tensione con tecnologia di commutazione di Carico / breakout, il motore di breakout / Semiconduttore motor controller o soft starter ([email protected] [ACO300008])
Nominale di funzionamento corrente Ie a 40 °C Tu
 Un Cento sessanta
Tensione nominale di impiego Ue
 V 230 - 460
Potenza nominale motore trifase, in linea a 230 V
 kW Quaranta cinque
Potenza nominale motore trifase, in linea, a 400 V
 kW Novanta
Potenza nominale motore trifase, all'interno del delta, a 230 V
 kW Zero
Potenza nominale motore trifase, all'interno del delta, a 400 V
 kW Zero
Bypass interno
 Sì
Con display
 No
Controllo di coppia
 No
Nominale temperatura circostante senza declassamento
 °C Quaranta
Nominale di controllo tensione di alimentazione Us a CA 50HZ
 V 0 - 0
Nominale di controllo tensione di alimentazione Us AC 60HZ
 V 0 - 0
Nominale di controllo tensione di alimentazione Us-washington, DC
 V 24 - 24
Tensione per l'azionamento
 DC
Integrato di protezione da sovraccarico del motore
 No
Approvazioni
Le Norme Di Prodotto IEC/EN 60947-4-2; GB 14048.6; UL 508; CSA-C22.2 No 0-M91; CSA-C22.2 Non 14-05 marcatura CE
UL File N. E251034
UL Categoria di Controllo No. NMFT
CSA File No. Zero dodici mila cinque cento venti otto
CSA di Classe c'è. 3211-06
Nord America Di Certificazione UL, CSA certificato
Appositamente progettato per il Nord America No
Adatto per Circuiti
Limitazione Di Corrente Con Interruttore No
Max. Valutazione Di Tensione 480 V
Grado di Protezione IP20; UL/CSA Tipo 1
