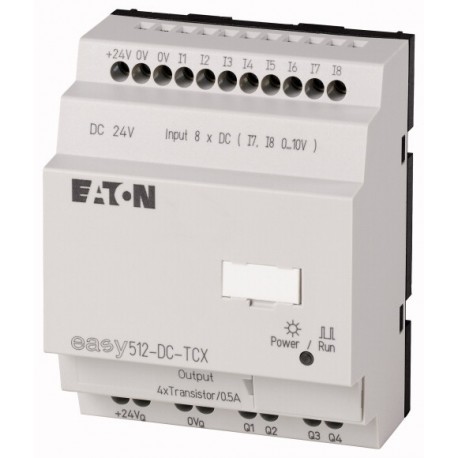

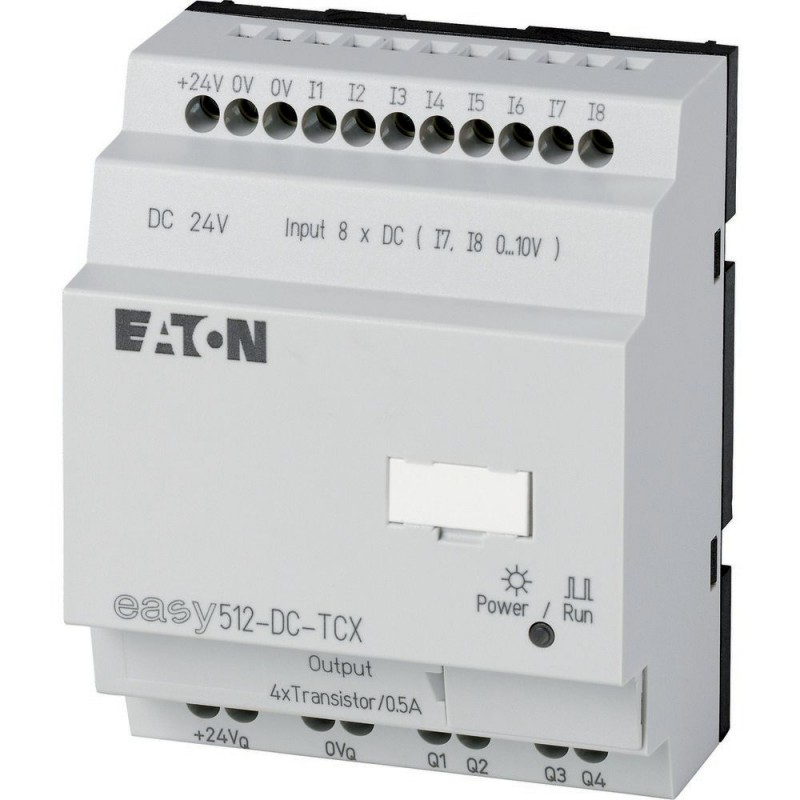

Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
71,5 x 90 x 58 (4 unità passo) mm
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
3.5 x 0.8 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio [ϑ]
-40 - +70 °C
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
secondo IEC EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst
secondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2 kV
impulsi ad alta energia (surge)
secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario rispetto agli ingressi
Tip. ± 2 (± 0,2 h⁄anno) s/giorno
in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 1 %
RisoluzioneCampo "S"
10 ms
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Cicli di scrittura della memoria di rimanenza
1000000(10⁶)
Tensione nominale d'impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Siemens MPI (opzionale)
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Corrente di ingresso
tip. 80 mA a Ue
Interruzioni di tensione
≤ secondo IEC/EN 61131-2
≤ 10 ms
Dissipazione [P]
tip. 2 W
Ingressi digitali 24 V DC
Ingressi configurabili come ingressi analogici
2 (I7,I8)
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
Stato 0: ≦ 5 (I1 - I8)
Stato 1: ≧ 15 (I1 - I6), ≧ 8 (I7, I8) V DC
Corrente di ingresso nello stato 1
I1 - I6: 3.3 (a 24 V DC)
I7, I8: 2.2 (a 24 V DC) mA
Tempo di ritardo
20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.25 (0 -> 1, soppressione rimbalzi OFF, I1 - I8) ms
Lunghezza linea
100 (non schermata) m
Contatore di frequenzaNumero
2 (I3, I4)
Contatore di frequenzaFrequenza di conteggio
≦ 1 kHz
Contatore di frequenzaForma dell'impulso
rettangolare
Contatore di frequenzaRapporto impulso/pausa
1:1
Contatore di frequenzaLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiNumero
2 (I1, I2)
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 1 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Ingressi contatore rapidiRapporto impulso/pausa
1:1
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue dispositivi dalla serie
± 3 %
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
Ritardo all'ingresso ON: 20; ritardo all'ingresso OFF: ogni tempo ciclo ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di alimentazione
tip./max. 9/16 nello stato 0
12/22 nello stato 1 mA
Siemens MPI (opzionale)
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Separazione galvanica
rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
verso interfaccia: sì
verso scheda di memoria: sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.
2.5 (stato 0 per carico esterno < 10 MΩ)
U = Ue- 1 V (stato 1 per Ie= 0.5 A) V
Protezione contro cortocircuiti
sì, termico (la valutazione avviene con ingresso diagnostico I16, I15; R15, R16)
Corrente di apertura al corto circuito per Ra10 mΩ
0.7 ≦ Ie≦ 2 per uscita A
Corrente di corto circuito complessiva massima
8 A
Corrente al corto circuito di picco
16 A
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: Q1 - Q4
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteMax. corrente totale
2 (Attenzione! Le uscite devono essere comandate contemporaneamente e per lo stesso tempo) A
Visualizzazione di stato delle uscite
display LCD
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità
1 g
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione
A seconda del circuito di protezione Manovre
Tensione di alimentazione UAux
Siemens MPI (opzionale)
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
