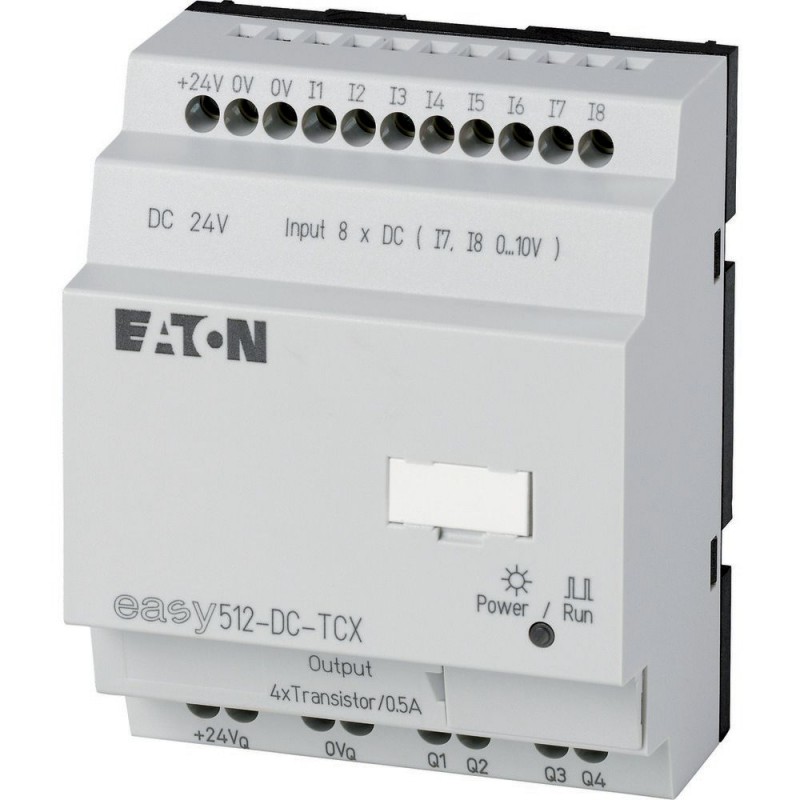

Normen und Bestimmungen
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Abmessungen (B x H x T)
71.5 x 90 x 58 (4 TE) mm
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Gerätefüßen ZB4-101-GF1 (Zusatzausrüstung)
eindrähtig
0.2 - 4 (AWG 22 - 12) mm2
feindrähtig mit Aderendhülse
0.2 - 2.5 (AWG 22 - 12) mm2
Schlitzschraubendreher
3.5 x 0.8 mm
max. Anzugsdrehmoment
0.6 Nm
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
nach IEC 60068-2-1, -25 - +55 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
Lagerung [ϑ]
-40 - +70 °C
relative Luftfeuchte
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen
nach IEC 60068-2-6
konstante Amplitude 0.15 mm: 10 - 57
konstante Beschleunigung 2 g: 57 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
18 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Einbaulage
senkrecht oder waagerecht
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie/Verschmutzungsgrad
III/2
Elektrostatische Entladung (ESD)angewandte Norm
nach IEC EN 61000-4-2
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
6 kV
elektromagnetische Felder (RFI), nach IEC EN 61000-4-3
10 V/m
Funkentstörung
EN 55011 Klasse B, EN 55022 Klasse B
Burst Impulse
nach IEC/EN 61000-4-4
Versorgungsleitungen: 2
Signalleitungen: 2 kV
energiereiche Impulse (Surge)
nach IEC/EN 61000-4-5
1 kV (Versorgungsleitungen symmetrisch)
Einströmung nach IEC/EN 61000-4-6
10 V
Bemessung der Luft- und Kriechstrecken
EN 50178, UL 508, CSA C22.2, No. 142
Isolationsfestigkeit
EN 50178
Pufferung der Echtzeituhr
Pufferung der Echtzeituhr
① Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
② Betriebsdauer (Jahre)
Genauigkeit der Echtzeituhr zu den Eingängen
typ. ± 2 (± 0.2 h⁄Jahr) s/Tag
je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich
Wiederholgenauigkeit der Zeitrelais
Genauigkeit der Zeitrelais (vom Wert)
± 1 %
AuflösungBereich „S”
10 ms
AuflösungBereich „M:S”
1 s
AuflösungBereich „H:M”
1 min
Schreibzyklen Remanenzspeicher (mindestens)
1000000 (10⁶)
Bemessungsbetriebsspannung [Ue]
24 DC (-15/+20%) V
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
Eingangsstrom
typ. 80 mA bei Ue
Spannungseinbrüche
≤ nach IEC 61131-2
≤ 10 ms
Verlustleistung [P]
typ. 2 W
Eingänge als Analogeingänge nutzbar
2 (I7,I8)
Potentialtrennung
zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
Bemessungsbetriebsspannung [Ue]
24 V DC
Eingangsspannung
Zustand 0: ≦ 5 (I1 - I8)
Zustand 1: ≧ 15 (I1 - I6), ≧ 8 (I7, I8) V DC
Eingangsstrom bei Zustand 1
I1 - I6: 3.3 (bei 24 V DC)
I7, I8: 2.2 (bei 24 V DC) mA
Verzögerungszeit
20 (0 -> 1/1 -> 0, Entprellung EIN)
typ. 0.25 (0 -> 1, Entprellung AUS, I1 - I8) ms
Leitungslänge
100 (ungeschirmt) m
FrequenzzählerAnzahl
2 (I3, I4)
FrequenzzählerZählfrequenz
≦ 1 kHz
FrequenzzählerImpulsform
Rechteck
FrequenzzählerPuls-Pausenverhältnis
1:1
FrequenzzählerLeitungslänge
≦ 20 (geschirmt) m
Schnelle ZähleingängeAnzahl
2 (I1, I2)
Schnelle ZähleingängeLeitungslänge
≦ 20 (geschirmt) m
Schnelle ZähleingängeZählfrequenz
≦ 1 kHz
Schnelle ZähleingängeImpulsform
Rechteck
Schnelle ZähleingängePuls-Pausenverhältnis
1:1
Potentialtrennung
zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
Signalbereich
0 - 10 V DC
Auflösung
0.01 V analog
0.01 V digital
10 Bit (Wert 0 - 1023)
Genauigkeit vom IST-Wertzwei Geräte der Serie
± 3 %
Genauigkeit vom IST-Wertinnerhalb eines Gerätes
± 2, (I7, I8, I11, I12) ± 0.12 V %
Konvertierungszeit analog/digital
Eingangsverzögerung EIN: 20; Eingangsverzögerung AUS: jede Zykluszeit ms
Leitungslänge
≦ 30, geschirmt m
Bemessungsbetriebsspannung [Ue]
24 V DC
Zulässiger Bereich [Ue]
20.4 - 28.8 V DC
Versorgungsstrom
typ./max. 9/16 bei Zustand 0
12/22 bei Zustand 1 mA
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
Potentialtrennung
zur Spannungsversorgung: ja
zu den Eingängen: ja
zur Schnittstelle: ja
zur Speicherkarte: ja
Bemessungsbetriebsstrom bei Zustand „1” DC pro Kanal [Ie]
max. 0.5 A
Reststrom bei Zustand „0” pro Kanal
< 0.1 mA
Max. Ausgangsspannung
2.5 (Zustand 0 bei externer Last < 10 MΩ)
U = Ue- 1 V (Zustand 1 bei Ie= 0.5 A) V
Kurzschlussschutz
ja, thermisch (Auswertung erfolgt mit Diagnose-Eingang I16, I15; R15, R16)
Kurzschlussauslösestrom für Ra{unicode_image code_point="2266"} 10 mΩ
0.7 ≦ Ie≦ 2 pro Ausgang A
gesamter Kurzschlussstrom
8 A
Spitzenkurzschlussstrom
16 A
thermische Abschaltung
ja
max. Schaltfrequenz bei konstanter ohmscher Belastung
40000 Schaltspiele/h
Parallelschaltbarkeit der Ausgängebei ohmscher Belastung, induktiver Belastung mit externer Schutzbeschaltung, Kombination innerhalb einer Gruppe
Gruppe 1: Q1 bis Q4
Parallelschaltbarkeit der AusgängeAnzahl der Ausgänge [max.]
4
Parallelschaltbarkeit der Ausgängemax. Gesamtstrom
2 (Achtung! Ausgänge müssen gleichzeitig und von gleicher Zeitlänge angesteuert werden) A
Zustandsanzeige der Ausgänge
LCD-Display
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 1 ms, R = 48 Ω, L = 16 mHmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HGleichzeitigkeitsfaktor
0.25 g
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 HEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1ohne äußere SchutzbeschaltungT0.95 = 15 ms, R = 48 Ω, L = 0.24 Hmax. Schaltfrequenz f = 0.5 Hz (max. ED = 50 %)
1500 Schaltspiele
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungGleichzeitigkeitsfaktor
1 g
Induktive Belastung nach EN 60947-5-1mit äußerer SchutzbeschaltungEinschaltdauer
100 % ED
Induktive Belastung nach EN 60947-5-1mit äußerer Schutzbeschaltungmax. Schaltfrequenz, max. Einschaltdauer
In Abhängigkeit von der Schutzbeschaltung Schaltspiele
Verpolungsschutz
ja (Achtung: Wird bei verpolter Versorgungsspannung 0V bzw. GND an die Ausgänge gelegt, entsteht Kurzschluss)
