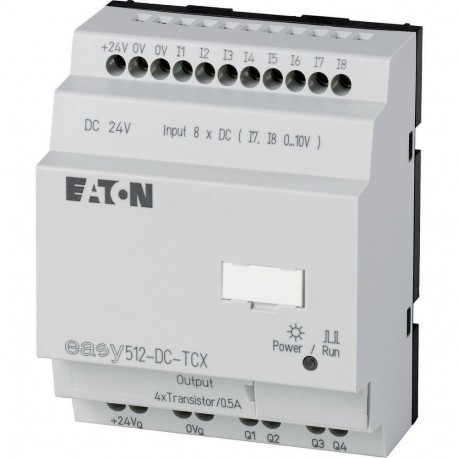

EASY512-DC-TCX 274112 0004519761 EATON ELECTRIC Relé programable Easy500 24 V DC 8 ED(2EA), 4SD Sin Pantalla..
EASY512-DC-TCX
274112
0004519761
EATON-MOELLER
Relé programable Easy500; 24 V DC; 8 ED(2EA), 4SD; Sin Pantalla; Con reloj
Relé de control electrónico, voltaje nominal de funcionamiento 24VDC, 8 entradas digitales 24VDC, 2 entradas utilizables como entradas analógicas, 4 salidas de transistor 24VDC, sin teclado, sin pantalla LCD, interruptor de tiempo
Controladores industriales (PLC) > Módulo lógico
Relés programables EASY y pantallas MFD
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Entrega de programa
Gama de productos | Relés de Control de easyRelay | ||
La función básica de | easy500 | ||
Descripción | Independiente personalizado láser de inscripción o entrega con el programa de usuario posible, con FÁCIL-COMBINACIÓN-* producto (artículo Nº 2010781) | ||
Entradas | |||
Entrada Digital recuento | digital: 8 digital: 8; de los cuales puede ser utilizado como analógicas: 2 | ||
Digital | 8 | ||
de que puede ser utilizado como analógicas | 2 | ||
Salidas | |||
Tipo de | Transistor | ||
Cantidad de salidas | Transistor: 4 | ||
Salidas | Número de | 4 | |
Transistor | 4 | ||
Características adicionales | |||
Pantalla | sin pantalla, sin teclado | ||
Reloj de tiempo Real | |||
| General | |||
Normas | EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Dimensiones (W x H x D) | mm | 71.5 x 90 x 58 (4 PE) | |
Peso | kg | 0.2 | |
Montaje | Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios) | ||
| Terminal de capacidades | |||
Sólido | mm2 | 0.2/4 (AWG 22 - 12) | |
Flexible con el casquillo | mm2 | 0.2/2.5 (AWG 22 - 12) | |
Destornillador estándar | mm | 3.5 x 0.8 | |
Max. par de apriete | Nm | 0.6 | |
| Condiciones climáticas ambientales | |||
Temperatura ambiente de operación | °C | En conformidad con la norma IEC 60068-2-1, -25 - +55 | |
La condensación | Tomar las medidas adecuadas para evitar la condensación | ||
Almacenamiento | °C | -40 - +70 | |
humedad relativa | % | en conformidad con IEC 60068-2-30, IEC 60068-2-78 5 - 95 | |
La presión de aire (funcionamiento) | hPa | 795 - 1080 | |
| Condiciones ambientales, mecánicos | |||
Tipo de protección (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Vibraciones | Hz | De acuerdo con IEC 60068-2-6 amplitud constante 0,15 mm: 10 - 57 la aceleración constante de 2 g: 57 - 150 | |
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms | Impactos | 18 | |
Gota a IEC/EN 60068-2-31 | La altura de caída | mm | 50 |
Caída libre, embalado (IEC/EN 60068-2-32) | m | 1 | |
Posición de montaje | Vertical u horizontal | ||
| Compatibilidad electromagnética (EMC) | |||
Categoría de sobretensión/grado de contaminación | III/2 | ||
La descarga electrostática (ESD) | |||
estándar aplicado | según EN 61000-4-2 IEC | ||
Descarga de aire | kV | 8 | |
Descarga de contacto | kV | 6 | |
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC | V/m | 10 | |
Supresión de interferencia de Radio | EN 55011 Clase B, EN 55022 Clase B | ||
Ráfaga | kV | de acuerdo a la norma IEC/EN 61000-4-4 Los cables de la fuente: 2 Los cables de señal: 2 | |
la potencia de los pulsos (Sobrecarga) | de acuerdo a la norma IEC/EN 61000-4-5 1 kV (los cables de la fuente, simétrica) | ||
La inmunidad a la línea-conducidos de interferencia (IEC/EN 61000-4-6) | V | 10 | |
| Resistencia de aislamiento | |||
Despacho en el aire y distancias de fuga | EN 50178, UL 508, CSA C22.2, Nº 142, | ||
Resistencia de aislamiento | EN 50178 | ||
| Respaldo del reloj en tiempo real | |||
Respaldo del reloj en tiempo real | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 0 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 0 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 2 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 55 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | Cumple con la norma de producto. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. | ||
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
| Los PLC (EG000024) / módulo lógico (EC001417) | |||
| Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / módulo lógico ([email protected] [AKE539011]) | |||
Tensión de alimentación de CA de 50 Hz | V | 0 - 0 | |
Tensión de alimentación de CA de 60 Hz | V | 0 - 0 | |
Tensión de alimentación DC | V | 20.4 - 28.8 | |
Voltaje tipo de tensión de alimentación | DC | ||
Corriente de conmutación | Un | 0.5 | |
Número de entradas analógicas | 2 | ||
Número de salidas analógicas | 0 | ||
Número de entradas digitales | 8 | ||
Número de salidas digitales | 4 | ||
Con salida de relé | No | ||
Número de HW-interfaces Ethernet industrial | 0 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 0 | ||
Número de HW-interfaces de serie TTY | 0 | ||
Número de HW-interfaces USB | 0 | ||
Número de HW-interfaces paralelo | 0 | ||
Número de HW-interfaces Inalámbricas | 0 | ||
Número de HW-interfaces de otros | 1 | ||
Con interfaz óptica | No | ||
Apoyo a protocolo TCP/IP | No | ||
El apoyo de protocolo de PROFIBUS | No | ||
El apoyo de protocolo para PUEDE | No | ||
El apoyo de protocolo para INTERBUS | No | ||
El apoyo de protocolo para ASI | No | ||
Apoyar protocolo KNX | No | ||
Apoyar el protocolo MODBUS | No | ||
El apoyo de protocolo de Datos para la Carretera | No | ||
El apoyo de protocolo para DeviceNet | No | ||
El apoyo de protocolo para SUCONET | No | ||
El apoyo de protocolo de LON | No | ||
Apoyar el protocolo PROFINET IO | No | ||
El apoyo de protocolo para PROFINET CBA | No | ||
El apoyo de protocolo para SERCOS | No | ||
Apoyar protocolo Foundation Fieldbus | No | ||
Apoyar el protocolo de EtherNet/IP | No | ||
Apoyar el protocolo de Seguridad as-Interface en el Trabajo | No | ||
El apoyo de protocolo para DeviceNet Safety | No | ||
El apoyo de protocolo para INTERBUS-Safety | No | ||
Apoyar protocolo PROFIsafe | No | ||
El apoyo de protocolo para SafetyBUS p | No | ||
El apoyo de protocolo para otros sistemas de bus | No | ||
Radio Bluetooth estándar | No | ||
Radio estándar WLAN 802.11 | No | ||
Radio estándar GPRS | No | ||
Radio estándar GSM | No | ||
Radio estándar UMTS | No | ||
IO link master | No | ||
La redundancia | No | ||
Con pantalla | No | ||
Grado de protección (IP) | IP20 | ||
Dispositivo básico | Sí | ||
Ampliable | No | ||
Dispositivo de expansión | No | ||
Con temporizador | Sí | ||
Montaje en riel posible | Sí | ||
Montaje en pared/montaje directo | Sí | ||
Frente construir en posible | No | ||
Bastidor de montaje posible | No | ||
Adecuado para las funciones de seguridad | No | ||
Categoría según EN 954-1 | Ninguno | ||
SIL según IEC 61508 | Ninguno | ||
Nivel de rendimiento acc. EN ISO 13849-1. | Ninguno | ||
Appendant operación del agente (Ex ia) | No | ||
Appendant operación del agente (Ex ib) | No | ||
La explosión de la categoría de seguridad para gas | Ninguno | ||
La explosión de la categoría de seguridad para el polvo | Ninguno | ||
Ancho | mm | 71.5 | |
Altura | mm | 90 | |
Profundidad | mm | 58 | |
Aprobaciones
| Normas De Producto | IEC/EN ver Datos Técnicos; UL 508; CSA C22.2 Nº 142-M1987; CSA C22.2 Nº 213-M1987; marcado CE | ||
| UL File No. | E135462 | ||
| UL Categoría de Control No. | NRAQ | ||
| Archivo CSA No. | 012528 | ||
| CSA Clase No. | 2252-01 + 2258-02 | ||
| América Del Norte Certificación | En la lista UL, certificación CSA | ||
| Grado de Protección | IEC: IP20, UL/CSA Tipo: - |
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 20.4 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Corriente de conmutación (EF000188) | 0.5 A |
| Número de entradas analógicas (EF001994) | 2 |
| Número de salidas analógicas (EF001995) | 0 |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 4 |
| Con salida de relé (EF003198) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Con pantalla (EF000458) | No |
| Grado de protección (IP) (EF005474) | IP20 |
| Unidad básica (EF007279) | Sí |
| Ampliable (EF000119) | No |
| Unidad de expansión (EF007163) | No |
| Con temporizador (EF000256) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | Sí |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Anchura (EF000008) | 72 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 57 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
