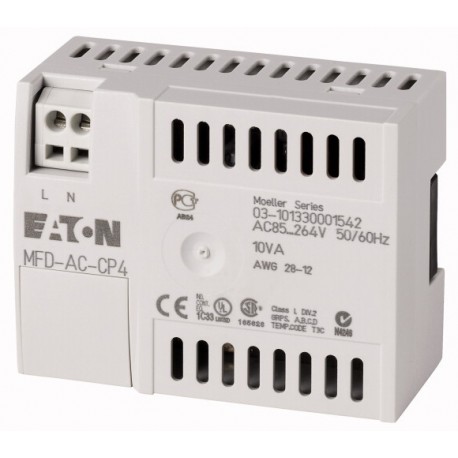

MFD-AC-CP4 286822 0004560852 EATON ELECTRIC Modulo comunic./alimentatore per display di testo decentrato, 10..
MFD-AC-CP4
286822
0004560852
EATON-MOELLER
Modulo comunic./alimentatore per display di testo decentrato, 100-240VAC, easy/EC4P/ES4P
sistemi di controllo industriali (PLC) > Pannello di testo
Relè programmabili e display multifunzione EASY
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Modulo comunic./alimentatore per display di testo decentrato, 100-240VAC, easy/EC4P/ES4P
Il modulo di alimentazione/comunicazione può essere utilizzato, in combinazione con l'organo di visualizzazione e comando MFD-80..., come display di testo separato per easy500 / easy700 / easy800 / EC4P / ES4P, grado di protezione custodia IP20, senza cavo di collegamento
Programma di fornitura
Assortimento
Display multifunzione MFD-Titan
Assortimento
PLC compatti EC4P
Funzione di base
Moduli di alimentazione/Moduli CPU
Funzione
Accessori
accessori
Display di testo decentrato
Tensione di alimentazione
100 - 240 V AC
Descrizione
Grado di protezione IP20
combinabile con organo di comando e visualizzazione MFD-80…
come display decentrato per easyRelais
come display decentrato per easyRelais
Descrizione
senza cavo di collegamento
Grado di protezione
IP20
Dati tecnici
Generalità
Conformità alle norme
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27

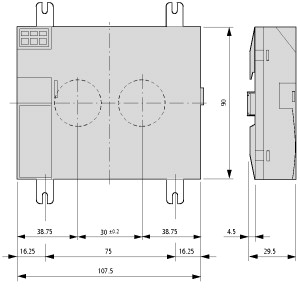

Dimensioni (B x H x P)
107.5 x 90 x 30 mm
Peso
0.145 kg
Montaggio
Fissato sull'albero di fissaggio del display o sulla guida DIN secondo IEC/EN 60715, 35 mm di profondità (senza display).
Sezioni di collegamento
Rigido
0,2⁄4 (AWG 24 - 12) mm2
Flessibile con puntalino
0,2⁄2,5 (AWG 24 - 12) mm2
Cacciavite a taglio
3.5 x 0.6 mm
Temperatura ambiente
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio
-40 - 70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Memorizzazione transitoria dell'orologio calendario
Precisione dell'orologio calendario
tip. ±5 s/giorno (±0,5 h⁄anno) s/giorno
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 0.02 %
RisoluzioneCampo "S"
5 ms
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Memoria di rimanenza
Cicli di scrittura della memoria di rimanenza
1010(cicli di lettura⁄scrittura)
Alimentazione
Tensione nominale di impiego [Ue]
100/110/115/120//230/240 AC (+10/-15 %) V
Campo ammesso
85…264 V AC
Frequenza
50⁄60 (± 5%) Hz
Corrente di ingressoa 115/120 V AC 60 Hz
tip. 90 mA
Corrente di ingressoa 230/240 V AC 50 Hz
tip. 60 mA
DissipazioneDissipazione a 24 V DC
17 W
Dissipazionea 115/120 V AC
tip. 11 VA
Dissipazionea 230⁄240 V AC
tip. 15 VA
Rete easyNet
Utenti
massimo 8 Numero
Velocità di trasferimento dati/distanza
1000 Kbit/s, 6 m
500 kBit/s, 25 m
250 Kbit/s, 40 m
125 kBit/s, 125 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 kBit/s, 1000 m
500 kBit/s, 25 m
250 Kbit/s, 40 m
125 kBit/s, 125 m
50 Kbit/s, 300 m
20 Kbit/s, 700 m
10 kBit/s, 1000 m
Distanza
max. 5 m
Sezionamento di potenzialerispetto all'alimentazione
Sì
Sezionamento di potenzialeverso gli ingressi
Sì
Sezionamento di potenzialeall'interfaccia PC, scheda di memoria, easyNet, easyLink
Sì
Terminazione bus (primo e ultimo utente)
Sì
Tipi di collegamento
RJ45, a 8 poli
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
17 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / pannello di testo (EC001426)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Comando e osservazione / Panel (HMI) / Text panel (HMI) ([email protected] [AFX018003])
tensione di alimentazione per AC 50 Hz
85 - 264 V
tensione di alimentazione per AC 60 Hz
85 - 264 V
tensione di alimentazione per DC
0 - 0 V
tipo di tensione di alimentazione
AC
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
2
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
LCD con retroilluminazione
numero di righe del display
4
numero di caratteri per riga del display
16
altezza max. dei caratteri, display
32 mm
memoria di progettazione utilizzabile/memoria utente
0 KByte
con tastiera numerica
no
con tastiera alfanumerica
no
numero di tasti funzione programmabili
4
numero dei tasti con LED
0
numero dei tasti di sistema
0
con indicatore di segnalazione
sì
con sistema di segnalazione (inclusi buffer e conferma)
no
rappresentazione dei valori del processo (output) possibile
sì
inserimento dei valori del processo (input) possibile
sì
con ricette
no
numero di livelli, protezione con password
1
output di stampa presente
no
numero di lingue online
13
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
12
temperatura d’esercizio
25 - 55
oggetti grafici rappresentabili
no
adatto per funzioni di sicurezza
no
larghezza frontale
86.5 mm
altezza frontale
86.5 mm
profondità di incasso
36.2 mm
Approvazioni
Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| MFD-AC-CP4 0004560852 286822 IT_286822.pdf | 218 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
