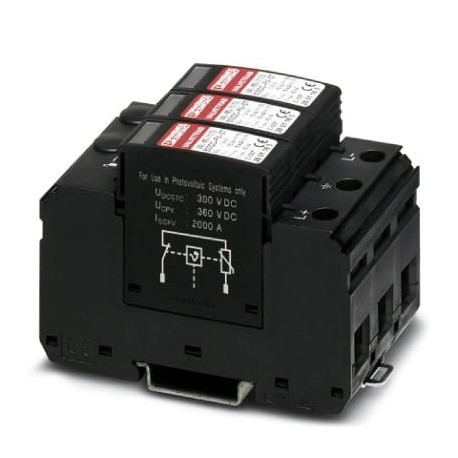

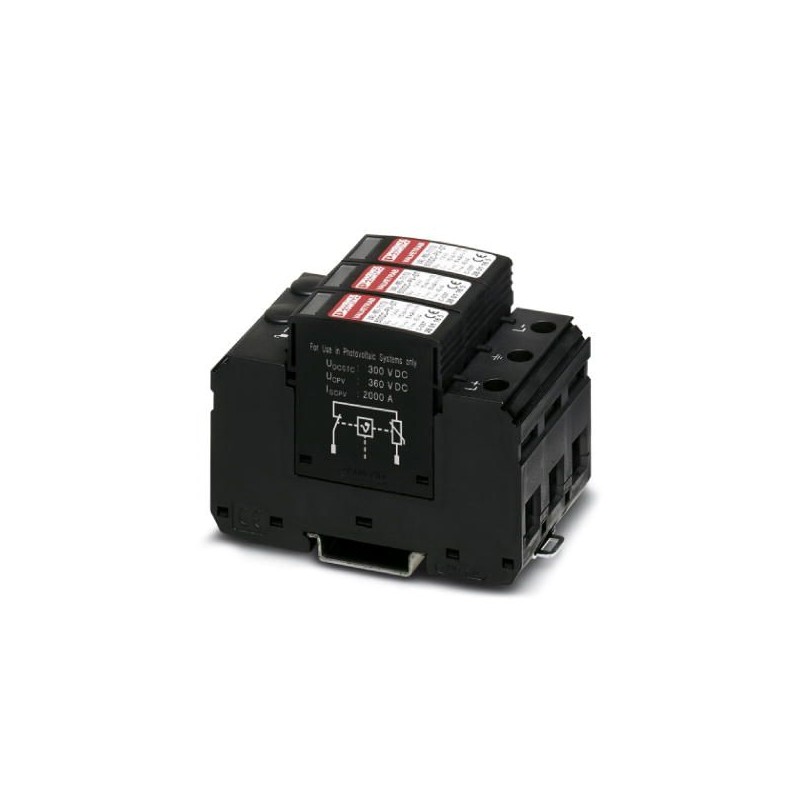

VAL-MS-T1/T2 600DC-PV/2+V 2801163 PHOENIX CONTACT Dispositif de protection parafoudre/parasurtenseur de type..
VAL-MS-T1/T2 600DC-PV/2+V
2801163
PHOENIX_CONTACT
Dispositif de protection parafoudre/parasurtenseur de type 1/2
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2801163 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 41 (C-4-2017) |
| GTIN | 4046356714303 |
| Poids par pièce (hors emballage) | 0,365 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 60g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Généralités
| Classe d'essai CEI | PV I / II |
|---|---|
| PV T1 / T2 | |
| Types EN | T1 / T2 |
| Type de défaillances SPD | OCM (Type de défaut d'isolation) |
| Configuration du raccordement | Configuration Y |
| Emplacement pour le montage | Espace intérieur |
| Accessibilité | Accessible |
| Lieu d'installation du dispositif de déconnexion | Interne |
| Circuits de protection | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| PBT-FR | |
| Degré de pollution | 2 |
| Écart avec les parties actives et mises à la terre | 8 mm |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Autres descriptions
| Remarque | L'appareil est prévu pour être monté dans un boîtier, à l'abri des contacts fortuits. Respecter un écart minimum de 8 mm sur les côtés et, dans la zone de raccordement, entre les pièces actives et les pièces mises à la terre. |
|---|
Circuit de protection côté tension continue (DC)
| Tension permanente maximale UCPV | 720 V DC |
|---|---|
| Résistance aux courts-circuits ISCPV | 2000 A |
| Courant de service permanent ICPV | < 20 µA |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 20 µA DC |
| ≤ 350 µA AC | |
| Consommation de puissance en veille PC | ≤ 25 mVA |
| Courant nominal de décharge (8/20) µs | 15 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant d'essai (10/350) µs, charge | 2,5 As |
| Courant d'essai (10/350) µs, énergie spécifique | 6,25 kJ/Ω |
| Courant d'essai (10/350) µs, valeur de crête limp | 5 kA |
| Courant de décharge global Itotal(8/20) µs | 40 kA |
| Courant de décharge global Itotal(10/350) µs | 7 kA |
| Niveau de protection en tension Up | ≤ 2,6 kV |
| Tension résiduelle Ures | ≤ 2,6 kV (pour In) |
| ≤ 2 kV (à 5 kA) | |
| ≤ 2,3 kV (pour 10 kA) | |
| ≤ 2,8 kV (à 20 kA) | |
| ≤ 3,1 kV (à 30 kA) | |
| ≤ 3,6 kV (à 40 kA) | |
| Temps de réponse tA | ≤ 25 ns |
| Résistance d'isolement Riso | > 5 GΩ (pour 500 V DC) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 1 |
|---|---|
| Tension maximale permanente MCOV | 800 V DC |
| Tension nominale | 800 V DC |
| Circuits de protection | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Système de distribution d'énergie | DC PV |
| Protection de la tension nominale VPR | 2 kV |
| Courant nominal de décharge In | 20 kA |
| Capacité de charge en court-circuit (SCCR) | 50 kA |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2801163-VAL-MS-T1/T2 600DC-PV/2+V | 128 Kbytes |
|
