> PHOENIX_CONTACT>Trabtech (TT)>TAE-TRAB FM-NFN-AP 2749628 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
Anterior producto Siguiente producto

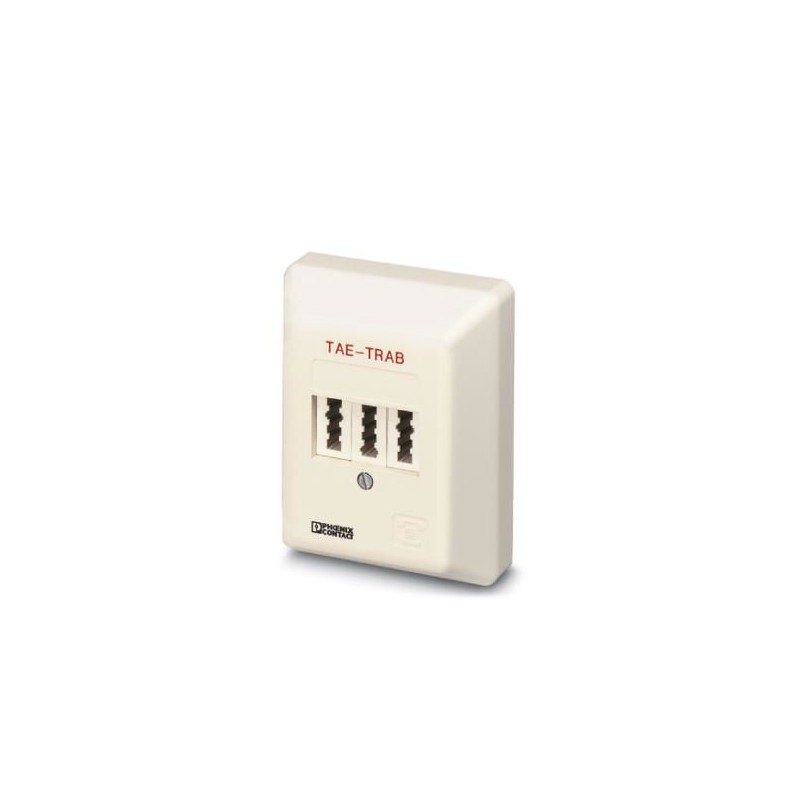

TAE-TRAB FM-NFN-AP 2749628 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

TAE-TRAB FM-NFN-AP 2749628 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones

TAE-TRAB FM-NFN-AP

2749628

PHOENIX_CONTACT

Caja de conexión TAE (NFN) sobre revoque con protección contra sobretensiones para interfaces de telecomunicación analógicas y digitales (VDSL hasta 50 MBit/s, en trayectos cortos (< 300 m) hasta 100 MBit/s)

Más detalles


Trabtech (TT)

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $179.94
Precio unitario: $179.94

Cantidad Precio
1+$179.94
2+$156.06
3+$150.12
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido2749628
Unidad de embalaje1 pcs
Clave de ventaCL3232 -
Página del catálogoPágina 165 (C_4_2017)
EAN4017918108199
Peso por unidad (sin incluir el embalaje)79,600 g
Número de tarifa arancelaria85363010
País de origenDE (Alemania)

Dimensiones

Altura27 mm
Anchura65 mm
Profundidad80 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 80 °C
Índice de protecciónIP20

Generalidades

Material carcasaABS
Colorblanco crema
Normas para líneas de fuga y espacios de aireVDE 0110-1
IEC 60664-1
Se puede utilizar de la forma específica del país enD
Tipo de montajeAP/montaje en pared
ConstrucciónToma de corriente para montaje sobre revoque
Dirección de actuaciónLine-Line & Line-Earth Ground

Circuito de protección

Clase de ensayo IECB2
C1
C2
C3
D1
Clase de exigencias VDEB2
C1
C2
C3
D1
Tensión nominal UN60 V DC
Tensión constante máxima UC185 V DC
Corriente asignada450 mA (≤ 40 °C)
Corriente activa de servicio ICa UC≤ 10 µA
Corriente de conductor de protección IPE≤ 6 µA
Corriente de descarga nominal In(8/20) µs (conductor-conductor)5 kA
Corriente transitoria nominal In(8/20) µs (conductor-tierra)5 kA
Corriente transitoria total Itotal(8/20) µs10 kA
Corriente transitoria total Itotal(10/350) µs5 kA
Corriente transitoria Imáx.(8/20) µs máximo (conductor-conductor)5 kA
Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra)5 kA
Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor)100 A
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra)100 A
Corriente de impulso nominal Ian (10/700) µs (conductor-conductor)150 A
Corriente de impulso nominal Ian (10/700) µs (conductor-tierra)150 A
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike≤ 250 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike≤ 450 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática≤ 250 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática≤ 450 V
Nivel de protección Up(conductor-conductor)≤ 250 V (C2 - 10 kV / 5 kA)
≤ 250 V (C1 - 1 kV / 500 A)
≤ 250 V (B2 - 4 kV / 100 A)
Nivel de protección Up(conductor-tierra)≤ 500 V (C2 - 10 kV / 5 kA)
≤ 450 V (C1 - 1 kV / 500 A)
≤ 400 V (B2 - 4 kV / 100 A)
Tiempo de reacción tA(conductor-conductor)≤ 1 ns
Tiempo de reacción tA (conductor-tierra)≤ 100 ns
Atenuación de inserción aE, sim.0,3 dB (1 MHz/150 Ω)
0,3 dB (≤ 400 kHz / 600 Ω)
Atenuación de inserción aE, asim.0,3 dB (≤ 400 kHz / 600 Ω)
Frecuencia límite fg (3dB), sim. en el sistema de 150 ohmiostíp. 8 MHz
Frecuencia límite fg (3dB), sim. en el sistema de 600 ohmiostíp. 2 MHz
Capacidad (conductor-conductor)típ. 200 pF (f=1 MHz / VR= 0 V)
Capacidad (conductor-tierra)típ. 15 pF (f=1 MHz / VR= 0 V)
Resistencia en serie2,2 Ω 10 %
Corriente de cortocircuito autoextinguible150 mA
Mensaje Protección contra sobretensiones defectuosaninguna
A prueba de sobrecorrientes momentáneas (de conductor a conductor)C2 - 10 kV/5 kA
C1 - 1 kV/500 A
B2 - 4 kV/100 A
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor)C2 - 10 kV/5 kA
C1 - 1 kV/500 A
B2 - 4 kV/100 A
D1 - 2,5 kA
A prueba de corrientes alternas (puesta a tierra por conductor)5 A - 1 s

Datos de conexión

Tipo de conexiónConexión por tornillo & TAE 6
Tipo de conexión INBornes de tornillo
Tipo de conexión OUT3 x TAE-NFN
Técnica de conexiónConexión por tornillo
Rosca de tornilloM3
Par de apriete0,5 Nm
Longitud a desaislar6 mm
Sección de conductor flexible0,14 mm² ... 1,5 mm²
Sección de conductor rígido0,14 mm² ... 1,5 mm²
Sección de conductor AWG26 ... 16

Conexión equipotencial

Tipo de conexiónConexión por tornillo
Longitud a desaislar6 mm
Par de apriete mín.0,5 Nm
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.1,5 mm²
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.16

Normas y especificaciones

Normas/especificacionesIEC 61643-21
Normas/disposicionesDIN EN 61643-21 2002
IEC 61643-21 2000

Clasificaciones

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX PROTECCION ES.pdf 26 Mbytes
PHOENIX CONTACT-2749628-TAE-TRAB FM-NFN-AP 116 Kbytes PHOENIX CONTACT-2749628-TAE-TRAB FM-NFN-AP
