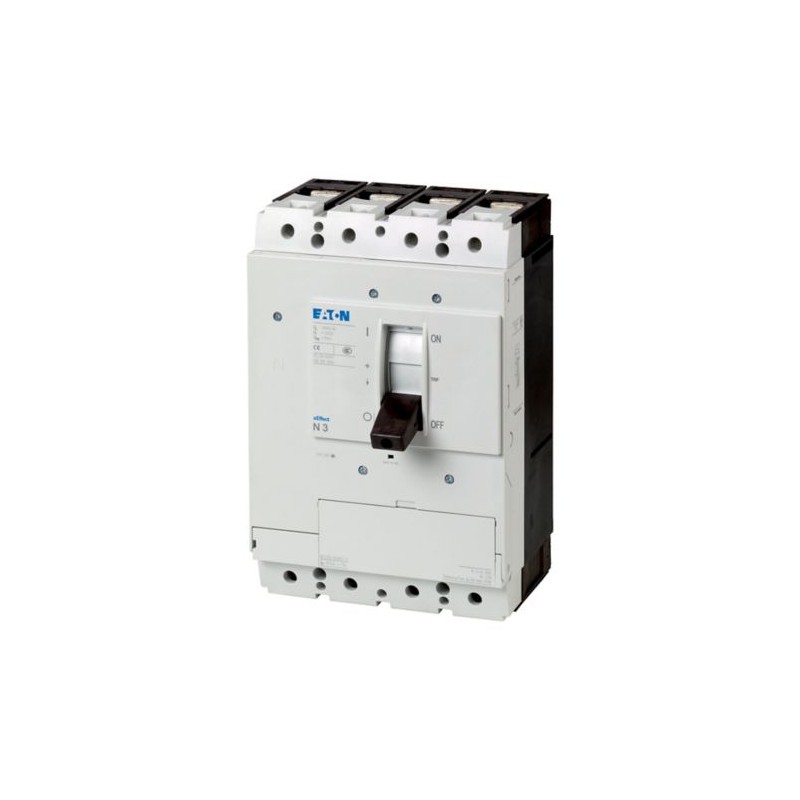

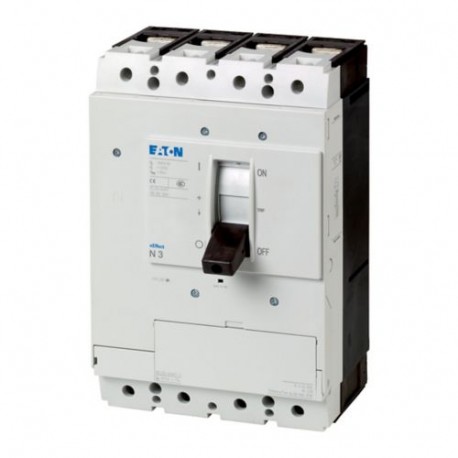

N3-4-400-S1-DC 142267 EATON MOELLER Lasttrennschalter, 4p, 400A, 1000VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

N3-4-400-S1-DC 142267 EATON MOELLER Lasttrennschalter, 4p, 400A, 1000VDC

N3-4-400-S1-DC

142267

EATON - MOELLER

Verfügbar

Schiff am heute

Artikel auf Anfrage, das gebe keine Rückkehr.

Lasttrennschalter, 4p, 400A, 1000VDC

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

Compact switch-disconnectors PN and N - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Lasttrennschalter
Schutzfunktion
  Lasttrennschalter / Hauptschalter
Photovoltaik-Anwendungen
Sortiment
  DC-Lasttrennschalter
Einsatzgebiet
  Nutzgebäude
Freiflächen
Typbezeichnung
  N...DC
Norm/Zulassung
  IEC
Einbautechnik
  Festeinbau
Baugröße
  N3
Beschreibung
  IEC/EN 60947-3
CCC China Compulsory Certificate
Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113.
Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660.
Lasttrennschalter N können zusätzlich mit Spannungsauslöser NZM...-XU, NZM...-XA und Hilfsschaltern sowie auch mit Fernantrieb NZM...-XR... kombiniert werden.
Für DC-Schalten ist eine Reihenschaltung aller 4 Strombagnen erforderlich. Siehe Darstellung Zubehör Brückenbausätze.
Standardausstattung: Schraubanschluss, Rahmenklemme optional.
Bei ungeerdeten Netzen (z.B. IT) ist die Installation so auszuführen, dass ein Doppelerdschluss ausgeschlossen ist.
Schalter nicht kombinierbar mit Steck-/Ausfahrtechnik und/oder rückseitigem Anschluss.
N4-4-...-S15-DC Einspeisung und Abgang nur von unten.
Anschlussmöglichkeiten

Polzahl
  4-poliges Grundgerät, je nach Verschaltungsart 1- oder 2-polig einsetzbar
Standardausrüstung
  Schraubanschluss
Schaltstellungen
  I, +, 0
Bemessungsstrom = Bemessungsdauerstrom
In = IuA400
Kurzschlussschutz max gR-Sicherung
 A gR2 x 250
Fernbedienen / Auslösen
  fernbedienbar mit Spannungauslöser / Fernantrieb
Bemessungsbetriebsfrequenz
  DC
Technische Daten
Lasttrennschalter
Bemessungsbetriebsspannung max.
UeV DC1000
Bemessungsdauerstrom mit Anschlussbrücken

bei 40°
  400
bei 65°
  400

  Angaben zu Bemessungsdauerstrom 65° C gelten inklusive Anschlussbrücken.
Gebrauchskategorie
  DC-22A
Bemessungsbetriebsstrom
IeA
DC 22-A
IeA400
Überspannungskategorie/Verschmutzungsgrad
  III/3
Bemessungsisolationsspannung
UiV1250
Bemessungskurzzeitstromfestigkeit
t = 0.1 s
 kA6.6
t = 1 s
IcwkA6.6
bedingter Bemessungskurzschlussstrom
1000 V
 kA15
mit Vorsicherung
 A gR2 x 250
Lebensdauer, mechanisch
max. Schalthäufigkeit
 S/h60
Lebensdauer, mechanisch
Schaltspiele 15000

  Lebensdauer mechanisch: davon max. 50% Auslösung durch A/U - Auslöser
Lebensdauer, elektrisch
elektrisch (DC 22)
Schaltspiele 1000
Stromwärmeverluste je Pol bei Iu bezogen auf den maximalen Nennstrom der Baugröße
 W24
Anschlussquerschnitte
Standardausrüstung
  Schraubanschluss
Rundleiter Cu

Rahmenklemme

eindrähtig
 mm22 x 16
mehrdrähtig
 mm21 x (35 - 240)
2 x (25 - 120)
Tunnelklemme

mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (25 - 185)
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss

direkt am Schalter

eindrähtig
 mm21 x 16
2 x 16
mehrdrähtig
 mm21 x (25 - 240)
2 x (25 - 240)
Al-Leitungen, Cu-Kabel



eindrähtig
 mm21 x 16
mehrdrähtig
 mm2
mehrdrähtig
 mm21 x (25 - 185)
Doppelloch
 mm21 x (50 - 240)
2 x (50 - 240)
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm6 x 16 x 0,8
Cu-Band, gelocht
max.mm10 x 32 x 1,0 + 5 x 32 x 1,0
Anschlussverbreiterung
 mm(2x) 10 x 50 x 1,0
Cu-Band (Lamellenzahl x Breite x Lamellenstärke)

Rahmenklemme


min.mm6 x 16 x 0,8

max.mm10 x 24 x 1,0 + 5 x 24 x 1,0
(2x) 8 x 24 x 1,0
Schraubanschluss und rückseitiger Anschluss

Cu-Band, gelocht
min.mm6 x 16 x 0,8
Cu-Band, gelocht
max.mm10 x 32 x 1,0 + 5 x 32 x 1,0
Anschlussverbreiterung
 mm(2x) 10 x 50 x 1,0
Cu-Schiene (Breite x Dicke)
mm
Schraubanschluss und rückseitiger Anschluss

Schraubanschluss
  M10
direkt am Schalter


min.mm20 x 5

max.mm30 x 10 + 30 x 5
Anschlussverbreiterung
 mm
Anschlussverbreiterung
max.mm2 x (10 x 50)
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA400
Verlustleistung des Betriebsmittels, stromabhängig
PvidW96
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Ausführung als Hauptschalter
  ja
Ausführung als Wartungs-/Reparaturschalter
  ja
Ausführung als Sicherheitsschalter
  nein
Ausführung als NOT-AUS-Einrichtung
  ja
Ausführung als Wendeschalter
  nein
Max. Bemessungsbetriebsspannung Ue bei AC
 V0
Bemessungsbetriebsspannung
 V1000 - 1000
Bemessungsdauerstrom Iu
 A400
Bemessungsdauerstrom bei AC-21, 400 V
 A0
Bemessungsbetriebsleistung bei AC-3, 400 V
 kW0
Bemessungskurzzeitstromfestigkeit Icw
 kA6.6
Bemessungsbetriebsleistung bei AC-23, 400 V
 kW0
Schaltleistung bei 400 V
 kW0
Bedingter Bemessungskurzschlussstrom Iq
 kA100
Polzahl
  4
Anzahl der Hilfskontakte als Öffner
  0
Anzahl der Hilfskontakte als Schließer
  0
Anzahl der Hilfskontakte als Wechsler
  0
Motorantrieb optional
  ja
Motorantrieb integriert
  nein
Spannungsauslöser optional
  ja
Gerätebauart
  Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
  ja
Geeignet für Frontbefestigung 4-Loch
  nein
Geeignet für Frontbefestigung Zentral
  nein
Geeignet für Verteilereinbau
  ja
Geeignet für Zwischenbau
  ja
Farbe des Betätigungselements
  schwarz
Ausführung des Betätigungselements
  Kipphebel
Verriegelbar
  ja
Anschlussart Hauptstromkreis
  Schraubanschluss
Schutzart (IP), frontseitig
  IP20
Abmessungen
Ausblasraum, Mindestabstand zu anderen Teilen 120 mm
Mindestabstand zu benachbarten Teilen 5mm
Gilt nicht für DC-Anwendungen
