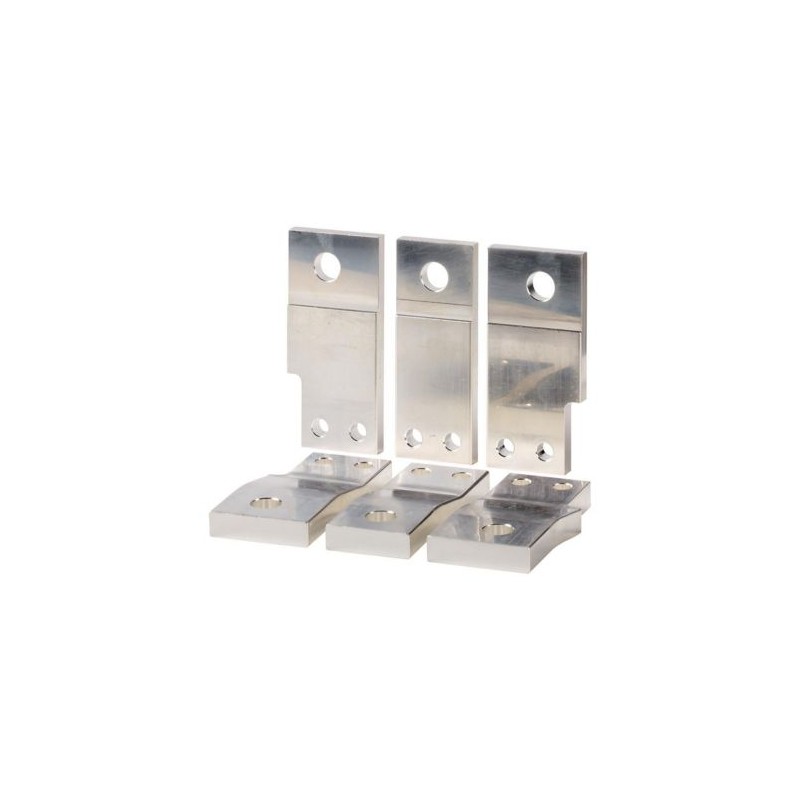

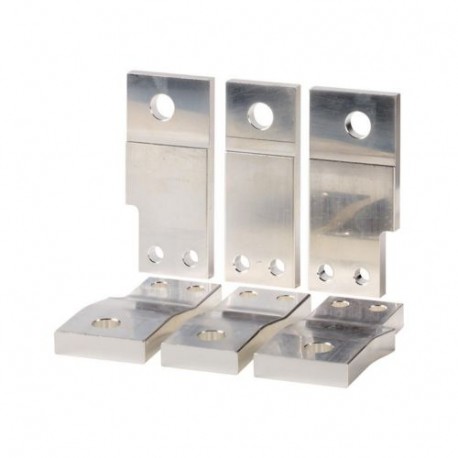

NZM4-XAS12-1250 285613 EATON MOELLER Adaptersatz, 1250, NZM4 / NZM12 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-XAS12-1250 285613 EATON MOELLER Adaptersatz, 1250, NZM4 / NZM12

NZM4-XAS12-1250

285613

EATON - MOELLER

Verfügbar

Schiff am heute

Adaptersatz, 1250, NZM4 / NZM12

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Circuit-breakers NZM - EATON - MOELLER

Circuit-breakers NZM - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

MengePreis
1+$365.82
2+$362.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Lieferprogramm
Zubehör
  Anschluss-Adaptersatz
Leiteranzahl
  3-polig
Bemessungsstrom
InA 1250
verwendbar für
  NZM4
Hinweise

Umbausatz von N(ZM)12 auf N(ZM)4.

Mit den Anschlusslaschen des Austauschsatzes lassen sich alle 3‐poligen NZM12 bzw. N12 auf die Anschlussmaße des NZM4 bzw. N4 adaptieren, die ab dem Baujahr 1983 gefertigt worden sind.

Nicht austauschbar sind 4‐polige Grundgeräte sowie Geräte mit Ausfahrtechnik und Fernantrieb.

Umfang der Austauschsätze N(ZM)4‐XAS12…:

3 Anschlussverlängerungen Ausblasseite

3 Anschlussverlängerungen ZM‐Seite

2 Montagewinkel

4 Befestigungsschrauben

4 Phasentrenner

6 Befestigungsschrauben, Muttern und Spannscheiben

Bohrschablone in Papierform in der AWA

Die Austauschsätze sind maßgleich der Typen N(ZM)12…, die dem Fertigungsstand 02/97 bis heute entsprechen.

Besonderheit:

Der N(ZM)12‐800 ist vor 02/97 mit 10 mm anstatt 8 mm Anschlusslaschen gefertigt worden. Bei diesen Typen muss der Kunde durch Messung der Dicke der Anschlusslasche das Baujahr des Gerätes ermitteln und den Austauschsatz N(ZM)4‐XAS12‐1250 bestellen.

Beispiel:

N(ZM)12‐800…(1000) > N(ZM)4‐XAS12‐1000

N(ZM)12‐800 vor 02/97 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1250 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1600 > N(ZM)4‐XAS12‐1600

Ergänzung zu Geräten vor Bj. 1983!

Hier kann der Austauschsatz für Lasttrennschalter komplett genutzt werden. Für Leistungsschalter mit „langer“ ZM‐Ausführung passen die Adapter nur oben! Unten sind die Geräte ca. 65 mm länger und der untere Anschluss ist ca. 26 mm tiefer. Demzufolge sind die Adapter für unten entsprechend zu kurz und die Höhe stimmt nicht überein.

Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Anforderungen der Produktnorm sind erfüllt.
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Geeignet für Anzahl der Pole
  3
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL01219030Z (AWA1230-2244) Austauschsatz NZM12 zu NZM4
