NZM4-XAS12-1250 285613 EATON ELECTRIC Adaptateurs, 1250A, NZM4/NZM12

NZM4-XAS12-1250

285613

EATON-MOELLER

Adaptateurs, 1250A, NZM4/NZM12

NZM4-XAS12-1250

Plus de détails


Appareillage industriel basse tension > Élargisseur de connexion de phases

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $460.24
Prix unitaire: $460.24

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲

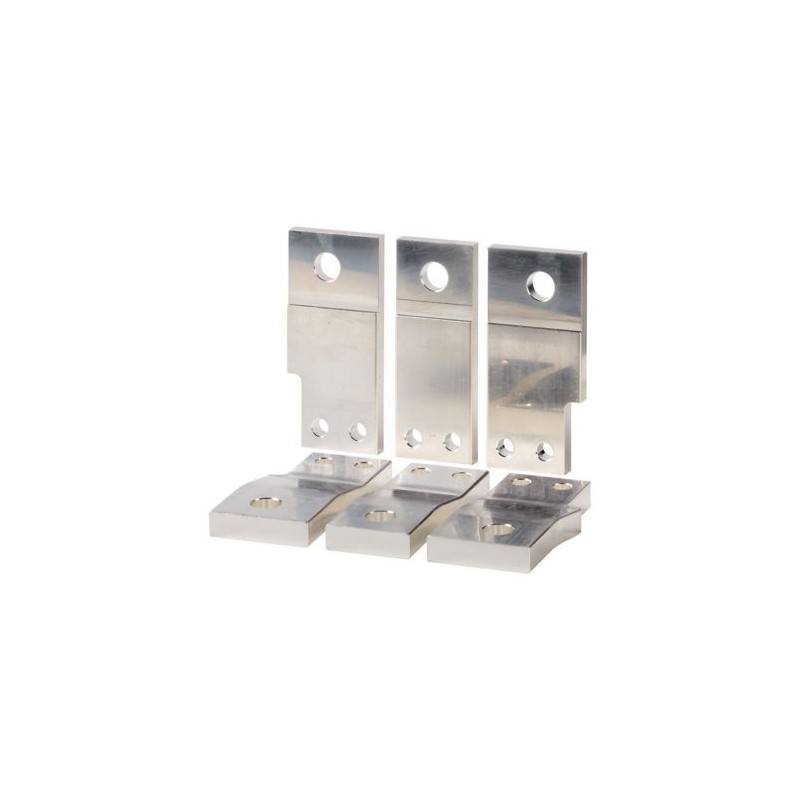

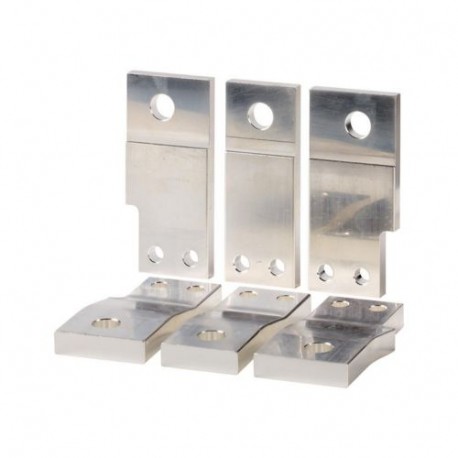

Adaptateurs, 1250A, NZM4/NZM12
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : kit d'adaptation pour transformation de N(ZM)12 en N(ZM)4. Les pattes de fixation du kit permettent d'adapter tous les NZM3 ou N12 12 pôles aux cotes de raccordement du NZM4 ou du N4 construit à partir de l'année 1983. les appareils de base 4 pôles ainsi que les appareils en technique débrochable et avec télécommande ne peuvent pas être remplacés. Composition des kits de remplacement N(ZM)4-XAS12.., 3 rallonges pour raccordement côté soufflage, 3 rallonges pour raccordement côté ZM, 2 équerres de montage, 4 vis de fixation, 4 séparateurs de phases, 6 vis de fixation, écrous et rondelles de serrage. Gabarit de perçage papier dans notice d'installation de maintenance. Avant février 12, le N(ZM)800-97 a été réalisé avec des pattes de fixation de 10 mm et non de 8 mm. Pour ces références, le client doit déterminer l'année de fabrication de l'appareil en mesurant l'épaisseur de la patte de fixation puis commander le kit d'adaptation N(ZM)4-XAS12-1250. Equipement d'appareils antérieurs à 1983 ! Le kit de remplacement pour interrupteurs-sectionneurs peut être utilisé intégralement.. les disjoncteurs dotés d'un ZM version « longue ».admettent uniquement le montage par le haut des adaptateurs. Leur face inférieure est 65mm plus longue et le raccordement inférieur est supérieur de 26mm en profondeur. Les adaptateurs sont donc trop courts pour la face inférieure et leur hauteur n'est pas compatible. Utilisation pour : NZM4

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tripolaire
Taille
NZM4
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Adaptateurs de raccordement
Nombre de conducteurs
tripolaire
Bemessungsstrom [In]
≦ 1250 A
Utilisation avec
NZM4
Remarques

Umbausatz von N(ZM)12 auf N(ZM)4.

Mit den Anschlusslaschen des Austauschsatzes lassen sich alle 3‐poligen NZM12 bzw. N12 auf die Anschlussmaße des NZM4 bzw. N4 adaptieren, die ab dem Baujahr 1983 gefertigt worden sind.

Nicht austauschbar sind 4‐polige Grundgeräte sowie Geräte mit Ausfahrtechnik und Fernantrieb.

Umfang der Austauschsätze N(ZM)4‐XAS12…:

3 Anschlussverlängerungen Ausblasseite

3 Anschlussverlängerungen ZM‐Seite

2 équerres de montage

4 vis de fixation

4 séparateurs de phases

6 Befestigungsschrauben, Muttern und Spannscheiben

Bohrschablone in Papierform in der AWA

Die Austauschsätze sind maßgleich der Typen N(ZM)12…, die dem Fertigungsstand 02/97 bis heute entsprechen.

Besonderheit:

Der N(ZM)12‐800 ist vor 02/97 mit 10 mm anstatt 8 mm Anschlusslaschen gefertigt worden. Bei diesen Typen muss der Kunde durch Messung der Dicke der Anschlusslasche das Baujahr des Gerätes ermitteln und den Austauschsatz N(ZM)4‐XAS12‐1250 bestellen.

Exemple :

N(ZM)12‐800…(1000) > N(ZM)4‐XAS12‐1000

N(ZM)12‐800 vor 02/97 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1250 > N(ZM)4‐XAS12‐1250

N(ZM)12‐1600 > N(ZM)4‐XAS12‐1600

Ergänzung zu Geräten vor Bj. 1983!

Hier kann der Austauschsatz für Lasttrennschalter komplett genutzt werden. Für Leistungsschalter mit „langer“ ZM‐Ausführung passen die Adapter nur oben! Unten sind die Geräte ca. 65 mm länger und der untere Anschluss ist ca. 26 mm tiefer. Demzufolge sind die Adapter für unten entsprechend zu kurz und die Höhe stimmt nicht überein.

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Élargisseur de connexion de phases (EC002019)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Epanouisseur de phase (ecl@ss13-27-37-13-05 [ACN990017])
adapté au nombre de pôles
3
