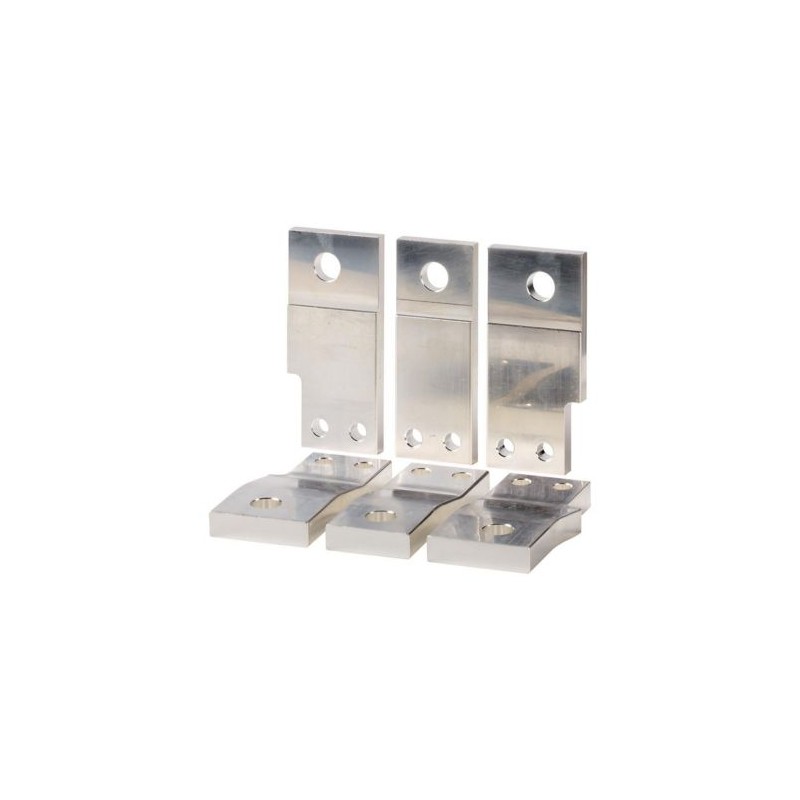

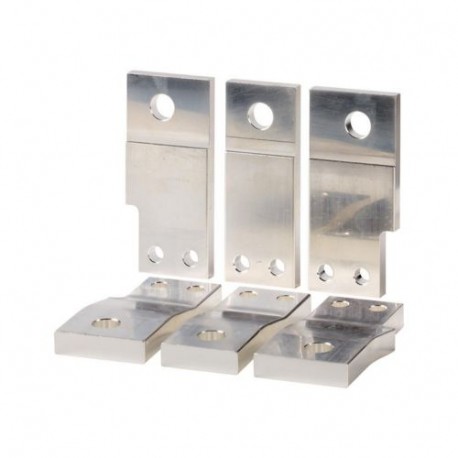

NZM4-XAS12-1250 285613 Y7-285613 EATON ELECTRIC Set adattatore, 1250A, NZM4/NZM12

Set adattatore, 1250A, NZM4/NZM12

Kit di retrofit, 1250A, NZM4/NZM12

Eaton Moeller series NZM - Molded Case Circuit Breaker. Adapter set, 1250A, NZM4/NZM12

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Kit di conversione da N(ZM)12 a N(ZM)4. Con i morsetti del kit di ricambio, i 3 poli NZM12 e N12 possono essere adattati alle dimensioni di collegamento dell'NZM4 o N4 prodotti a partire dall'anno di modello 1983. I dispositivi di base a 4 poli, le unità rimovibili e i dispositivi di base con operatore remoto non possono essere sostituiti. Contenuto dei kit di sostituzione N(ZM)4-XAS12, 3 prolunghe di collegamento sul lato di uscita, 3 prolunghe di collegamento sul lato del blocco di sgancio, 2 staffe di montaggio, 4 viti di fissaggio, 4 isolatori di fase, 6 viti di fissaggio, dadi e rondelle di tensione. Dima di punzonatura in carta nelle istruzioni di montaggio e manutenzione. Prima del 12/800, l'N(ZM)02-97 veniva fornito con alette terminali da 10 mm invece di 8 mm. Con questi modelli, il cliente deve determinare l'anno di produzione del dispositivo misurando lo spessore della linguetta del terminale e ordinare il kit di sostituzione N(ZM)4-XAS12-1250. Aggiunta per dispositivi costruiti prima del 1983! In questo caso, il kit di sostituzione per interruttori-sezionatori può essere utilizzato nella sua interezza. per gli interruttori automatici con design ZM "lungo", l'adattatore si adatta solo sopra! Nella parte inferiore, i dispositivi sono più lunghi di circa 65 mm e la connessione inferiore è più profonda di circa 26 mm. Di conseguenza, gli adattatori inferiori sono troppo corti e le altezze non corrispondono. Può essere utilizzato per: NZM4
