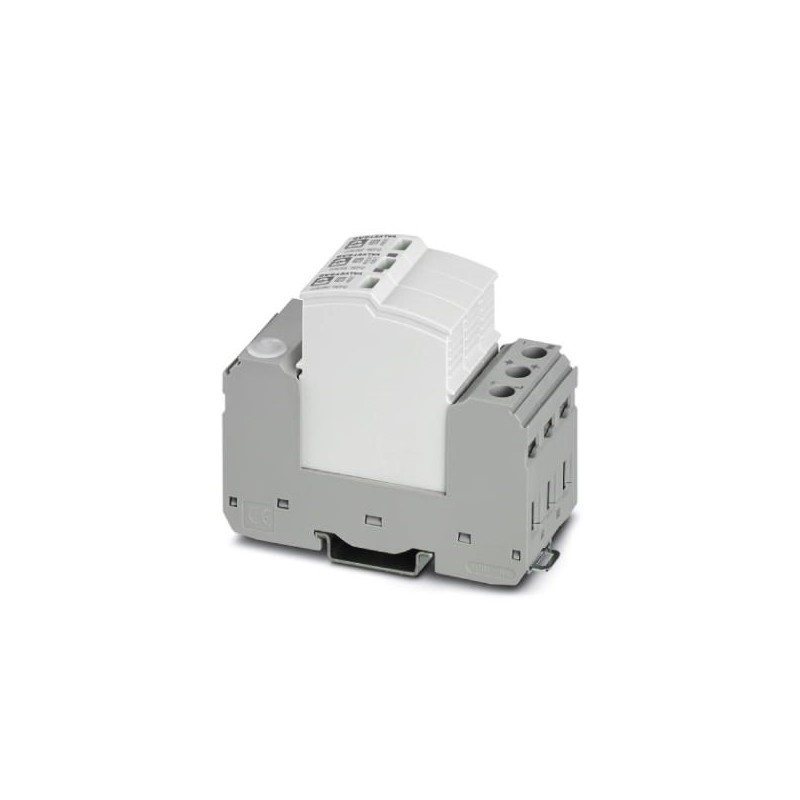

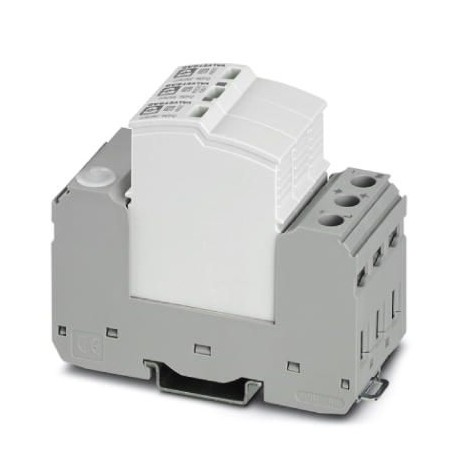

VAL-SEC-T2-2+F-48DC-FM 1033786 PHOENIX CONTACT Тип 2 ОПН
VAL-SEC-T2-2+F-48DC-FM
1033786
PHOENIX_CONTACT
Тип 2 ОПН
Бестечковое зарядное устройство для 2-полюсных зарядных устройств постоянного тока и изолированных систем с линейными рабочими характеристиками до 48 В постоянного тока, для монтажа на рельсы, 3-полюсный базовый элемент с дистанционным контактом индикации, три вставных элемента защиты с контролем температуры, сигнализация состояния на каждом разъеме.
Заземление и молниезащита > Устройство защиты от перенапряжения для систем энергоснабжения
Trabtech (TT)
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион тридцать три тысячи семьсот восемьдесят шесть |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626539966 |
| Вес / шт. (без упаковки) | 267.470 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят три тысячи тридцать |
| Страна происхождения | De (Германия) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 |
|---|---|
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 80 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 80 °С |
| Высота | ≤ 6000 м (над уровнем моря (над уровнем моря)) |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % |
| Шок (операция) | 30г (половина-синус / 11 мс / 3-кратным ±Х, ±У, ±з) |
| Вибрации (операция) | 5г (10 ... 500 Гц / 2,5 ч / Х, У, Z) |
Общие
| Классификация испытаний по IEC | Второй |
|---|---|
| Т2 | |
| En тип | Т2 |
| Система подачи питания IEC | Постоянного тока |
| Режим охраны | (ДК+) - (ДК-) |
| В (DC+/DC В-) - ПЕ | |
| Тип установки | DIN-рейка: 35 мм |
| Цвет | цвет светло-серый RAL 7035 |
| движение серый цвет RAL 7042 | |
| Материал корпуса | ПА 6.6-ФР 20% ГФ |
| ПБТ-О. | |
| Степень загрязнения | Два |
| Номинальность воспламеняемости согласно ul 94 | В-0 |
| Тип | Железнодорожный модуль Дин, два раздела, делятся |
| Всплеск сообщение о неисправности защиты | Оптический, пульт дистанционного индикатора контакта |
Защитная цепь
| Номинальное напряжение UН | 40 В DC 60 В DC ... |
|---|---|
| Максимальное постоянное напряжение UС | 75 В ПОСТОЯННОГО ТОКА |
| Номинальный ток нагрузки яЛ | 40 а (Biconnect М4 вилка-тип кабельный наконечник 6 мм2) |
| 63 а (Твин наконечник 2 х 10 мм2) | |
| Остаточный ток яЧП | ≤ 5 МКА |
| Номинальный ток разряда яН(8/20) МКС | 20 ка |
| Максимальный ток разряда яМакс(8/20) МКС | 40 ка |
| Суммарный ток разряда яобщая(8/20) МКС | 40 ка |
| Короткого замыкания ток яПКАП | 0.2 ка (без предохранителя резервного копирования) |
| 6 ка (для 20 гг/Б резервный предохранитель) | |
| Уровень защиты напряжения Uп(ДК+) - (ДК-) | ≤ 0.9 кв |
| Уровень защиты напряжения UпВ (DC+/DC В-) - ПЕ | ≤ 1 кв |
| Фронт волны напряжения тока искрового пробоя в 6 кв (1.2/50) мкс (постоянного тока+/постоянного тока) - ЧП | ≤ 1 кв |
| Поведение ТОВ в UТ | 87 в DC (5 С / режим выдержать) |
| 25 НС | |
| 100 нс | |
| Макс. предохранитель резервного копирования с V-тип сквозной проводкой | 20 а (гг / B по мнеПКАП> 200 а) |
| Макс. предохранитель резервного копирования с ветки проводки | 20 а (гг / B по мнеПКАП> 200 а) |
Показатель/телесигнализации
| Функция переключения | ФДТ контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC (высота ≤ 2000 м над уровнем моря) |
| 5 В AC ... 150 В переменного тока (высота > 2000 м над уровнем моря) | |
| 125 в пост. тока (200 мА) | |
| Рабочий ток | 5 мА переменного тока ... 1 а переменного тока |
| 1 А ПОСТОЯННОГО ТОКА (30 В ПОСТОЯННОГО ТОКА) | |
| Способ подключения | Плагин/винтовое соединение через COMBICON |
| Винтовая резьба | М2 |
| Момент затяжки | 0.25 Нм |
| Длина зачистки | 7 мм |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводника сечение AWG кабель | 28 ... 16 |
Данные соединения
| Способ подключения | Винтовое соединение |
|---|---|
| Винтовая резьба | М5 |
| Момент затяжки | 4,5 Нм |
| Длина зачистки | 16 мм |
| Проводник поперечное сечение, гибкий | 2,5 мм2 ... 16 мм2 |
| Сечение проводников сплошной | 2,5 мм2 ... 25 мм2 |
| Проводника сечение AWG кабель | 12 ... 4 |
| Способ подключения | Вилка-тип кабельного наконечника |
| Проводник поперечное сечение, гибкий | Мм2 1.5 ... 6 мм2 |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 6.0Двадцать семь миллионов сто тридцать тысяч восемьсотЭСЛ@СС 7.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 8.0Двадцать семь миллионов сто тридцать тысяч восемьсот пятьЭСЛ@СС 9.0Двадцать семь миллионов сто тридцать тысяч восемьсот пять
| Характеристика | Значение |
|---|---|
| System configuration DC (EF009926) | Yes |
| System configuration IT (EF009927) | No |
| System configuration TN (EF009928) | No |
| System configuration TN-C (EF009929) | No |
| System configuration TN-C-S (EF009933) | No |
| System configuration TN-S (EF009930) | No |
| System configuration TT (EF009931) | No |
| System configuration other (EF009932) | No |
| Max. continuous voltage AC (EF004198) | 75 V |
| Max. continuous voltage DC (EF004777) | 75 V |
| Mounting method (EF000003) | DIN rail (top hat rail) 35 mm |
| Construction size (EF002566) | Other |
| Max. conductor cross section solid (solid, stranded) (EF008827) | 25 mm² |
| Max. conductor cross section flexible (fine-strand) (EF008828) | 16 mm² |
| With remote signalling contact (EF000422) | Yes |
| Signalling at the device (EF004241) | Optic |
| Category type 2 (EF004230) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
