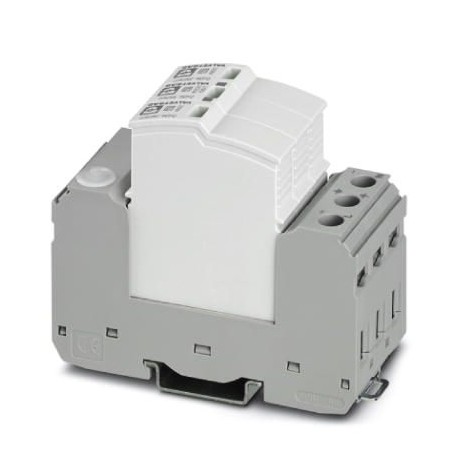

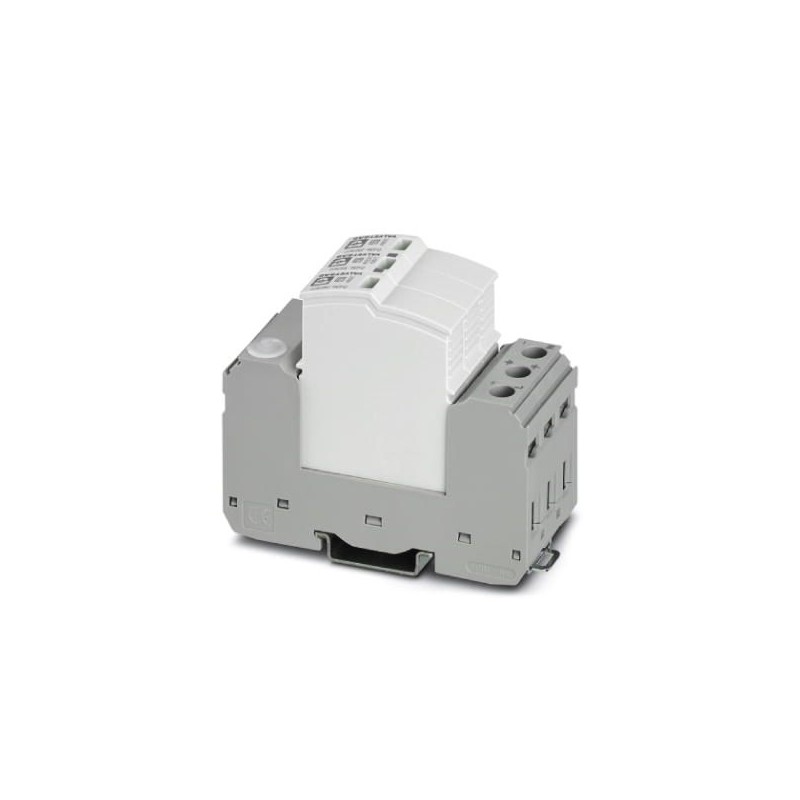

VAL-SEC-T2-2+F-48DC-FM 1033786 PHOENIX CONTACT Typ-2-überspannungsableiter
VAL-SEC-T2-2+F-48DC-FM
1033786
PHOENIX_CONTACT
Typ-2-überspannungsableiter
Leckstromfreies Steckladegerät für 2-polige GLEICHstrom-Masse- und isolierte Systeme mit linearen Betriebseigenschaften bis 48 V DC, zur Schienenmontage, 3-poliges Basiselement mit Fernanzeigekontakt, drei Steckschutzelemente mit Temperaturregelung, Statussignalisierung an jedem Stecker.
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Trabtech (TT)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million drei und dreißig tausend sieben hundert sechs und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626539966 |
| Gewicht pro Stück (exklusive Verpackung) | 267.470 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert drei und sechzig tausend dreißig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Höhe | ≤ 6000 m (über NN (über Normalnull)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 30g (- Halbsinus / 11 ms / 3 x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 5 G (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemeine
| IEC-test-Einstufung | II |
|---|---|
| T2 | |
| De Typ | T2 |
| IEC-Stromversorgung | DC |
| Mode Schutz | (DC+) - (DC-) |
| (DC+/DC -) PE | |
| Montage-Typ | DIN-schiene: 35 mm |
| Farbe | lichtgrau RAL 7035 |
| Verkehrs-Grau RAL 7042 | |
| Gehäuse material | PA 6.6-FR 20% GF |
| PBT-FR | |
| Grad der Verschmutzung | Zwei |
| Entflammbarkeit nach UL 94 | V-0 |
| Geben | DIN-Schienen-Modul, zwei-Abschnitt, teilbar |
| Surge Schutz Fehler Meldung | Optische, Fernanzeige Kontakt |
Schutzschaltung
| Nennspannung UN | 40 V DC ... 60 V DC |
|---|---|
| Maximale kontinuierliche Spannung UC | 75 V DC |
| Nenn-Laststrom ichL | 40 A (Biconnect M4 Gabel-Typ Kabelschuh 6 mm2) |
| 63 EIN (ZWILLINGS-Aderendhülse 2 x 10 mm2) | |
| Fehlerstrom-ichPE | ≤ 5 µA |
| Nennentladestrom In(8/20) µs | 20 kA |
| Maximale Entladestrom Imax(8/20) µs | 40 kA |
| Insgesamt Entladestrom Iinsgesamt(8/20) µs | 40 kA |
| Kurzschlussstrom ISCCR | 0.2 kA (ohne Vorsicherung) |
| 6 kA (für 20 A gG/B backup-Sicherung) | |
| Überspannungsschutz Stufe Up(DC+) - (DC-) | ≤ 0.9 kV |
| Überspannungsschutz Stufe Up(DC+/DC -) PE | ≤ 1 kV |
| Vor der Welle sparkover Spannung auf 6 kV (1.2/50) µs (DC+/DC -) PE | ≤ 1 kV |
| TOV-Verhalten bei UT | 87 V DC (5 s / standhalten-Modus) |
| 25 ns | |
| 100 ns | |
| Max. Sicherung fuse mit V-durchgangsverdrahtung | 20 A (gG / B ISCCR> 200 A) |
| Max. Sicherung fuse mit Zweig Verkabelung | 20 A (gG / B ISCCR> 200 A) |
Indikator/remote-Signalisierung
| Schaltfunktion | PDT Kontakt |
|---|---|
| Betriebsspannung | 5 V AC ... AC 250 V (Höhe ≤ 2000 m über NN) |
| 5 V AC ... 150 V AC (Höhe > 2000 m über NN) | |
| 125 V DC (200 mA DC) | |
| Betriebsstrom | 5 mA ... 1 A AC |
| 1 A DC (30 V DC) | |
| Verbindungs-Methode | Plug-in - /Schraubanschluss über COMBICON |
| Gewinde | M2 |
| Anzugsmoment | 0.25 Nm |
| Abisolierlänge | 7 mm |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 28 ... 16 |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Gewinde | M5 |
| Anzugsmoment | 4,5 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt flexibel | 2,5 mm2 bis 16 mm2 |
| Leiterquerschnitt solid | 2,5 mm2 ... 25 mm2 |
| Leiterquerschnitt AWG | 12 ... 4 |
| Verbindungs-Methode | Gabel-Typ Kabelschuh |
| Leiterquerschnitt flexibel | 1,5 mm2 ... 6 mm2 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen eins hundert dreißig tausend acht hundert fünf
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Ja |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Höchste Dauerspannung AC (EF004198) | 75 V |
| Höchste Dauerspannung DC (EF004777) | 75 V |
| Montageart (EF000003) | Hutschiene TH35 |
| Baugröße (EF002566) | sonstige |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 16 mm² |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
