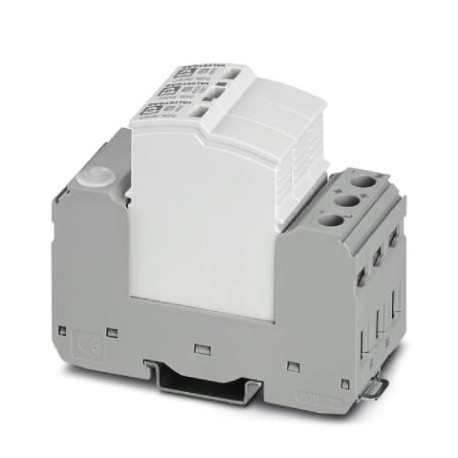

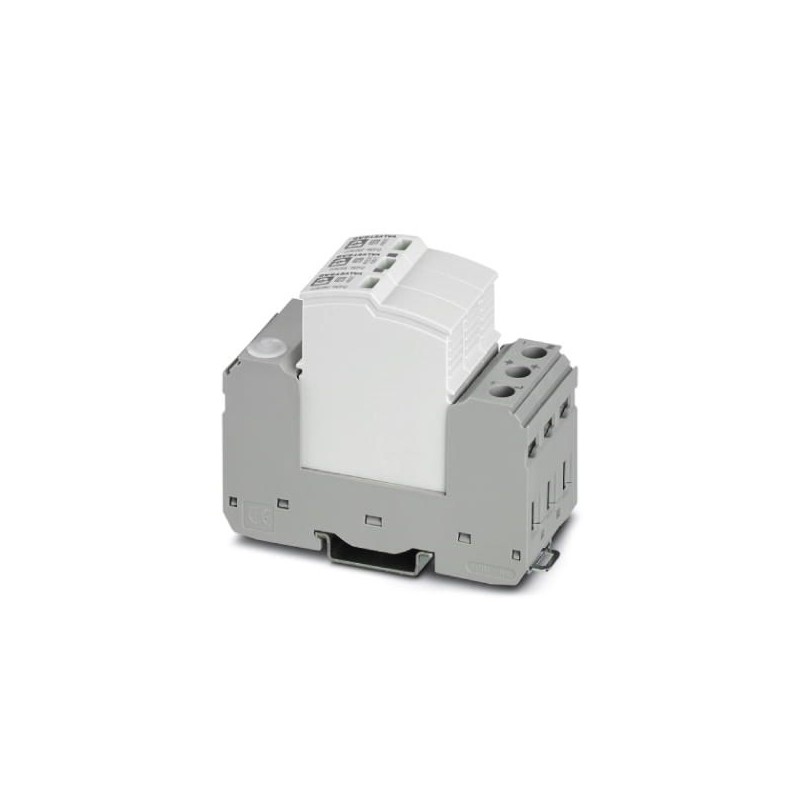

VAL-SEC-T2-2+F-48DC-FM 1033786 PHOENIX CONTACT Parafoudre de Type 2
VAL-SEC-T2-2+F-48DC-FM
1033786
PHOENIX_CONTACT
Parafoudre de Type 2
Chargeur de surtension enfichable sans courant de fuite pour systèmes de mise à la terre et isolés à courant continu à 2 pôles avec des caractéristiques de fonctionnement linéaires jusqu’à 48 V DC, pour montage sur rail, élément de base 3 pôles avec contact d’indication à distance, trois éléments de protection enfichables avec contrôle de la température, signalisation d’état sur chaque connecteur.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente trois mille sept cent quatre vingt six |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626539966 |
| Poids par Pièce (hors emballage) | 267.470 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante trois mille trente |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | De 97,9 mm |
|---|---|
| Largeur | 37.3 mm |
| Profondeur | 74.5 mm (incl. Rail DIN 7,5 mm) |
| Pas Horizontal | 2 Div. |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 6000 m (amsl (au-dessus du niveau de la mer)) |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % |
| L'état de choc (fonctionnement) | 30g (Demi-sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrations (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Général
| IEC essai de classification | II |
|---|---|
| T2 | |
| FR type | T2 |
| IEC système d'alimentation | DC |
| Mode de protection | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Type de montage | Rail DIN 35 mm |
| Couleur | gris clair RAL 7035 |
| le trafic gris RAL 7042 | |
| Matériau du boîtier | PA 6.6-FR 20% GF |
| PBT-FR | |
| Degré de pollution | Deux |
| L'indice d'inflammabilité selon UL 94 | V-0 |
| Type | Rail DIN module, deux-section, divisible |
| Protection contre les surtensions de message de défaut | Optique, télécommande indicateur de contact |
Le circuit de protection
| Tension nominale UN | 40 V DC ... 60 V DC |
|---|---|
| Maximum de tension continue UC | 75 V DC |
| Charge nominale courant IL | 40 A (Biconnect M4 type à fourche cosse de câble 6 mm2) |
| 63 A (DOUBLE bague 2 x 10 mm2) | |
| Courant résiduel j'PE | ≤ 5 µA |
| Nominale de courant de décharge In(8/20) µs | 20 kA |
| Maximum de courant de décharge Imax(8/20) µs | 40 kA |
| Total courant de décharge Itotal(8/20) µs | 40 kA |
| Courant de court-circuit de notation jeSCCR | 0.2 kA (sans fusible en amont) |
| 6 kA (20 gG/B fusible en amont) | |
| De la protection de tension au niveau Up(DC+) - (DC-) | ≤ 0.9 kV |
| De la protection de tension au niveau Up(DC+/DC-) - PE | ≤ 1 kV |
| Front d'onde amorçage d'une étincelle de tension à 6 kV (1.2/50) µs (DC+/DC-) - PE | ≤ 1 kV |
| TOV comportement à UT | 87 V DC (5 s / résister à la mode) |
| 25 ns | |
| 100 ns | |
| Max. fusible en amont avec V-type par le biais de câblage | 20 (gG / B at ISCCR> 200) |
| Max. fusible en amont de la direction générale de câblage | 20 (gG / B at ISCCR> 200) |
Indicateur/de signalisation à distance
| Fonction de commutation | PDT contact |
|---|---|
| Tension de fonctionnement | 5 V CA ... 250 V AC (Altitude ≤ 2000 m amsl) |
| 5 V CA ... 150 V AC (Altitude > 2000 m amsl) | |
| 125 V DC 200 mA DC) | |
| Courant de fonctionnement | 5 mA AC ... 1 A AC |
| 1 UN DC (30 V DC) | |
| Méthode de connexion | Plug-in/vis de connexion via COMBICON |
| Filet de vis | M2 |
| Couple de serrage | 0,25 Nm |
| Dénudage des conducteurs | 7 mm |
| Chef de section flexible | 0,14 mm2 à 1,5 mm2 |
| Chef de section transversale solide | 0,14 mm2 à 1,5 mm2 |
| Chef de section AWG | 28 16 ... |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Filet de vis | M5 |
| Couple de serrage | 4.5 Nm |
| Dénudage des conducteurs | 16 mm |
| Chef de section flexible | 2,5 mm2 ... 16 mm2 |
| Chef de section transversale solide | 2,5 mm2 ... 25 mm2 |
| Chef de section AWG | 12 4 ... |
| Méthode de connexion | Fourche de type cosse de câble |
| Chef de section flexible | 1,5 mm2 ... 6 mm2 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 6.0Vingt sept million cents trente mille huit centeCl@ss 7.0Vingt sept million cents trente mille huit cent cinqeCl@ss 8.0Vingt sept million cents trente mille huit cent cinqeCl@ss 9.0Vingt sept million cents trente mille huit cent cinq
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Oui |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Non |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Tension continue la plus élevée CA (EF004198) | 75 V |
| Tension continue la plus élevée CC (EF004777) | 75 V |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 25 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 16 mm² |
| Avec contact de signalisation à distance (EF000422) | Oui |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
