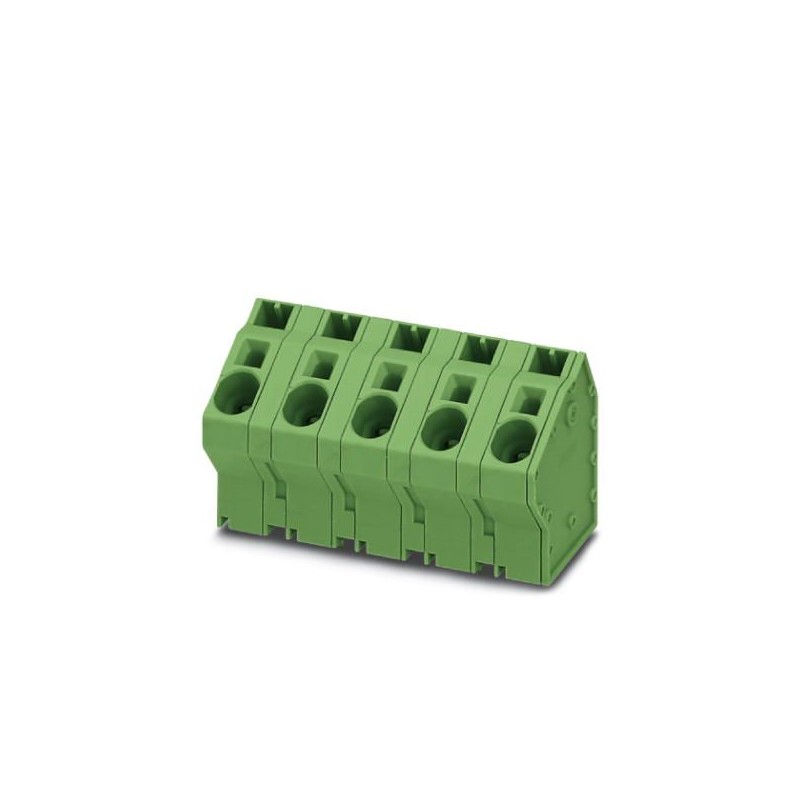

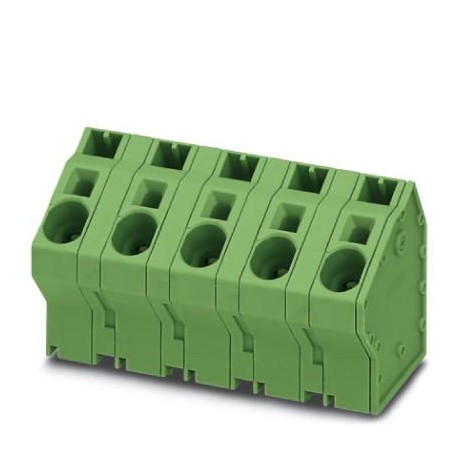

SPTA 16/ 2-15,0-ZB 1034122 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SPTA 16/ 2-15,0-ZB 1034122 PHOENIX CONTACT PCB терминальный блок

SPTA 16/ 2-15,0-ZB

1034122

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 76 А, номинальное напряжение (III/2): 1000 В, номинальное сечение: 16 мм², количество потенциалов: 2, количество рядов: 1, количество полюсов в ряду: 2, семейство артикула: SPTA 16/, шаг: 15 мм, тип подключения: Пружинное соединение push-in, монтаж: Волновая пайка, направление подключения драйвера/печатной платы: 60 °, цвет: зеленый, расположение контактов: Зигзагообразные штифты W, Длина штифта [P]: 4,1 мм, Количество сварочных штифтов на потенциал: 3, Тип упаковки: В коробке

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $437.20
Цена за единицу: $8.74
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион тридцать четыре тысячи сто двадцать два
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626540153
Вес / шт. (без упаковки)21.000 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияВ (Индия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийЗИП 16/
Поле15 мм
Количество позицийДва
Способ подключенияПуш-весной связи
Тип установкиПаять волны
Количество уровнейОдин

Электрические параметры

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0.75 мм2 ... 10 мм2 (подключение проводника с открытым терминалом)
2,5 мм2 ... 10 мм2 (быстроразъемное соединение)
Один-провод/контакт, мель стеклопластик0.75 мм2 ... 16 мм2
Проводник поперечное сечение, гибкий0.75 мм2 ... 16 мм2
Сечение проводника AWG кабель / круговых Милов18 ... 4
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0.75 мм2 ... 16 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0.75 мм2 ... 10 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкойМм2 0.75 ... 4 мм2
Длина зачистки18 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (10 - 16 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (10 - 16 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]32.7 мм
Ширина [ Вт ]26.8 мм
Высота [ ч ]42.23 мм
Поле15 мм
Высота (без Штыря припоя)38.13 мм
PIN припоя [П]4.1 мм
Контактный размеры1.2 x 1 мм
Измерение15 мм

Размеры для конструкции PCB

Диаметр отверстия1,7 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест соединение проводниковРаздетый от торцов по величине проводник может быть полностью вставлен в открытии точки терминала без применения чрезмерной силы.
Результат тестаТест пройден
Тест – повторное подключение и отпуститьМЭК 60999-1:1999-11
Тест пройден
Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0.75 мм2 / твердых / > 30 Н
0.75 мм2 / гибкого / > 30 Н
10 мм2 / твердых / > 90 Н
16 мм2 / гибкого / > 100 Н

Механические испытания в соответствии со стандартом

Спецификация теста60947-7-4 МЭК
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02

Электрические испытания

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционного материалаЯ
Напряжение1000 в
Номинальное напряжение изоляции (в III/3)1000 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Классификации


ETIM for 1034122 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 42.23 mm
Number of electrical connections (EF008252) 2
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 15 mm
Rated current In (EF008250) 76 A
Rated voltage (EF000228) 1000 V
Rated surge voltage (EF002993) 8 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Spring clamp connection
Connectable conductor cross section solid-core (EF007337) 0.75 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.75 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.75 mm²
Connectable conductor cross section multi-wired (EF007343) 10 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.7 mm
Length pin (EF006825) 4.1 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
