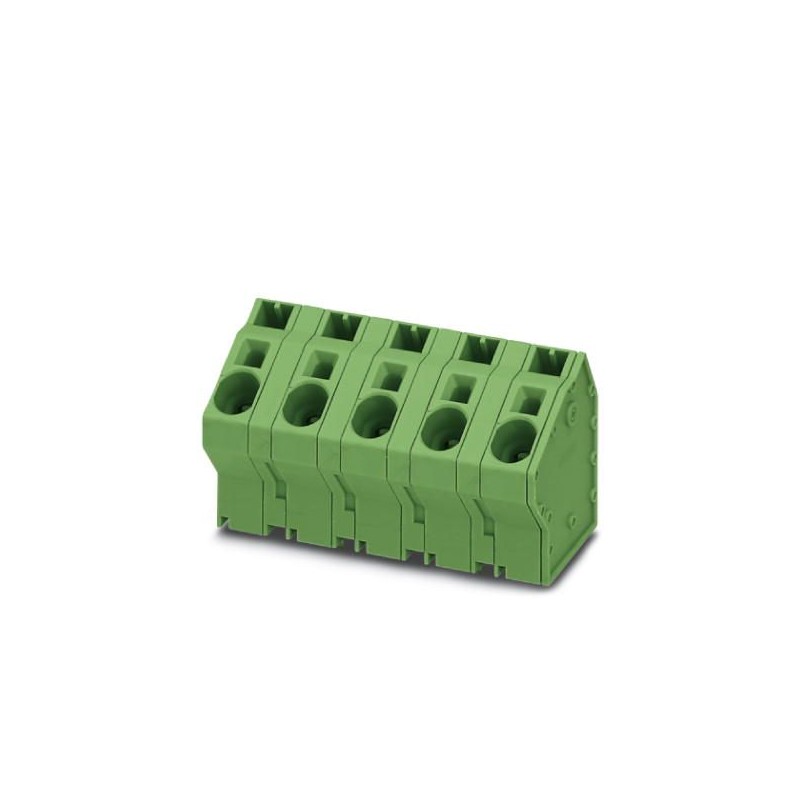

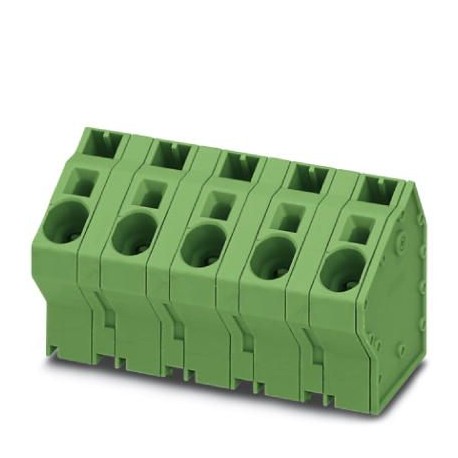

SPTA 16/ 2-15,0-ZB
1034122
PHOENIX_CONTACT
50
PCB terminal block
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Millione trenta quattro mila cento venti due |
---|---|
Unità d'imballaggio | 50 pc |
Quantità di ordine minimo | 50 pc |
Nota | Made to Order (non restituibili) |
GTIN | 4055626540153 |
Peso per Pezzo (escluso imballaggio) | 21.000 g |
Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
Paese di origine | IN (India) |
Articolo breve descrizione | PCB terminal block |
---|---|
Gamma di articoli | SPTA 16/ |
Passo | 15 mm |
Numero di posizioni | Due |
Metodo di connessione | Push-in connessione a molla |
Tipo di montaggio | Saldatura ad onda |
Numero di livelli | Uno |
Corrente nominale | 76 Un |
---|---|
Tensione nominale di isolamento (III/2) | 1000 V |
Tensione d'impulso (III/2) | 8 kV |
Sezione conduttore solido | 0,75 mm2 ... 10 mm2 (per Conduttori di collegamento con il terminale aperto punto) |
---|---|
2,5 mm2 ... 10 mm2 (Push-in di connessione) | |
Filo singolo/punto terminale, stranded GRP | 0,75 mm2 ... 16 mm2 |
Sezione conduttore flessibile | 0,75 mm2 ... 16 mm2 |
Sezione conduttore AWG / kcmil | 18 4 ... |
Sezione conduttore flessibile con puntale senza manicotto di plastica | 0,75 mm2 ... 16 mm2 |
Sezione conduttore flessibile con puntale, con manicotto in plastica | 0,75 mm2 ... 10 mm2 |
2 conduttori con la stessa sezione trasversale, intrecciato, con due puntali con un manicotto di plastica | 0,75 mm2 ... 4 mm2 |
Lunghezza di spelatura | 18 mm |
Nota | WEEE/RoHS-compliant, privo di baffi secondo IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Materiale a contatto con il | Lega Cu |
Le caratteristiche della superficie | Tin-plated |
La superficie di metallo punto terminale (strato superiore) | Stagno (10 - 16 µm Sn) |
La superficie di metallo di saldatura area (strato superiore) | Stagno (10 - 16 µm Sn) |
Materiale isolante | PA |
---|---|
Gruppo materiali isolanti | Io |
CTI secondo IEC 60112 | Sei cento |
Classe di infiammabilità secondo UL 94 | V0 |
Glow wire di infiammabilità indice di GWFI secondo EN 60695-2-12 | Otto cento cinquanta |
Glow wire temperatura di accensione GWIT secondo EN 60695-2-13 | Sette cento settanta cinque |
Temperatura per la palla pressione di prova secondo la norma EN 60695-10-2 | 125 °C |
Lunghezza [ l ] | 32,7 mm |
---|---|
Larghezza [ w ] | 26,8 mm |
Altezza [ h ] | 42.23 mm |
Passo | 15 mm |
Altezza (senza spina a saldare) | 38.13 mm |
Spina a saldare [P] | 4.1 mm |
Pin dimensioni | 1,2 x 1 mm |
La dimensione di una | 15 mm |
Tipo di imballaggio | imballato in cartone |
---|---|
Pezzi per confezione | Cinquanta |
Denominazione unità di imballaggio | Pz. |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
Temperatura ambiente (esercizio) | -40 °C |
Collegamento del conduttore di test | Il spogliato le estremità del più grande direttore può essere completamente inserito nell'apertura del punto terminale senza l'uso di forza eccessiva. |
---|---|
Risultato del Test | Test superato |
Test ripetuto, di connessione e di rilascio | IEC 60999-1:1999-11 |
Test superato | |
Test per il conduttore danno e il rilassamento | IEC 60999-1:1999-11 |
Test superato |
Prova di Pull-out | IEC 60999-1:1999-11 |
---|---|
Test superato | |
Sezione conduttore / conduttore / tipo di forza di trazione | 0,75 mm2 / solido / > 30 N |
0,75 mm2 / flessibile / > 30 N | |
10 mm2 / solido / > 90 N | |
16 mm2 / flessibile / > 100 N |
Specifiche di prova | IEC 60947-7-4 |
---|---|
Controllo dimensionale | Superamento del Test IEC 60512-1-2:2002-02 |
Corrente nominale | 76 Un |
---|---|
Tensione nominale di isolamento (III/2) | 1000 V |
Tensione d'impulso (III/2) | 8 kV |
Specifica | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
---|---|
Gruppo materiali isolanti | Io |
Tensione | 1000 V |
Tensione nominale di isolamento (III/3) | 1000 V |
Tensione nominale di isolamento (III/2) | 1000 V |
Tensione nominale di isolamento (II/2) | 1000 V |
Tensione d'impulso (III/3) | 8 kV |
Tensione d'impulso (III/2) | 8 kV |
Tensione d'impulso (II/2) | 6 kV |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
