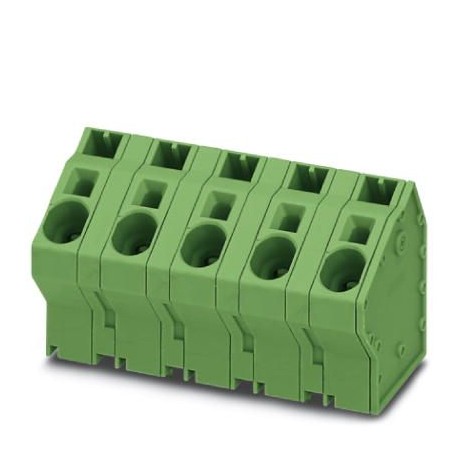

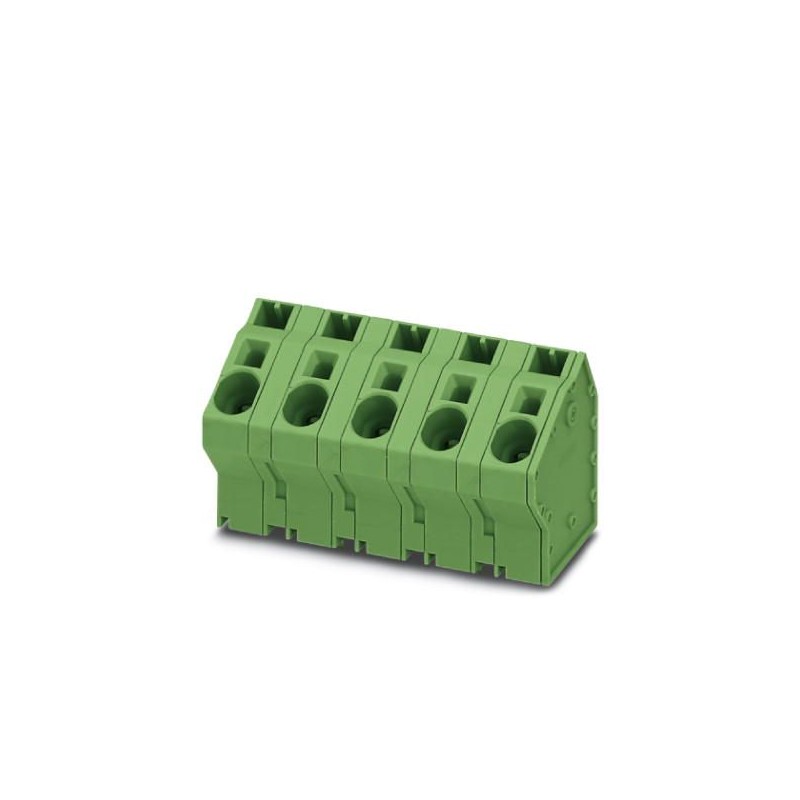

SPTA 16/ 2-15,0-ZB 1034122 PHOENIX CONTACT Do PWB bloco terminal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SPTA 16/ 2-15,0-ZB 1034122 PHOENIX CONTACT Do PWB bloco terminal

SPTA 16/ 2-15,0-ZB

1034122

PHOENIX_CONTACT

50

Do PWB bloco terminal

Mais detalhes


Conectores > Terminal para circuito impresso

Conectores PCB

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $337.11
Preço unitário: $6.74

Quantidade Preço
50+$6.74
100+$6.59
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Chave De Dados Comerciais

OrderkeyUm milhão trinta e quatro mil cento e vinte e dois
Embalagem da unidade50 pc
Quantidade de ordem mínima50 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quinhentos e quarenta mil cento cinqüenta e três
Peso por Peça (excluindo embalagem)21.000 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e nove mil e dez
País de origemEM (Índia)

Propriedades do Item

Breve descrição do artigoDo PWB bloco terminal
Gama de artigosSPTA 16/
Campo15 mm
Número de posiçõesDois
Método de ligaçãoEmpurre-as na primavera de conexão
Tipo de montagemOnda de solda
Número de níveisUm

Parâmetros elétricos

Corrente nominal76 A
Tensão de isolamento nominal (III/2)1000 V
Nominal a tensão de pico (III/2)8 kV

Capacidade de conexão

Condutor de seção transversal do sólido0,75 mm2 a 10 mm2 (conexão do Condutor com a abrir o terminal ponto)
2,5 mm2 a 10 mm2 (Push-in de conexão)
Único-fios/ponto terminal, encalhado GRP0,75 mm2 16 mm2 ...
Condutor de seção transversal flexível0,75 mm2 16 mm2 ...
Condutor de seção transversal AWG / kcmil18 4 ...
Condutor de seção transversal flexível, com virola, sem manga de plástico0,75 mm2 16 mm2 ...
Condutor de seção transversal, flexível, com virola, com luva plástica0,75 mm2 10 mm2 ...
2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica0,75 mm2 4 mm2 ...
Comprimento de decapagem18 mm

Material os dados de contato

NotaWEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201
Material de contatoCu liga
As características de superfícieEstanho
Superfície de Metal ponto terminal (camada superior)Estanho (10 - 16 µm Sn)
A superfície do Metal de solda área (camada superior)Estanho (10 - 16 µm Sn)

Material de dados - habitação

Material isolantePA
Material isolante grupoEu
CTI, de acordo com a norma IEC 60112Seiscentos
Classificação de inflamabilidade de acordo com UL 94V0
Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12Oitocentos e cinqüenta
Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13Setecentos e setenta e cinco
Temperatura a pressão de teste de acordo com EN 60695-10-2125 °C

Dimensões do produto

Comprimento [ l ]32.7 mm
Largura [ w ]De 26,8 mm
Altura [ h ]42.23 mm
Campo15 mm
Altura (sem solda pinos)38.13 mm
Solda do pino [P]4.1 mm
Pin dimensões1.2 x 1 mm
Dimensão um15 mm

Dimensões para projeto de PCB

Diâmetro do furo1.7 mm

A informação da embalagem

Tipo de embalagemembalados em caixas de papelão
Peças por pacoteCinqüenta
Denominação de embalagem unidadesOs Pcs.

Condições ambientais

Ambiente temperatura de armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C A 100 °C
Temperatura ambiente (operação)-40 °C

Rescisão e o método de conexão

Conexão do condutor de testeO despojado-fora das extremidades dos maiores condutor pode ser completamente inserido na abertura do terminal de ponto sem o uso de força excessiva.
Resultado do testeTeste passado
Teste – repetidas de ligação e lançamentoIEC 60999-1:1999-11
Teste passado
Teste para condutor de danos e desapertoIEC 60999-1:1999-11
Teste passado

Pull-out test

Pull-out testIEC 60999-1:1999-11
Teste passado
Condutor de seção transversal / tipo do condutor / força de tração0,75 mm2 / sólido / > 30 N
0,75 mm2 / flexível / > 30 N
10 mm2 / sólido / > 90 N
16 mm2 / flexível / > 100 N

Ensaios mecânicos de acordo com a norma

Teste de especificaçãoIEC 60947-7-4
Dimensional de testeTeste passado IEC 60512-1-2:2002-02

Testes elétricos

Corrente nominal76 A
Tensão de isolamento nominal (III/2)1000 V
Nominal a tensão de pico (III/2)8 kV

Ar e folgas de distâncias

EspecificaçãoIEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
Material isolante grupoEu
Tensão1000 V
Tensão de isolamento nominal (III/3)1000 V
Tensão de isolamento nominal (III/2)1000 V
Tensão de isolamento nominal (II/2)1000 V
Nominal a tensão de pico (III/3)8 kV
Nominal a tensão de pico (III/2)8 kV
Nominal a tensão de pico (II/2)6 kV

Normas e Regulamentos

Conexão em acc. com o padrão dePT-VDE
Classificação de inflamabilidade de acordo com UL 94V0

Classificações
