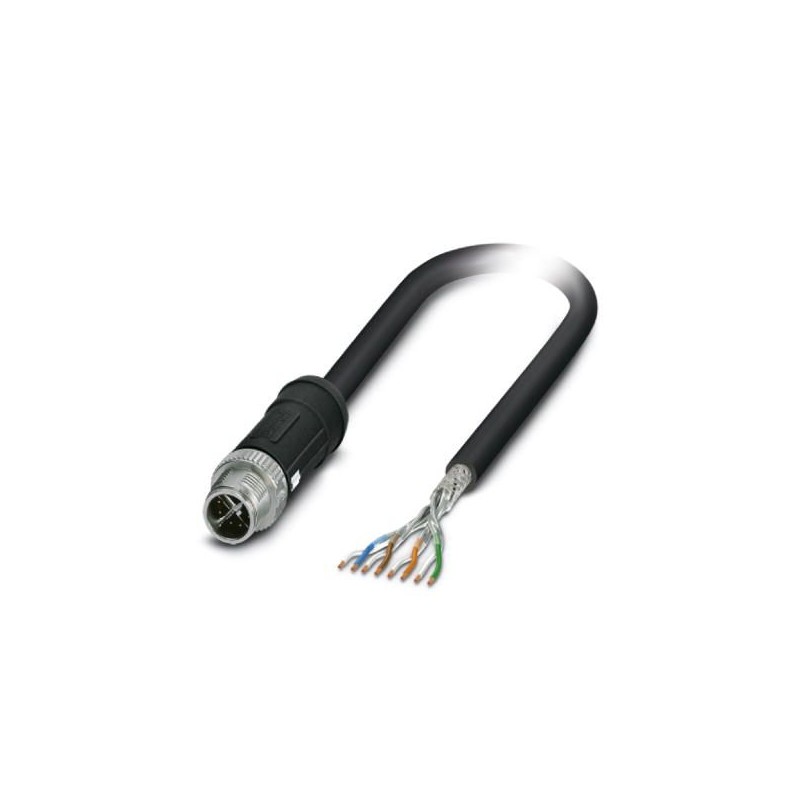

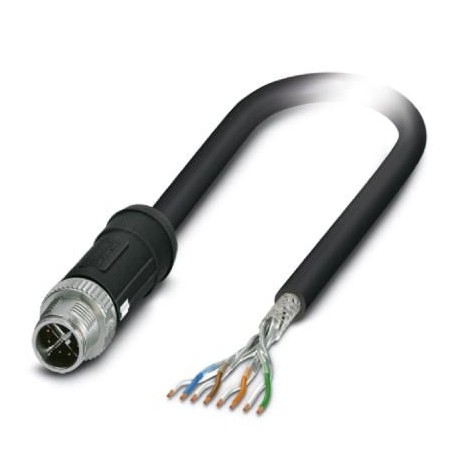

NBC-MSX/ 2,0-94S SCO RAIL 1415599 PHOENIX CONTACT Сетевой кабель
NBC-MSX/ 2,0-94S SCO RAIL
1415599
PHOENIX_CONTACT
Сетевой кабель
Сетевой кабель, CAT6A Ethernet (10 Гбит/с), 8-контактный, безгалогенный, экранированный, прямой разъем M12, кодировка: X SPEEDCON / IP67, до свободного конца кабеля, длина кабеля: 2 м
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 1415599 |
|---|---|
| Упаковочная единица | 1 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| Страница каталога | Стр. 408 (C-2-2017) |
| GTIN | 4055626047669 |
| Вес/шт. (без упаковки) | 134,760 GRM |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (Разъем М12) |
Общие характеристики
| Расчетный ток при 40 ℃ | 0,5 A |
|---|---|
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-109 |
| Шок, вибрация EN 50155 |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP67 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 8 |
| Кодирование | X (Данные) |
| Цвет | черный |
| Материал (компоненты) | CuZn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| TPU (Держатель контактов) | |
| PA 6.6 (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Сопротивление изоляции | ≥ 100 MΩ |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C |
Параметры, головка 2
| Исполнение головки | свободный конец |
|---|---|
| Цвет | черный |
| Длина снятой части оболочки (неоконцованный кабель) | 0,5 мм |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-109 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты / нормативные документы | EN 50155 |
Кабель
| Тип кабеля | Ethernet для железнодорожного транспорта |
|---|---|
| Тип кабеля (краткое обозначение) | 94S |
| Тип сигнала/категория | Ethernet CAT7, 10 Гбит/с |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Сечение провода | 4x 2x 0,14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1,05 мм ±0,1 мм |
| Цвета жил | белый-синий, белый-оранжевый, белый-зеленый, белый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Общая скрутка | 4 пары с продольной скруткой |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | черный |
| Наружный диаметр кабеля D | 6,6 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Прочность на разрыв GRP | ≤ 60 Н (кратковременно) |
| ≤ 15 Н (длительно) | |
| Масса кабеля | 59 кг/км |
| Вес меди | 28 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | Ячеистый полиэтилен |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление кабеля | ≤ 145 Ом/км |
| Производственная мощность | 44 нФ (на километр) |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 100 дБ (при 1 МГц) |
| 99 дБ (при 10 МГц) | |
| 95 дБ (при 100 МГц) | |
| 92 дБ (при 200 МГц) | |
| 90 дБ (при 250 МГц) | |
| 83 дБ (при 500 МГц) | |
| 81 дБ (при 600 МГц) | |
| 80 дБ (при 700 МГц) | |
| 77 дБ (при 800 МГц) | |
| 75 дБ (при 900 МГц) | |
| 74 дБ (при 1000 МГц) | |
| 72 дБ (при 1100 МГц) | |
| 70 дБ (при 1200 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 97 дБ (при 1 МГц) |
| 96 дБ (при 10 МГц) | |
| 92 дБ (при 100 МГц) | |
| 89 дБ (при 200 МГц) | |
| 87 дБ (при 250 МГц) | |
| 80 дБ (при 500 МГц) | |
| 78 дБ (при 600 МГц) | |
| 77 дБ (при 700 МГц) | |
| 74 дБ (при 800 МГц) | |
| 72 дБ (при 900 МГц) | |
| 71 дБ (при 1000 МГц) | |
| 69 дБ (при 1100 МГц) | |
| 67 дБ (при 1200 МГц) | |
| Ослабление | 0,25 дБ (при 1 МГц) |
| 0,76 дБ (при 10 МГц) | |
| 2,49 дБ (при 100 МГц) | |
| 3,69 дБ (при 200 МГц) | |
| 4,18 дБ (при 250 МГц) | |
| 5,6 дБ (при 500 МГц) | |
| 6,74 дБ (при 600 МГц) | |
| 7,32 дБ (при 700 МГц) | |
| 7,89 дБ (при 800 МГц) | |
| 8,5 дБ (при 900 МГц) | |
| 9,11 дБ (при 1000 МГц) | |
| 9,5 дБ (при 1100 МГц) | |
| 9,9 дБ (при 1200 МГц) | |
| Затухание несогласованности (RL) | 24 дБ (при 1 МГц) |
| 33,9 дБ (при 10 МГц) | |
| 38,3 дБ (при 100 МГц) | |
| 35,3 дБ (при 200 МГц) | |
| 32,9 дБ (при 250 МГц) | |
| 29,7 дБ (при 500 МГц) | |
| 30,6 дБ (при 600 МГц) | |
| 31 дБ (при 700 МГц) | |
| 26,7 дБ (при 800 МГц) | |
| 28,6 дБ (при 900 МГц) | |
| 27,5 дБ (при 1000 МГц) | |
| 26,9 дБ (при 1100 МГц) | |
| 26,3 дБ (при 1200 МГц) | |
| Переходное затухание | 100 дБ (при 1 МГц) |
| 99 дБ (при 10 МГц) | |
| 93 дБ (при 100 МГц) | |
| 88 дБ (при 200 МГц) | |
| 86 дБ (при 250 МГц) | |
| 78 дБ (при 500 МГц) | |
| 74 дБ (при 600 МГц) | |
| 72 дБ (при 700 МГц) | |
| 69 дБ (при 800 МГц) | |
| 67 дБ (при 900 МГц) | |
| 65 дБ (при 1000 МГц) | |
| 63 дБ (при 1100 МГц) | |
| 61 дБ (при 1200 МГц) | |
| Суммированное переходное затухание (PS-ACR) | 97 дБ (при 1 МГц) |
| 96 дБ (при 10 МГц) | |
| 90 дБ (при 100 МГц) | |
| 85 дБ (при 200 МГц) | |
| 83 дБ (при 250 МГц) | |
| 75 дБ (при 500 МГц) | |
| 71 дБ (при 600 МГц) | |
| 69 дБ (при 700 МГц) | |
| 66 дБ (при 800 МГц) | |
| 64 дБ (при 900 МГц) | |
| 62 дБ (при 1000 МГц) | |
| 60 дБ (при 1100 МГц) | |
| 58 дБ (при 1200 МГц) | |
| Скорость передачи сигнала | 0,78 c |
| Время распространения сигнала | 4,4 нСм/м |
| Экранирующая способность | 60 дБ (до 1000 МГц) |
| Подавление помех | 90 дБ (до 1000 МГц) |
| Сопротивление устройства сопряжения | 5,00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | 125 В AC (Uo) |
| Испытательное напряжение, фаза / фаза | 1000 В AC (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1000 В AC (50 Гц, 1 мин) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II) |
| DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| EN 45545-2 | |
| EN 50306-4 | |
| NF F16-101 (Классификация C / F1) | |
| NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Класс A) | |
| UIC 564-2 (Класс A) | |
| Негорючесть | согласно EN 60332-1-2 |
| EN 60332-3-25 | |
| согласно ISO 14572 5.21 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| согласно EN 60684-2 | |
| Маслостойкость | согласно EN 60684-2, 72 ч при 100 °C, IRM 902 |
| Стойкость, прочие данные | стойкость к топливу согласно EN 60684-2, 72 ч при 100 °C, IRM 903 |
| стойкость к окислению согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10-6 | |
| Плотность дымовых газов | EN 61034-2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 8 |
| Type of electrical connection, field-sided (EF005525) | Other |
| Positioning cable feed, field-sided (EF005928) | Other |
| Cable length (EF000536) | 2 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Black |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Vulcanize (EF004115) | No |
| Material contact body (EF008248) | Other |
| Material of contact surface (EF004020) | Other |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Rated current In (EF008250) | 0.5 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP65 |
