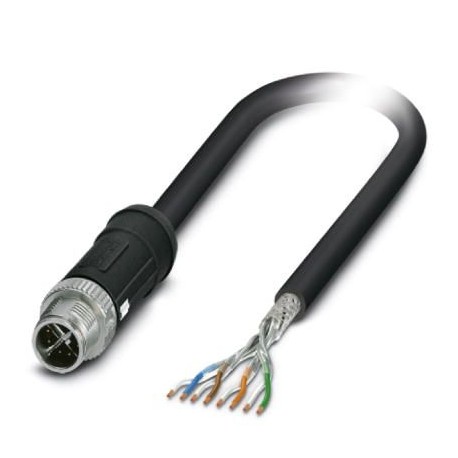

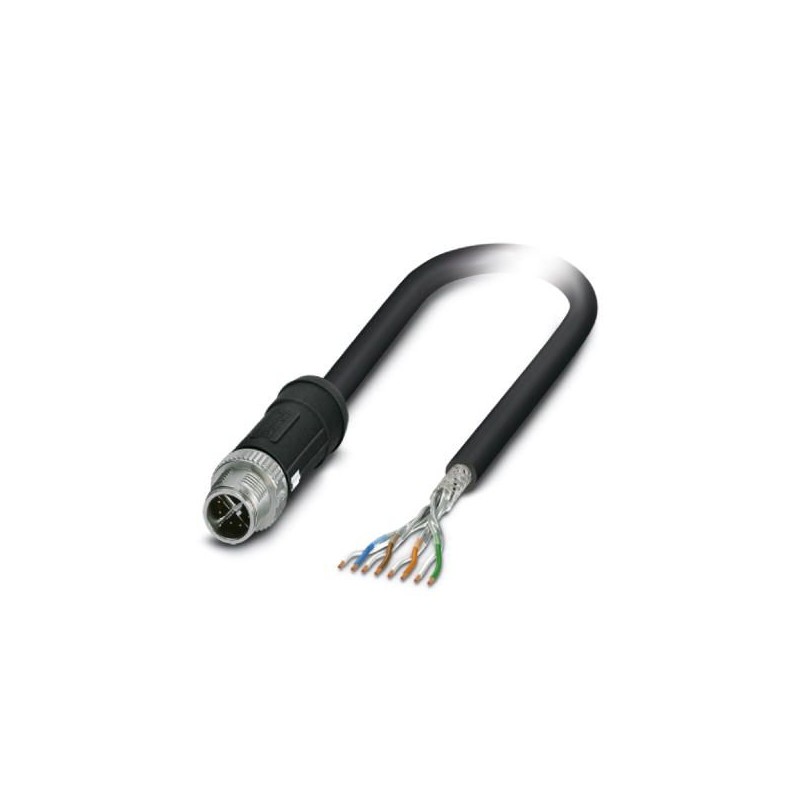

NBC-MSX/ 2,0-94S SCO RAIL
1415599
PHOENIX_CONTACT
1
Câble de réseau
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1415599 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 408 (C-2-2017) |
GTIN | 4055626047669 |
Poids par pièce (hors emballage) | 0,135 KGM |
Numéro du tarif douanier | 85444210 |
Pays d'origine | PL (Pologne) |
Indice de protection | IP65 |
---|---|
IP67 | |
Température ambiante (fonctionnement) | -25 °C ... 90 °C (Connecteurs M12) |
Courant de référence à 40 ℃ | 0,5 A |
---|---|
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 8 |
Type de signal/catégorie | Ethernet CAT6A, 10 Gbit/s |
Normes / Spécifications | Connecteur M12 CEI 61076-2-109 |
Choc, vibration EN 50155 |
Type tête | Connecteur droite M12 SPEEDCONNEC / IP67 |
---|---|
Nombre de pôles (modèle d'enfichage) | 8 |
Détrompage | X (Données) |
Coloris | noir |
Matériel (composants) | CuZn (Contact) |
Ni/Au (Surface des contacts) | |
TPU (Porte-contacts) | |
PA 6.6 (Surface de prise) | |
Zinc moulé sous pression, nickelé (Raccordement vissé) | |
Normes/prescriptions matériel | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Résistance d'isolement | ≥ 100 MΩ |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm |
Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Type tête | extrémité libre |
---|---|
Coloris | noir |
Longueur à dénuder de la gaine (extrémité non terminée) | 0,5 mm |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-109 |
Désignation de la norme | Choc, vibration |
Normes/Prescriptions | EN 50155 |
Type de câble | Applications ferroviaires Ethernet |
---|---|
Type de câble (symbole) | 94S |
Type de signal/catégorie | Ethernet CAT7, 10 Gbit/s |
Structure de câble | 4x2xAWG26/7 ; S/FTP |
Section du conducteur | 4x 2x 0,14 mm² |
AWG ligne de signaux | 26 |
Structure du conducteur ligne de signal | 7x 0,16 mm |
Diamètre du fil avec isolant | 1,05 mm ±0,1 mm |
Coloris des fils | blanc-bleu, blanc-orange, blanc-vert, blanc-marron |
Câblage par paire | 2 fils par paire |
Type de blindage de paire | Feuille en polyester recouverte d'alu |
Câblage total | 4 paires torsadées longitudinalement |
Blindage | Tresse en fils de cuivre étamé |
Gaine extérieure, coloris | noir |
Diamètre extérieur du câble D | 6,6 mm ±0,2 mm |
Rayon de courbure minimum, position fixe | 6 x D |
Résistance à la traction GRP | ≤ 60 N (brièvement) |
≤ 15 N (constant) | |
Poids du câble | 59 kg/km |
Poids du cuivre | 28 kg/km |
Gaine extérieure, matériau | PE-X |
Matériau Isolant du fil | PE cellulaire |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 5 GΩ*km |
Résistance du conducteur | ≤ 145 Ω/km |
Capacité en service | 44 nF (par kilomètre) |
Impédance d'onde | 100 Ω ±5 Ω (pour 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 100 dB (pour 1 MHz) |
99 dB (pour 10 MHz) | |
95 dB (pour 100 MHz) | |
92 dB (pour 200 MHz) | |
90 dB (pour 250 MHz) | |
83 dB (pour 500 MHz) | |
81 dB (pour 600 MHz) | |
80 dB (pour 700 MHz) | |
77 dB (pour 800 MHz) | |
75 dB (pour 900 MHz) | |
74 dB (pour 1000 MHz) | |
72 dB (pour 1100 MHz) | |
70 dB (pour 1200 MHz) | |
Paradiaphonie cumulée (PSNEXT) | 97 dB (pour 1 MHz) |
96 dB (pour 10 MHz) | |
92 dB (pour 100 MHz) | |
89 dB (pour 200 MHz) | |
87 dB (pour 250 MHz) | |
80 dB (pour 500 MHz) | |
78 dB (pour 600 MHz) | |
77 dB (pour 700 MHz) | |
74 dB (pour 800 MHz) | |
72 dB (pour 900 MHz) | |
71 dB (pour 1000 MHz) | |
69 dB (pour 1100 MHz) | |
67 dB (pour 1200 MHz) | |
Atténuation | 0,25 dB (pour 1 MHz) |
0,76 dB (pour 10 MHz) | |
2,49 dB (pour 100 MHz) | |
3,69 dB (pour 200 MHz) | |
4,18 dB (pour 250 MHz) | |
5,6 dB (pour 500 MHz) | |
6,74 dB (pour 600 MHz) | |
7,32 dB (pour 700 MHz) | |
7,89 dB (pour 800 MHz) | |
8,5 dB (pour 900 MHz) | |
9,11 dB (pour 1000 MHz) | |
9,5 dB (pour 1100 MHz) | |
9,9 dB (pour 1200 MHz) | |
Affaiblissement de régularité (RL) | 24 dB (pour 1 MHz) |
33,9 dB (pour 10 MHz) | |
38,3 dB (pour 100 MHz) | |
35,3 dB (pour 200 MHz) | |
32,9 dB (pour 250 MHz) | |
29,7 dB (pour 500 MHz) | |
30,6 dB (pour 600 MHz) | |
31 dB (pour 700 MHz) | |
26,7 dB (pour 800 MHz) | |
28,6 dB (pour 900 MHz) | |
27,5 dB (pour 1000 MHz) | |
26,9 dB (pour 1100 MHz) | |
26,3 dB (pour 1200 MHz) | |
Atténuation des interférences diaphoniques (ACR) | 100 dB (pour 1 MHz) |
99 dB (pour 10 MHz) | |
93 dB (pour 100 MHz) | |
88 dB (pour 200 MHz) | |
86 dB (pour 250 MHz) | |
78 dB (pour 500 MHz) | |
74 dB (pour 600 MHz) | |
72 dB (pour 700 MHz) | |
69 dB (pour 800 MHz) | |
67 dB (pour 900 MHz) | |
65 dB (pour 1000 MHz) | |
63 dB (pour 1100 MHz) | |
61 dB (pour 1200 MHz) | |
Puissance additionnée de l'atténuation des interférences diaphoniques (PS-ACR) | 97 dB (pour 1 MHz) |
96 dB (pour 10 MHz) | |
90 dB (pour 100 MHz) | |
85 dB (pour 200 MHz) | |
83 dB (pour 250 MHz) | |
75 dB (pour 500 MHz) | |
71 dB (pour 600 MHz) | |
69 dB (pour 700 MHz) | |
66 dB (pour 800 MHz) | |
64 dB (pour 900 MHz) | |
62 dB (pour 1000 MHz) | |
60 dB (pour 1100 MHz) | |
58 dB (pour 1200 MHz) | |
Vitesse du signal | 0,78 c |
Durée du parcours du signal | 4,4 ns/m |
Effet d'écran | 60 dB (jusqu'à 1000 MHz) |
Elimination de la puissance perturbatrice | 90 dB (jusqu'à 1000 MHz) |
Résistance de liaison | 5,00 mΩ/m (pour 10 MHz) |
Tension nominale câble | 125 V AC (Uo) |
Tension d'essai fil/fil | 1000 V AC (50 Hz, 1 min) |
Tension d'essai fil/blindage | 1000 V AC (50 Hz, 1 min) |
Protection incendie dans les véhicules ferroviaires | BS 6853 (Câble interne Ia, Ib, II / câble externe Ia, Ib, II) |
DIN 5510-2 (Niveau de protection incendie 1, 2, 3, 4) | |
EN 45545-2 | |
EN 50306-4 | |
NF F16-101 (Classification C / F1) | |
NF F16-101 (Câble interne A1, A2, B / Câble externe A1, A2, B) | |
NFPA 130 | |
PN-K-02511 (Classe A) | |
UIC 564-2 (Classe A) | |
Résistance à la propagation des flammes | selon EN 60332-1-2 |
EN 60332-3-25 | |
selon ISO ISO 14572 5.21 (UN ECE-R 118.01) | |
Absence d'halogène | selon EN 50267-2-1 |
selon EN 60684-2 | |
Résistance à l'huile | selon EN 60684-2, 72 h à 100 °C, IRM 902 |
Résistance spéciale | résistant aux carburants selon EN 60684-2, 72 h à 100 °C, IRM 903 |
résistant à l'ozone selon EN 50306-4, 72 h à 40 °C, procédure B, concentration en volume 200 x 10-6 | |
Etanche aux fumées | EN 61034-2 |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
