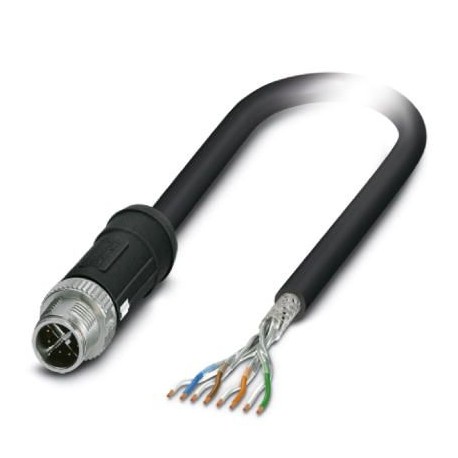

NBC-MSX/ 2,0-94S SCO RAIL 1415599 PHOENIX CONTACT Cabo de rede
NBC-MSX/ 2,0-94S SCO RAIL
1415599
PHOENIX_CONTACT
Cabo de rede

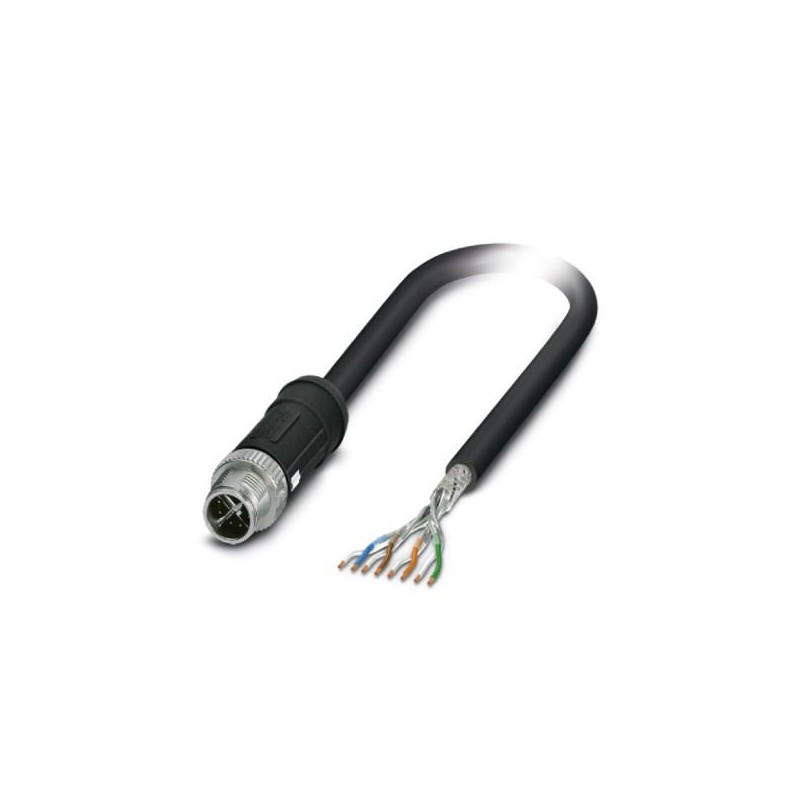

Cabo de rede, Ethernet CAT6A (10 GBit/s), 8 polos sem halogênio, blindado, conector reto M12, codificação: X SPEEDCON / IP67, para extremidade livre do cabo, comprimento do cabo: 2 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1415599 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 408 (C-2-2017) |
| GTIN | 4055626047669 |
| Peso por unidade (exclusive embalagem) | 134,760 GRM |
| Número do imposto alfandegário | 85444210 |
| País de origem | PL (Polônia) |
Condições ambiente
| Grau de proteção | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector M12) |
Dados Gerais
| Corrente nominal a 40 °C | 0,5 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 8 |
| Tipo de sinal/categoria | Ethernet CAT6A, 10 GBit/s |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-109 |
| Choque, vibração EN 50155 |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 8 |
| Codificação | X (Dados) |
| Cor | preto |
| Material (componentes) | CuZn (Contato) |
| Ni/Au (Superfície de contato) | |
| TPU (Porta-contatos) | |
| PA 6.6 (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Normas/disposições do material | PA 6.6: Proteção contra incêndio em veículos sobre trilhos - Conjuntos de requisitos R22, R23 e R24 conf. DIN EN 45545-2 (Nível de perigo HL1 - HL3) |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Valores característicos Cabeça 2
| Formato da cabeça | extremidade livre do condutor |
|---|---|
| Cor | preto |
| Comprimento de decapagem do revestimento (extremidade livre do condutor) | 0,5 mm |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-109 |
| Designação padrão | Choque, vibração |
| Normas / Determinações | EN 50155 |
Linha
| Tipo de cabo | Aplicações ferroviárias Ethernet |
|---|---|
| Tipo de cabo (código) | 94S |
| Tipo de sinal/categoria | Ethernet CAT7, 10 GBit/s |
| Instalação do cabo | 4x2xAWG26/7; S/FTP |
| Bitola do condutor | 4x 2x 0,14 mm² |
| Linha de sinal AWG | 26 |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 1,05 mm ±0,1 mm |
| Cores de condutor | branco-azul, branco-laranja, branco-verde, branco-marrom |
| Par trançado | 2 condutores para o par |
| Tipo de blindagem dupla | Folha de poliéster revestida de alumínio |
| Trançado total | 4 pares trançados longitudinalmente |
| Blindagem | condutores de cobre galvanizados |
| Revestimento externo, cor | preto |
| Diâmetro externo do cabo D | 6,6 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 6 x D |
| Resistência à tração GRP | ≤ 60 N (curto prazo) |
| ≤ 15 N (contínuo) | |
| Peso do cabo | 59 kg/km |
| Peso do cobre | 28 kg/km |
| Revestimento externo, material | PE-X |
| Material isolante do condutor | Célula PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 5 GΩ*km |
| Resistência do condutor | ≤ 145 Ω/km |
| Capacidade operacional | 44 nF (por quilômetro) |
| Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 100 dB (com 1 MHz) |
| 99 dB (com 10 MHz) | |
| 95 dB (com 100 MHz) | |
| 92 dB (com 200 MHz) | |
| 90 dB (com 250 MHz) | |
| 83 dB (com 500 MHz) | |
| 81 dB (com 600 MHz) | |
| 80 dB (com 700 MHz) | |
| 77 dB (com 800 MHz) | |
| 75 dB (com 900 MHz) | |
| 74 dB (com 1000 MHz) | |
| 72 dB (com 1100 MHz) | |
| 70 dB (com 1200 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 97 dB (com 1 MHz) |
| 96 dB (com 10 MHz) | |
| 92 dB (com 100 MHz) | |
| 89 dB (com 200 MHz) | |
| 87 dB (com 250 MHz) | |
| 80 dB (com 500 MHz) | |
| 78 dB (com 600 MHz) | |
| 77 dB (com 700 MHz) | |
| 74 dB (com 800 MHz) | |
| 72 dB (com 900 MHz) | |
| 71 dB (com 1000 MHz) | |
| 69 dB (com 1100 MHz) | |
| 67 dB (com 1200 MHz) | |
| Atenuação | 0,25 dB (com 1 MHz) |
| 0,76 dB (com 10 MHz) | |
| 2,49 dB (com 100 MHz) | |
| 3,69 dB (com 200 MHz) | |
| 4,18 dB (com 250 MHz) | |
| 5,6 dB (com 500 MHz) | |
| 6,74 dB (com 600 MHz) | |
| 7,32 dB (com 700 MHz) | |
| 7,89 dB (com 800 MHz) | |
| 8,5 dB (com 900 MHz) | |
| 9,11 dB (com 1000 MHz) | |
| 9,5 dB (com 1100 MHz) | |
| 9,9 dB (com 1200 MHz) | |
| Atenuação do fluxo de retorno (RL) | 24 dB (com 1 MHz) |
| 33,9 dB (com 10 MHz) | |
| 38,3 dB (com 100 MHz) | |
| 35,3 dB (com 200 MHz) | |
| 32,9 dB (com 250 MHz) | |
| 29,7 dB (com 500 MHz) | |
| 30,6 dB (com 600 MHz) | |
| 31 dB (com 700 MHz) | |
| 26,7 dB (com 800 MHz) | |
| 28,6 dB (com 900 MHz) | |
| 27,5 dB (com 1000 MHz) | |
| 26,9 dB (com 1100 MHz) | |
| 26,3 dB (com 1200 MHz) | |
| Atenuação de linha cruzada (ACR) | 100 dB (com 1 MHz) |
| 99 dB (com 10 MHz) | |
| 93 dB (com 100 MHz) | |
| 88 dB (com 200 MHz) | |
| 86 dB (com 250 MHz) | |
| 78 dB (com 500 MHz) | |
| 74 dB (com 600 MHz) | |
| 72 dB (com 700 MHz) | |
| 69 dB (com 800 MHz) | |
| 67 dB (com 900 MHz) | |
| 65 dB (com 1000 MHz) | |
| 63 dB (com 1100 MHz) | |
| 61 dB (com 1200 MHz) | |
| Atenuação de linha cruzada com soma de potência (PS-ACR) | 97 dB (com 1 MHz) |
| 96 dB (com 10 MHz) | |
| 90 dB (com 100 MHz) | |
| 85 dB (com 200 MHz) | |
| 83 dB (com 250 MHz) | |
| 75 dB (com 500 MHz) | |
| 71 dB (com 600 MHz) | |
| 69 dB (com 700 MHz) | |
| 66 dB (com 800 MHz) | |
| 64 dB (com 900 MHz) | |
| 62 dB (com 1000 MHz) | |
| 60 dB (com 1100 MHz) | |
| 58 dB (com 1200 MHz) | |
| Velocidade de sinal | 0,78 c |
| Tempo de processamento de sinal | 4,4 ns/m |
| Atenuação de proteção | 60 dB (até 1.000 MHz) |
| Supressão da interferência | 90 dB (até 1.000 MHz) |
| Resistência de acoplamento | 5,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 125 V AC (Uo) |
| Tensão de teste condutor/condutor | 1000 V AC (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 1000 V AC (50 Hz, 1 min) |
| Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Cabo interno Ia, Ib, II / cabo externo Ia, Ib, II) |
| DIN 5510-2 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
| EN 45545-2 | |
| EN 50306-4 | |
| NF F16-101 (Classificação C / F1) | |
| NF F16-101 (Cabo interno A1, A2, B / cabo externo A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 (Classe A) | |
| UIC 564-2 (Classe A) | |
| Anti-inflamabilidade | conforme EN 60332-1-2 |
| EN 60332-3-25 | |
| conforme ISO 14572 5.21 (UN ECE-R 118.01) | |
| Ausência de halogênio | conforme EN 50267-2-1 |
| conforme EN 60684-2 | |
| Resistência ao óleo | conforme EN 60684-2, 72 h com 100 °C, IRM 902 |
| Outras resistências | resistente a combustíveis conforme EN 60684-2, 72 h com 100 °C, IRM 903 |
| resistente a ozônio conforme EN 50306-4, 72 h com 40 °C, método B, concentração de volume 200 x 10-6 | |
| Resistência ao gás de combustão | EN 61034-2 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Outro |
| Comprimento do cabo (EF000536) | 2 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Preto |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP65 |
