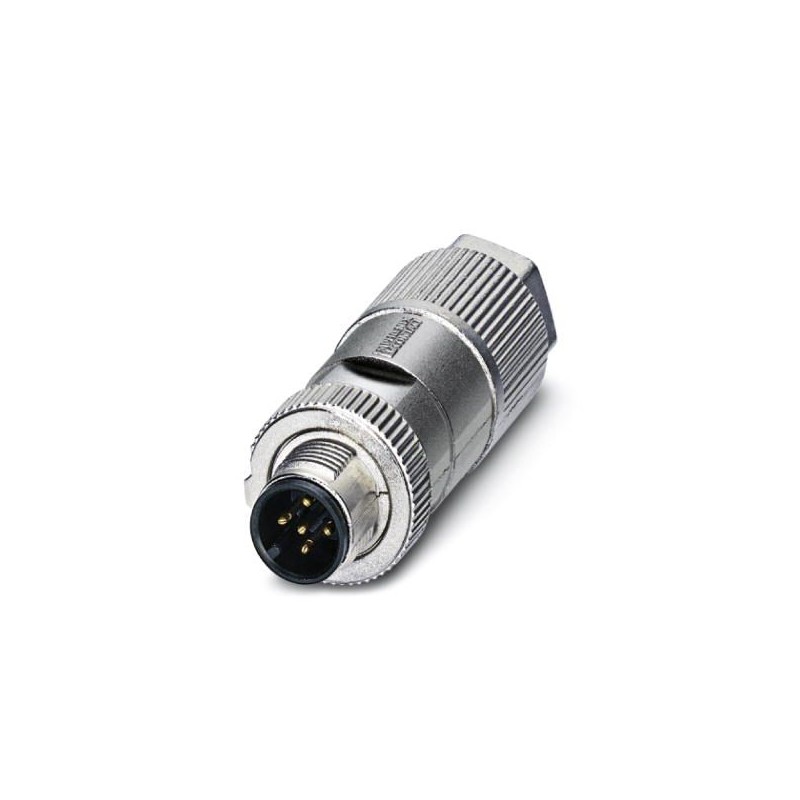

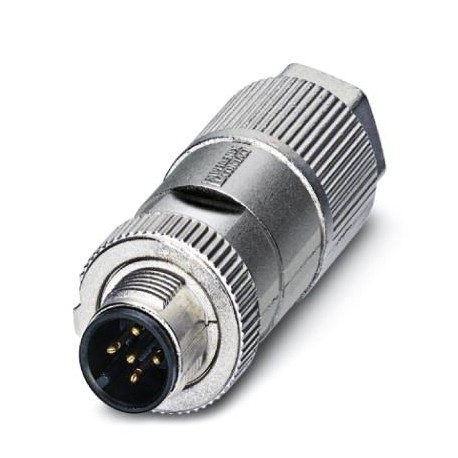

SACC-M12MS-5QO SH DN 1422759 PHOENIX CONTACT Датчик/разъем привода
SACC-M12MS-5QO SH DN
1422759
PHOENIX_CONTACT
Датчик/разъем привода
Разъемы для передачи данных, CANopen®, DeviceNet™, 5-полюсные, без галогенов, экранированный, прямой штекерный разъем M12, A, скользящее соединение. изоляция, материал накатки: цинковое литье под давлением, никелированная, наружный диаметр проволоки 5 мм... 9,7 мм
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста двадцать две тысячи семьсот пятьдесят девять |
|---|---|
| Единица упаковки | 1 ПК |
| Страница каталога | Страница 423 (С-2-2017) |
| ГНТП | 4055626312965 |
| Вес / шт. (без упаковки) | 40.500 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Размеры
| Размер ключа-накидная гайка | 15 мм |
|---|---|
| Диаметр корпуса | 19 мм |
| Длина | 58 мм |
| Внешний диаметр кабеля | 5 мм ... 9.7 мм |
| Длина зачистки оболочки | ≥ 80 мм |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -40 °C ... 85 °С (штекер / гнездо) |
|---|---|
| Температура окружающей среды (сборка) | -5 °С ... 50 °С |
| Степень защиты | Защиты IP65 |
| Защиты IP67 |
Общие
| Номинальный ток при 40°C | 4 а |
|---|---|
| Номинальное напряжение | 60 В DC |
| 48 В AC | |
| Количество позиций | Пять |
| Сопротивление изоляции | ≥ 100 мω |
| Кодирование | А - стандарт |
| Стандартов/регламентов | Разъем М12 согласно МЭК 61076-2-101 |
| Шок, вибрации собственной 50155:2001 | |
| Категория тип сигнала/ | Индивидуальное® |
| Сети devicenet™ | |
| Индикация состояния | Нет |
| Категория перенапряжения | Второй |
| Степень загрязнения | Три |
| Способ подключения | Соединения смещения изоляции |
| Поперечное сечение проводника | 0,14 мм2 ... 0,75 мм2 (гибкий) |
| 0,14 мм2 ... 0,5 мм2 (твердый) | |
| Проводника сечение AWG кабель | 26 ... 18 (гибкий) |
| 26 ... 20 (твердый) | |
| Диаметр провода, включая изоляцию | 0.75 мм ... 2 мм |
| Частота соединения между проводниками одинакового сечения | Десять |
| Материал изоляции | ПВХ / ПЭ / PP / резина |
| Структура индивидуального Litz в соотв. с VDE 0295 / наименьший диаметр проволоки | Класса 2-6 |
| Циклы ввода/вывода | ≥ 100 |
| Крутящий момент | М12 накатывать |
| 5 нм (гайки давление) |
Материал
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
|---|---|
| Материал контакта | CuSn |
| Контактная поверхность материал | Н/Ас |
| Материал контактодержателя | ПА 6.6 |
| Материал тела ручки | Цинк умереть-литой, никелированная |
| Материал, насечки | Цинк умереть-литой, никелированная |
| Уплотнительный материал | Бутадиен-нитрильный Каучук |
| Стандартов/регламентов | ПА 6.6: защита от огня железнодорожных кораблей - устанавливает требования П22, П23, П24, и из R26 соотв. с En 45545-2 (уровень риска ХЛ1 - ХЛ3) |
Стандартов и правил
| Стандартное обозначение | Разъем M12 |
|---|---|
| Стандартов/регламентов | по данным 61076-2-101 МЭК |
| Стандартное обозначение | Шок, вибрации |
| Стандартов/регламентов | По en 50155:2001 |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч сто дваЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч сто четыреЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч сто два
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Other |
| Diameter connector (EF007496) | 19 mm |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 5 |
| For cable outer diameter (EF009475) | 5 mm |
| Type of housing (EF006980) | Straight |
| Rated current In (EF008250) | 4 A |
| Ambient temperature (EF002386) | -40 °C |
| Rated voltage (EF000228) | 48 V |
| Over voltage category (EF006785) | II |
| Pollution degree (EF006786) | 3 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Type of electric connection (EF003961) | Insulation displacement connection |
| Material of contact surface (EF004020) | Nickel |
| Housing material (EF001596) | Other |
| Coating housing (EF001601) | Other |
| Material thread ring (EF012304) | Other |
| Type of locking (EF000208) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP65 |
| Min. number of insertion cycles (EF012212) | 100 |
| Screened (EF000881) | Yes |
| With status indication (EF001602) | No |
