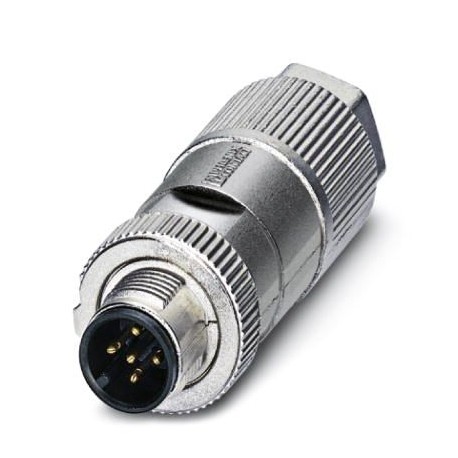

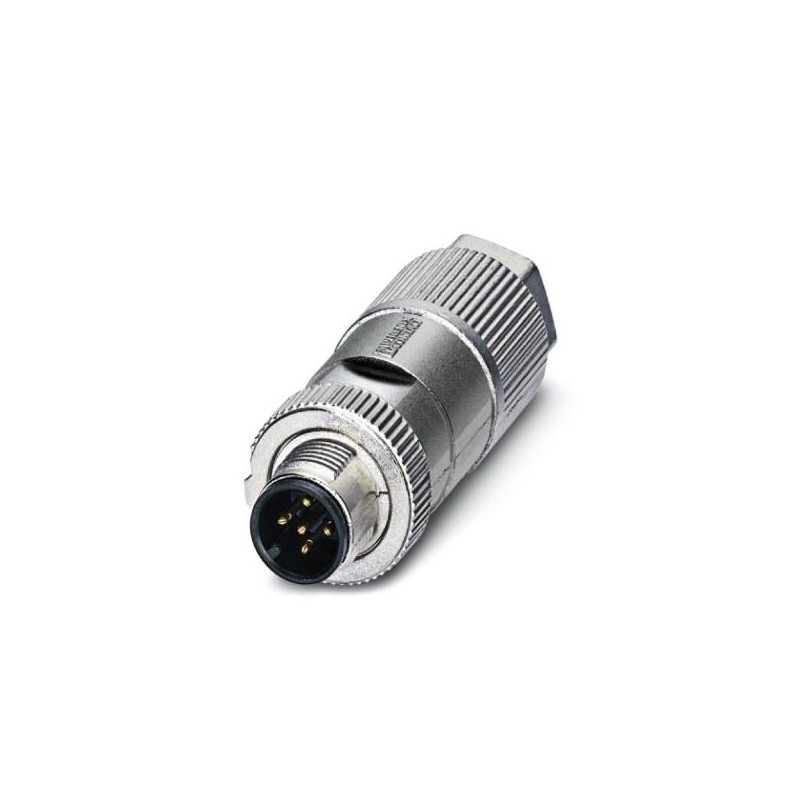

SACC-M12MS-5QO SH DN 1422759 PHOENIX CONTACT Sensor /Aktor-Stecker
SACC-M12MS-5QO SH DN
1422759
PHOENIX_CONTACT
Sensor - /Aktor-Stecker
Datensteckverbinder, CANopen®, DeviceNet™, 5-polig, halogenfrei, geschirmt, M12 gerader Stecker, A, Gleitanschluss. Isolierung, Rändelmaterial: Zinkdruckguss, vernickelt, Drahtaußendurchmesser 5 mm... 9,7 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert zwei und zwanzig tausend sieben hundert neun und fünfzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 423 (C-2-2017) |
| GTIN | 4055626312965 |
| Gewicht pro Stück (exklusive Verpackung) | 40.500 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Schlüsselweite, überwurfmutter | 15 mm |
|---|---|
| Durchmesser Gehäuse | 19 mm |
| Länge | 58 mm |
| Externe Durchmesser Kabel | 5 mm ... 9.7 mm |
| Abisolierlänge der UMMANTELUNG | ≥ 80 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker / Buchse) |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| Schutzart | IP65 |
| IP67 |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 60 V DC |
| 48 V AC | |
| Anzahl der Positionen | Fünf |
| Isolationswiderstand | ≥ 100 MΩ |
| Codierung | A - standard |
| Normen/Vorschriften | M12-Stecker nach IEC 61076-2-101 |
| Schock, vibration EN 50155:2001 | |
| Signal Typ/Kategorie | CANopen® |
| DeviceNet™ - | |
| Status-Anzeige | Keine |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
| Verbindungs-Methode | Schneidklemm-Verbindung |
| Leiterquerschnitt | 0,14 mm2 ... 0,75 mm2 (flexibel) |
| 0,14 mm2 ... 0,5 mm2 (solid) | |
| Leiterquerschnitt AWG | 26 ... 18 (flexibel) |
| 26 ... 20 (fest) | |
| Draht Durchmesser inklusive Isolierung | 0,75 mm 2 mm ... |
| Die Häufigkeit von verbindungen zwischen Leitern gleichen Querschnitts | Zehn |
| Isolierung material | PVC / PE / PP / Gummi |
| Struktur der einzelnen Litzen im acc. mit VDE 0295 / kleinster Drahtdurchmesser | Klasse 2-6 |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | M12-Rändel |
| 5 Nm (Druckmutter) |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Material, Kontakt | CuSn |
| Kontaktoberfläche material | Ni/Au |
| Kontakt carrier material | PA 6.6 |
| Material griffkörper | Zink-Druckguss, vernickelt |
| Material Rändel | Zink-Druckguss, vernickelt |
| Dichtungsmaterial | NBR |
| Normen/Vorschriften | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, R24 und R26 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3) |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | nach IEC 61076-2-101 |
| Standard Bezeichnung | Schock, vibration |
| Normen/Vorschriften | EN 50155:2001 |
| Entflammbarkeit nach UL 94 | V0 |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert viereCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend eins hundert zwei
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 19 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Für Kabelaußendurchmesser (EF009475) | 5 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schneidklemmanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
