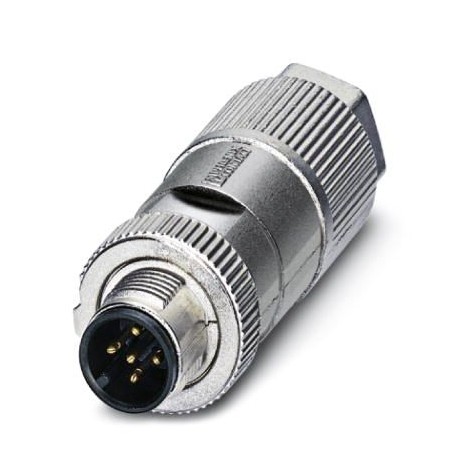

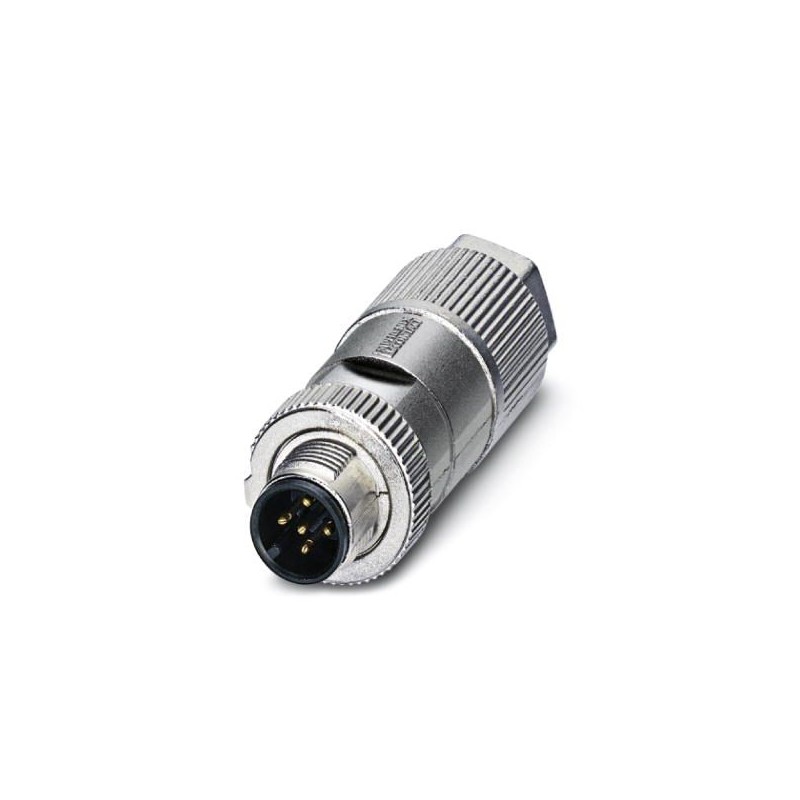

SACC-M12MS-5QO SH DN 1422759 PHOENIX CONTACT Sensor/atuador conector
SACC-M12MS-5QO SH DN
1422759
PHOENIX_CONTACT
Sensor/atuador conector
Conectores de dados, CANopen®, DeviceNet™, 5 polos, sem halogênio, blindado, conector macho reto M12, A, Conexão deslizante. isolamento, material serrilhado: Fundição de zinco, niquelado, diâmetro externo do fio 5 mm... 9,7 milímetros
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e vinte e dois mil, setecentos e cinqüenta e nove |
|---|---|
| Embalagem da unidade | 1 pc |
| Página de catálogo | Página 423 (C-2-2017) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões trezentos e doze mil novecentos e sessenta e cinco |
| Peso por Peça (excluindo embalagem) | 40.500 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Tamanho da chave, porca de união | 15 mm |
|---|---|
| Diâmetro habitação | 19 mm |
| Comprimento | 58 mm |
| Externo diâmetro do cabo | 5 mm ... 9.7 mm |
| Excluindo comprimento da bainha | Igual ou superior a 80 mm |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 85 °C (Plug / tomada) |
|---|---|
| Temperatura ambiente (montagem) | -5 °C ... 50 °C |
| Grau de proteção | IP65 |
| IP67 |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 60 V DC |
| 48 V CA | |
| Número de posições | Cinco |
| Resistência de isolamento | ≥ 100 MΩ |
| Codificação | Um padrão |
| Normas/regulamentos | Conector M12 de acordo com IEC 61076-2-101 |
| Choque, vibração EN 50155:2001 | |
| Tipo de sinal/categoria | CANopen® |
| DeviceNet™ | |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | II |
| Grau de poluição | Três |
| Método de ligação | De deslocamento de isolamento de conexão |
| Condutor de seção transversal | De 0,14 mm2 ... 0,75 mm2 (flexível) |
| De 0,14 mm2 ... 0,5 mm2 (sólido) | |
| Condutor de seção transversal AWG | 26 de ... de 18 anos (flexível) |
| 26 de ... de 20 (sólido) | |
| Diâmetro do fio, incluindo isolamento | 0,75 mm 2 mm ... |
| Frequência de ligações entre os condutores de mesma seção transversal | Dez |
| Materiais para isolamento de cabos | PVC / PE / PP / borracha |
| Estrutura do indivíduo litz no acc. com VDE 0295 / menor diâmetro de fio | Classe 2-6 |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | M12 estrias |
| 5 Nm (porca de Pressão) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Superfície de contato do material | Ni/Au |
| Contato com material de suporte | PA 6.6 |
| Material de aderência do corpo | Zinco fundido, niquelado |
| Material, roscas | Zinco fundido, niquelado |
| Material de vedação | NBR |
| Normas/regulamentos | PA 6.6: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24, e R26 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL3) |
Cabo
| As normas/especificações | Conector M12 de acordo com IEC 61076-2-101 |
|---|---|
| Choque, vibração EN 50155:2001 |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | de acordo com a norma IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas/regulamentos | EN 50155:2001 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil e cem doiseCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil e cem quatroeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil e cem dois
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 19 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 5 |
| Para diâmetro externo do cabo (EF009475) | 5 mm |
| Tipo de invólucro (EF006980) | Direito |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | II |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão de deslocamento de isolamento |
| Material da superfície de contato (EF004020) | Níquel |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
