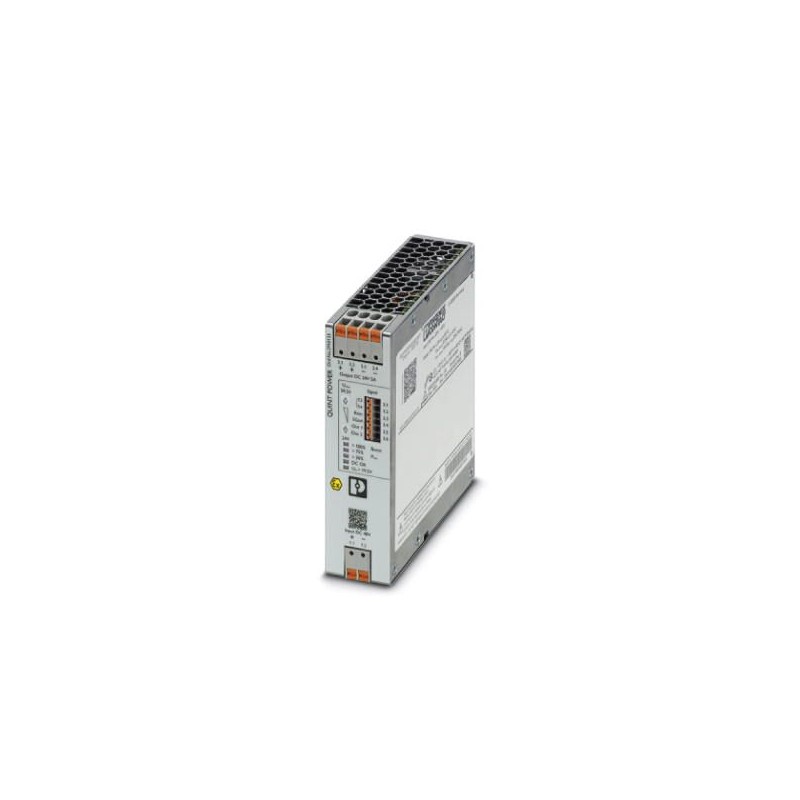

QUINT4-PS/48DC/24DC/5/PT 2910125 PHOENIX CONTACT Преобразователь DC/DC с регулированием в первичной цепи, Qu..
QUINT4-PS/48DC/24DC/5/PT
2910125
PHOENIX_CONTACT
Преобразователь DC/DC с регулированием в первичной цепи, Quint, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), Зажимы Push-in, вход: 48 В DC, выход: 24 В DC / 5 A
Переключаемый преобразователь постоянного тока в первичном, QUINT POWER, монтаж на рейку, технология SFB (селективное обрыв предохранителя), - 48 В постоянного тока, выход: 24 В постоянного тока / 5 А
Низковольтное оборудование > Источник питания постоян. тока (DC)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2910125 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 289 (C-4-2019) |
| GTIN | 4055626537436 |
| Вес/шт. (без упаковки) | 824,000 GRM |
- Чертежи
- Электрическая прочность изоляции
- Выходные данные
- Светодиодная сигнализация
- Сигнальные контакты - Сигнальный выход Out 2 (конфигурируемый)
- Сигнальные контакты - Сигнальный вход Remote (конфигурируемый)
- Параметры подключения, сигнал
- Ожидаемый срок службы (электролитические конденсаторы)
- Общие характеристики
- Условия окружающей среды
- Соответствие / сертификаты
- Классификация
- Входные данные
- Параметры подключения, вход
- Данные по подключению, выход
- Сигнальные контакты - Сигнальный выход Out 1 (конфигурируемый)
- Сигнальные контакты - Сигнальный выход реле 13/14 (конфигурируемый)
- Сигнальные контакты - Сигнальная земля SGnd
- Надежность
- Частота коммутации
- Рассеиваемая мощность
- Стандарты
- Данные по ЭМС
Входные данные
| Диапазон входных напряжений | 29 В DC ... 57,5 В DC |
|---|---|
| Макс. электрическая прочность | 35 В DC (60 с) |
| Потребляемый ток, типовой | 3,3 A (48 В DC) |
| Компенсация провалов напряжения сети | тип. 18 мс (48 В DC) |
| Время включения | < 1 c |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Ограничение импульсного тока включения типично | 1 A |
| Интеграл импульса тока при включении (I2t) | < 0,2 A2c |
| Входной предохранитель | 10 A (инертного типа, внутренний) |
Электрическая прочность изоляции
| Напряжения изоляции на входе / выходе | 4 кВ DC (Типовое исп.) |
|---|---|
| 2 кВ DC (Выборочное исп.) | |
| Типовое испытание (МЭК/EN 60950-1) A | 2 кВ DC |
| Типовое испытание (МЭК/EN 60950-1) B | 4 кВ DC |
| Типовое испытание (МЭК/EN 60950-1) C | 0,5 кВ DC |
| Типовое испытание (МЭК/EN 60950-1) D | 0,5 кВ DC |
| Производственное испытание A | 2 кВ DC |
| Производственное испытание B | 2 кВ DC |
| Производственное испытание C | 0,5 кВ DC |
| Производственное испытание D | 0,5 кВ DC |
Параметры подключения, вход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Длина снятия изоляции | 10 мм |
Выходные данные
| Номин. напряжение на выходе (UN) | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 29,5 В DC (> 24 В DC, мощность постоянна) |
| Номинальный ток на выходе (IN) | 5 A |
| Статичный Boost (IStat.Boost) | 6,25 A |
| Динамический Boost (IDyn.Boost) | 10 A (5 с) |
| Selective Fuse Breaking (ISFB) | 30 A (15 мс) |
| Электромагнитный расцепитель | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| Статическое отклонение регулируемой величины | < 1 % (статическое изменение нагрузки 10 % ... 90 %) |
| Динамическое отклонение регулируемой величины | < 3 % (Динамическое изменение нагрузки 10 % ... 90 %, 10 Гц) |
| Отклонение изменения входного напряжения | < 0,1 % (отклонение входного напряжения ±10 %) |
| Защищен от короткого замыкания | да |
| Устойчивость в холостом режиме | eсть |
| Остаточная пульсация | < 15 мB(ДА) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от перенапряжения на выходе (OVP) | ≤ 32 В DC |
| Время нарастания | < 1 c (Uвых(10 % ... 90 %)) |
Данные по подключению, выход
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
| Длина снятия изоляции | 10 мм |
Светодиодная сигнализация
| Виды подачи сигнала | СИД |
|---|---|
| Cухой сигнальный контакт | |
| Активный сигнальный выход Out1 (цифровой, конфигурируемый) | |
| Активный сигнальный выход Out2 (цифровой, аналоговый, конфигурируемый) | |
| Контакт удаленного оповещения | |
| Сигнальная земля SGnd | |
| POut | > 100 % (Индикатор горит желтым цветом, выходная мощность > 240 Вт) |
| > 75 % (Индикатор горит зеленым цветом, выходная мощность > 180 Вт) | |
| > 50 % (Индикатор горит зеленым цветом, выходная мощность > 120 Вт) | |
| UOut | > 0,9 x USet(СИД горит зеленым цветом) |
| < 0,9 x USet(Светодиод мигает зеленым цветом) | |
| UIn | > 0,8 x UInNom(Светодиод не горит) |
| < 0,8 x UInNom(Светодиод светится желтым) |
Сигнальные контакты - Сигнальный выход Out 1 (конфигурируемый)
| Маркировка разъема | 3.5 + |
|---|---|
| Цифровой | 0 В DC |
| 24 В DC | |
| 20 мА | |
| По умолчанию | UINВходное напряжение OK |
| Опция сигнала | Выходное напряжение |
| Выходной ток | |
| Выходная мощность | |
| Часы работы | |
| Раннее оповещение о повышении температуры | |
| OVP Ограничение напряжения активно |
Сигнальные контакты - Сигнальный выход Out 2 (конфигурируемый)
| Маркировка разъема | 3.6 + |
|---|---|
| Цифровой | 0 В DC |
| 24 В DC | |
| 20 мА | |
| По умолчанию | Выходная мощность |
| Опция сигнала | Выходное напряжение |
| Выходной ток | |
| Часы работы | |
| Раннее оповещение о повышении температуры | |
| OVP Ограничение напряжения активно | |
| Аналоговый | 4 мА ... 20 мА ±5 % (Нагрузка ≤400 ) |
| Опция сигнала | Выходное напряжение |
| Выходной ток | |
| Выходная мощность |
Сигнальные контакты - Сигнальный выход реле 13/14 (конфигурируемый)
| Маркировка разъема | 3.1, 3.2 |
|---|---|
| Переключающий контакт | без потенциала |
| Максимальная нагрузка на контакт | 24 В DC |
| 1 A | |
| 30 В AC | |
| 0,5 A | |
| По умолчанию | Выходное напряжение |
| Опция сигнала | Выходной ток |
| Выходная мощность | |
| Часы работы | |
| Раннее оповещение о повышении температуры | |
| OVP Ограничение напряжения активно | |
| UINВходное напряжение OK |
Сигнальные контакты - Сигнальный вход Remote (конфигурируемый)
| Маркировка разъема | 3.3 + |
|---|---|
| Функция | Выходная мощность ВКЛ/ВЫКЛ (Remote) |
| По умолчанию | Выходная мощность ВКЛ (>40 кОм/24 В DC/открытая перемычка между REM и SGnd) |
Сигнальные контакты - Сигнальная земля SGnd
| Маркировка разъема | 3.4 + |
|---|---|
| Функция | Сигнальная земля |
| Опорный потенциал | к OUT1, OUT2, REM |
Параметры подключения, сигнал
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого провода | 0,2 мм² ... 1 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,2 мм² 0,75 мм² |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,2 мм² 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Длина снятия изоляции | 8 мм |
Ожидаемый срок службы (электролитические конденсаторы)
| Выходной ток | 2,5 A |
|---|---|
| Температура | 40 °C |
| Время | 520000 ч |
| Напряжение | 24 В DC |
| Выходной ток | 5 A |
| Температура | 40 °C |
| Время | 290000 ч |
| Напряжение | 24 В DC |
| Выходной ток | 5 A |
| Температура | 30 °C |
| Время | 590000 ч |
| Напряжение | 24 В DC |
Частота коммутации
| Ступень вспомогательного преобразователя | 190 кГц ... 220 кГц |
|---|---|
| Ступень главного преобразователя | 50 кГц ... 420 кГц |
Общие характеристики
| Степень защиты | IP20 |
|---|---|
| Special with SELV input and output | |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Исполнение бокового элемента | Алюминий |
| Исполнение крышки | Нержавеющая сталь X6Cr17 |
| Ширина | 36 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 39 мм |
| Масса | 0,6 кг |
| КПД | тип. 94 % (48 В DC) |
Рассеиваемая мощность
| Рассеиваемая мощность, без нагрузки, макс. | < 2 Вт |
|---|---|
| Рассеиваемая мощность SLEEP MODE | < 1 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 8 Вт |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
|---|---|
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Рабочая высота | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
| Вибрация (при эксплуатации) | Поиск резонанса 5 Гц ...100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Степень загрязнения | 2 |
| Климатический класс | 3K3 (EN 60721) |
| Категория перенапряжения EN 61010-1 | II |
| Категория перенапряжения EN 62477-1 | III |
Стандарты
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
|---|---|
| EN 61000-6-2 | |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 | |
| Требования по ЭМС для электростанции | МЭК 61850-3 |
| EN 61000-6-5 | |
| Обозначение стандарта | Электробезопасность (устройств управления и регулирования) |
| Стандарты / нормативные документы | МЭК 61010-1 |
| Обозначение стандарта | Безопасные малые напряжения |
| Стандарты / нормативные документы | EN 61010-1 (SELV) |
| МЭК 61010-2-201 (PELV) | |
| Обозначение стандарта | Взрывоопасная атмосфера |
| Стандарты / нормативные документы | МЭК 60079-0 |
| МЭК 60079-7 | |
| МЭК 60079-11 | |
| МЭК 60079-15 | |
| Обозначение стандарта | Перепады напряжения в сети питания (пониженное напряжение) |
| Стандарты / нормативные документы | EN 61000-4-29 |
Соответствие / сертификаты
| Наименование | UL |
|---|---|
| Маркировка | UL Listed UL 61010-1 |
| Наименование | UL |
| Маркировка | UL Listed UL 61010-2-201 |
| Наименование | UL |
| Маркировка | UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| Наименование | CSA |
| Маркировка | CAN/CSA-C22.2 No. 61010-1-12 |
| Наименование | CSA |
| Маркировка | CAN/CSA-IEC 61010-2-201:14 |
| Наименование | SIQ |
| Маркировка | Выполнено испытание образца (type approved) |
| Наименование | SIQ |
| Маркировка | Схема CB (МЭК 61010-1, МЭК 61010-2-201) |
| Наименование | Судостроение |
| Маркировка | DNV GL |
| Наименование | Судостроение |
| Маркировка | ABS |
| Наименование | ATEX |
| Маркировка | II 3 G Ex ec ic nC IIC T4 Gc X |
| Наименование | IECEx |
| Маркировка | IECEx SIQ 19.0005X |
| Ex ec ic nC IIC T4 Gc |
Данные по ЭМС
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Излучение кондуктивных помех | EN 55016 |
| EN 61000-6-3 (класс B) | |
| Излучение помех | EN 55016 |
| EN 61000-6-3 (класс B) | |
| Излучение кондуктивных помех DNV GL | Класс B |
| Дополнительный текст | Область перемычки и крышки |
| Излучение помех DNV GL | Класс B |
| Дополнительный текст | Область перемычки и крышки |
| Разряд статического электричества | EN 61000-4-2 |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 15 кВ (Уровень контроля 4) |
| Электромагнитное высокочастотное поле | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 20 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 6 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 6 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | EN 61000-4-4 |
| Вход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 3 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | EN 61000-4-5 |
| Вход | 1 кВ (Уровень контроля 3 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Выход | 1 кВ (Уровень контроля 3 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Сигнал | 2 кВ (Уровень контроля 3 - асимметричный) |
| Примечания | Критерий A |
| E/A/S | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Примечания | Критерий A |
| Частота | 16,7 Гц |
| 50 Гц | |
| 60 Гц | |
| Напряженность проверочного поля | 100 A/m |
| Дополнительный текст | 60 с |
| Примечания | Критерий A |
| Частота | 50 Гц |
| 60 Гц | |
| Напряженность проверочного поля | 1 кA/м |
| Дополнительный текст | 3 c |
| Примечания | Критерий A |
| Частота | 0 Гц |
| Напряженность проверочного поля | 300 A/m |
| Дополнительный текст | DC, 60 с |
| Примечания | Критерий A |
| Падение напряжения | EN 61000-4-29 |
| Напряжение | 24 В DC |
| Провал напряжения | 70 % |
| Дополнительный текст | Уровень контроля 2 |
| Примечания | Критерий A |
| Провал напряжения | 40 % |
| Дополнительный текст | Уровень контроля 2 |
| Примечания | Критерий A |
| Провал напряжения | 0 % |
| Дополнительный текст | Уровень контроля 2 |
| Примечания | Критерий B |
| Импульсное магнитное поле | EN 61000-4-9 |
| Напряженность проверочного поля | 1000 A/m |
| Примечания | Критерий A |
| Пониженное переменное магнитное поле | EN 61000-4-10 |
| Напряженность проверочного поля | 100 A/m |
| Тестовый уровень 1 | 100 кГц |
| Напряженность проверочного поля | 100 A/m |
| Тестовый уровень 2 | 1 МГц |
| Примечания | Критерий A |
| Ассиметричные помехи по цепи питания | EN 61000-4-16 |
| Тестовый уровень 1 | 15 Гц 150 Гц (Уровень контроля 3) |
| Напряжение | 10 В 1 В |
| Тестовый уровень 2 | 150 Гц 1,5 кГц (Уровень контроля 3) |
| Напряжение | 1 В |
| Тестовый уровень 3 | 1,5 кГц 15 кГц (Уровень контроля 3) |
| Напряжение | 1 В 10 В |
| Тестовый уровень 4 | 15 кГц 150 кГц (Уровень контроля 3) |
| Напряжение | 10 В |
| Тестовый уровень 5 | 16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3) |
| Напряжение | 10 В (длительно) |
| Тестовый уровень 6 | 0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3) |
| Напряжение | 100 В (1 c) |
| Примечания | Критерий A |
| Переменная составляющая в напряжении постоянного тока | EN 61000-4-17 |
| Затухающая колеблющаяся волна | EN 61000-4-18 |
| Вход, выход (тестовый уровень 1) | 100 кГц 1 МГц (Уровень контроля 3 - симметричный) |
| Напряжение | 1 кВ |
| Вход, выход (тестовый уровень 2) | 100 кГц 1 МГц (Уровень контроля 2 - асимметричный) |
| Напряжение | 1 кВ |
| Вход, выход (тестовый уровень 1) | 10 МГц (Уровень контроля 2 - асимметричный) |
| Напряжение | 0,5 кВ |
| Сигналы (тестовый уровень 1) | 100 кГц 1 МГц (Уровень контроля 2 - симметричный) |
| Напряжение | 0,5 кВ |
| Сигналы (тестовый уровень 2) | 100 кГц 1 МГц (Уровень контроля 2 - асимметричный) |
| Напряжение | 1 кВ |
| Примечания | Критерий A |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
| Критерий C | Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления. |
Классификация
| Характеристика | Значение |
|---|---|
| Voltage type (supply voltage) (EF002991) | DC |
| 1st secondary output voltage (EF006792) | 24 V |
| Max. output current 1 (EF008284) | 10 A |
| Secondary voltage adjustable (EF007002) | Yes |
| Nominal value output voltage 1 (EF009393) | 24 V |
| Nominal value output current 1 (EF009396) | 5 A |
| Short-circuit-proof (EF007332) | Yes |
| Rated supply voltage DC (EF007078) | 29 V |
| Output voltage stabilized (EF003092) | Yes |
| Power output (EF003034) | 120 W |
| Stabilized (EF005302) | Yes |
| Type of electric connection (EF003961) | Other |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting possible (EF003973) | No |
| Modular version (EF001126) | No |
| Built-in height (EF000332) | 130 mm |
| Direct mounting possible (EF005689) | No |
| Width (EF000008) | 36 mm |
| Height (EF000040) | 130 mm |
| Depth (EF000049) | 125 mm |
| Suitable for safety functions (EF001597) | Yes |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION RU .pdf | 28 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
