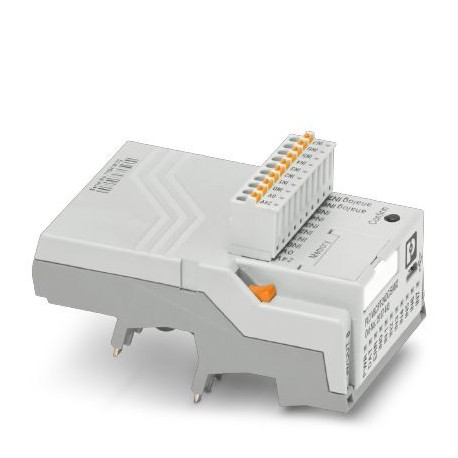

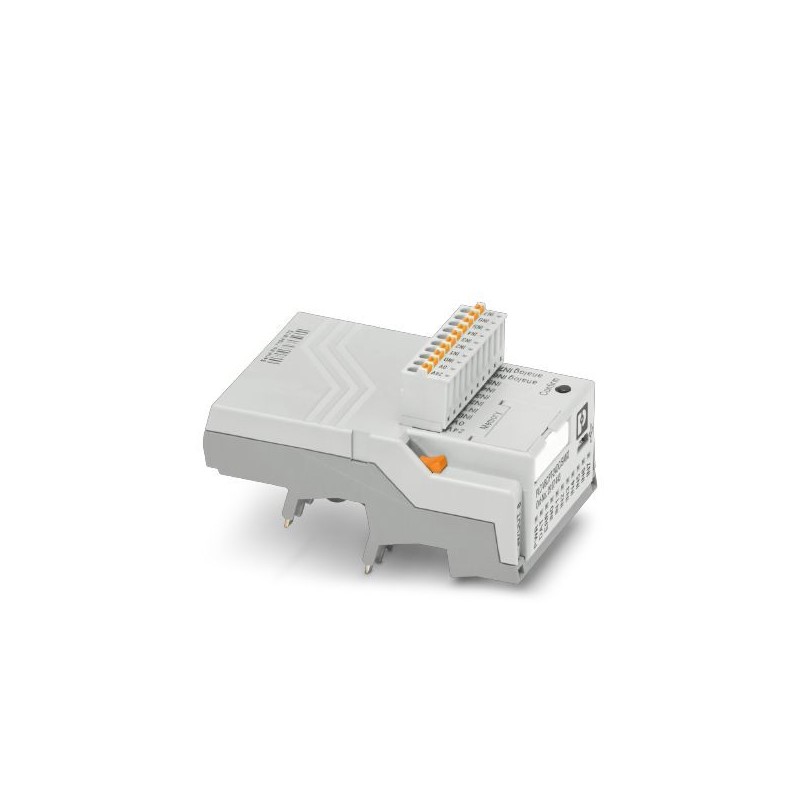

PLC-V8C/PT-24DC/SAM2 2907443 PHOENIX CONTACT Управление
PLC-V8C/PT-24DC/SAM2
2907443
PHOENIX_CONTACT
Управление
Автономный логический модуль ПЛК, 2-го поколения, с 16 входами/выходами, подключаемый к 8 цифровым или аналоговым клеммам PLC-INTERFACE, без возможности расширения, часы реального времени, гнездовой разъем Micro-USB, корпус для модуля памяти и адаптера Bluetooth, вставное соединение
Программируемые логические контроллеры (ПЛК) > Логический модуль
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2907443 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 428 (C-5-2017) |
| GTIN | 4055626218182 |
| Вес/шт. (без упаковки) | 130,000 GRM |
Питание
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 26,4 В DC |
| Типовой входной ток при UN | 40 мА |
| Максимальный входной ток при UN | 160 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикатор состояния | LED зел. |
Входные данные (цифр.)
| Количество входов | 8 (2 конфигурируемых как аналоговые) |
|---|---|
| Описание входа | EN 61131-2 тип 3 |
| Входное напряжение | 24 В DC |
| Уровень сигнала, сигнал "0" | < 5 В |
| Уровень сигнала, сигнал "1" | > 11 В |
| Входной ток, сигнал "0" | < 1 мА |
| Входной ток, сигнал "1" | тип. 2,5 мА |
| Индикатор состояния | LED желт. |
Входные данные (аналог.)
| Количество входов | 2 (IN6 и IN7 могут быть настроены как аналоговые) |
|---|---|
| Диапазон входных напряжений | 0 В ... 10 В |
| Входное сопротивление | > 3,5 кΩ |
Входные данные (PLC-INTERFACE)
| Количество входов | ≤ 8 |
|---|---|
| Описание входа | технические данные в зависимости от используемой клеммы PLC-INTERFACE |
| Входное напряжение | 19 В DC |
| Потребляемый ток, типовой | 4 мА |
| Входное сопротивление | < 100 мΩ |
Общие сведения
| Точность часов реального времени | ±2 s/d |
|---|---|
| Буферное время часов реального времени | 96 ч (Конденсатор) |
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | возможна установка на 8 клеммах PLC-INTERFACE |
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
Параметры подключения (питание и цифровые входы)
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 9 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,25 мм² ... 0,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,25 мм² ... 1,5 мм² (Кабельный наконечник без изолирующего хомута) | |
| Сечение проводника AWG | 26 ... 16 |
| Количество точек подключения | 1 |
| Полюсов | 10 |
| Указание | Питание устройства и 8 входов |
Параметры подключения (программный интерфейс)
| Тип подключения | Микро-USB тип B |
|---|---|
| Количество точек подключения | 1 |
Параметры подключения (Memory)
| Тип подключения | S-ПОРТ (розетка) |
|---|---|
| Количество точек подключения | 1 |
| Полюсов | 12 |
| Указание | Для подключения блока сохранения информации |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,8 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Характеристика | Значение |
|---|---|
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Switching current (EF000188) | 0.009 A |
| Number of analogue inputs (EF001994) | 2 |
| Number of analogue outputs (EF001995) | 8 |
| Number of digital inputs (EF001992) | 8 |
| Number of digital outputs (EF001993) | 8 |
| With relay output (EF003198) | Yes |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 1 |
| With optical interface (EF003028) | No |
| IO link master (EF007298) | No |
| Redundancy (EF003156) | No |
| Basic device (EF007279) | Yes |
| Expandable (EF000119) | Yes |
| Expansion device (EF007163) | No |
| With time switch clock (EF000256) | Yes |
| Suitable for rail mounting (EF003972) | No |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Width (EF000008) | 50 mm |
| Height (EF000040) | 48.5 mm |
| Depth (EF000049) | 82.5 mm |
