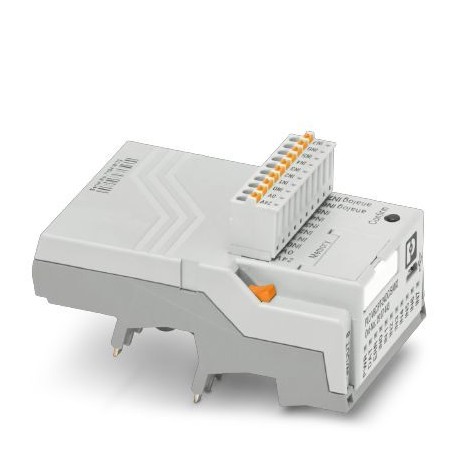

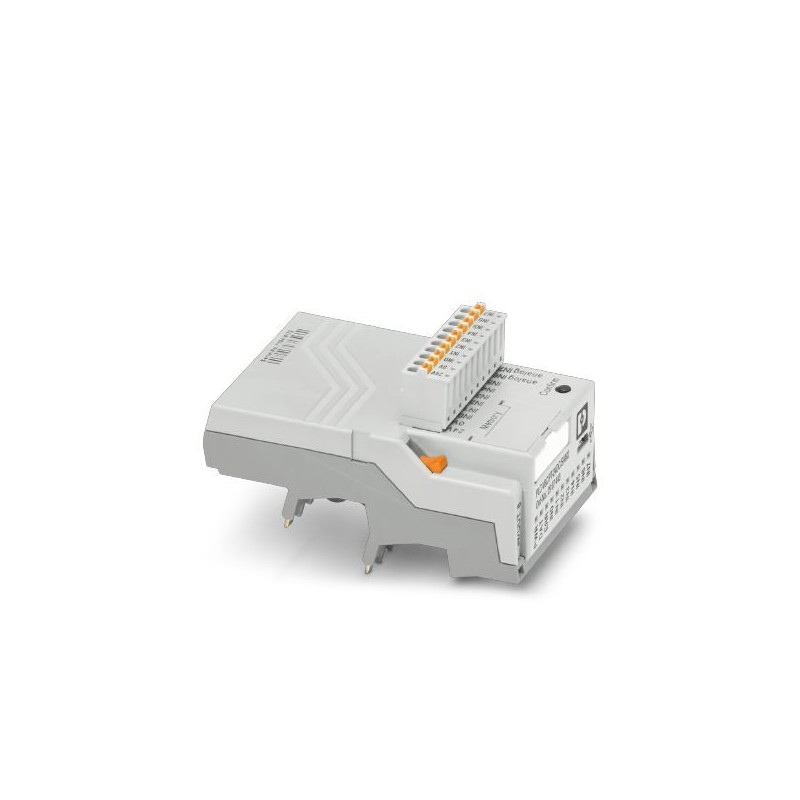

PLC-V8C/PT-24DC/SAM2 2907443 PHOENIX CONTACT Steuerung
PLC-V8C/PT-24DC/SAM2
2907443
PHOENIX_CONTACT
Steuerung
Standalone-SPS-Logikmodul, 2. Generation, mit 16 I/O, steckbar in 8 digitale oder analoge PLC-INTERFACE-Klemmen, nicht erweiterbar, Echtzeituhr, Micro-USB-Buchse, Gehäuse für Speichermodul und Bluetooth-Adapter, Push-in-Anschluss
Industriesteuerungen SPS > Logikmodul
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907443 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | I1 - Systemverkabelung |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 428 (C-5-2017) |
| GTIN | 4055626218182 |
| Gewicht pro Stück (exklusive Verpackung) | 130,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 133,000 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Versorgung
| Versorgungsspannung | 24 V DC |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 26,4 V DC |
| Typischer Eingangsstrom bei UN | 40 mA |
| Maximaler Eingangsstrom bei UN | 160 mA |
| Schutzbeschaltung | Verpolschutz |
| Überspannungsschutz | |
| Statusanzeige | LED grün |
Eingangsdaten (digital)
| Anzahl der Eingänge | 8 (2 als analog konfigurierbar) |
|---|---|
| Beschreibung des Eingangs | EN 61131-2 Typ 3 |
| Eingangsspannung | 24 V DC |
| Signalpegel "0"-Signal | < 5 V |
| Signalpegel "1"-Signal | > 11 V |
| Eingangsstrom "0"-Signal | < 1 mA |
| Eingangsstrom "1"-Signal | typ. 2,5 mA |
| Statusanzeige | LED gelb |
Eingangsdaten (analog)
| Anzahl der Eingänge | 2 (IN6 und IN7 sind als analog konfigurierbar) |
|---|---|
| Eingangsspannungsbereich | 0 V ... 10 V |
| Eingangswiderstand | > 3,5 kΩ |
Eingangsdaten (PLC-INTERFACE)
| Anzahl der Eingänge | ≤ 8 |
|---|---|
| Beschreibung des Eingangs | technische Daten abhängig von der verwendeten PLC-INTERFACE-Klemme |
| Eingangsspannung | 19 V DC |
| Stromaufnahme typisch | 4 mA |
| Eingangswiderstand | < 100 mΩ |
Allgemein
| Echtzeituhr Genauigkeit | ±2 s/d |
|---|---|
| Echtzeituhr Pufferzeit | 96 h (Kondensator) |
| Farbe | grau |
| Einbaulage | beliebig |
| Montagehinweis | steckbar auf 8 x PLC-INTERFACE-Klemmen |
| Betriebsart | 100 % ED |
| Schutzart | IP20 |
Anschlussdaten (Versorgung und digitale Eingänge)
| Anschlussart | Push-in-Anschluss |
|---|---|
| Abisolierlänge | 9 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Aderendhülse mit Kunststoffhülse) | |
| 0,25 mm² ... 1,5 mm² (Aderendhülse ohne Kunststoffhülse) | |
| Leiterquerschnitt AWG | 26 ... 16 |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 10 |
| Hinweis | Geräteversorgung und 8x Eingänge |
Anschlussdaten (Memory)
| Anschlussart | S-PORT (Buchse) |
|---|---|
| Anzahl der Anschlüsse | 1 |
| Polzahl | 12 |
| Hinweis | Zum Anschluss des Speicherbausteins |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V |
| Bemessungsstoßspannung | 0,8 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 19.2 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Schaltstrom (EF000188) | 0.009 A |
| Anzahl der analogen Eingänge (EF001994) | 2 |
| Anzahl der analogen Ausgänge (EF001995) | 8 |
| Anzahl der digitalen Eingänge (EF001992) | 8 |
| Anzahl der digitalen Ausgänge (EF001993) | 8 |
| Mit Relaisausgang (EF003198) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| IO-Link Master (EF007298) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Grundgerät (EF007279) | Ja |
| Erweiterbar (EF000119) | Ja |
| Erweiterungsgerät (EF007163) | Nein |
| Mit Zeitschaltuhr (EF000256) | Ja |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 50 mm |
| Höhe (EF000040) | 48.5 mm |
| Tiefe (EF000049) | 82.5 mm |
