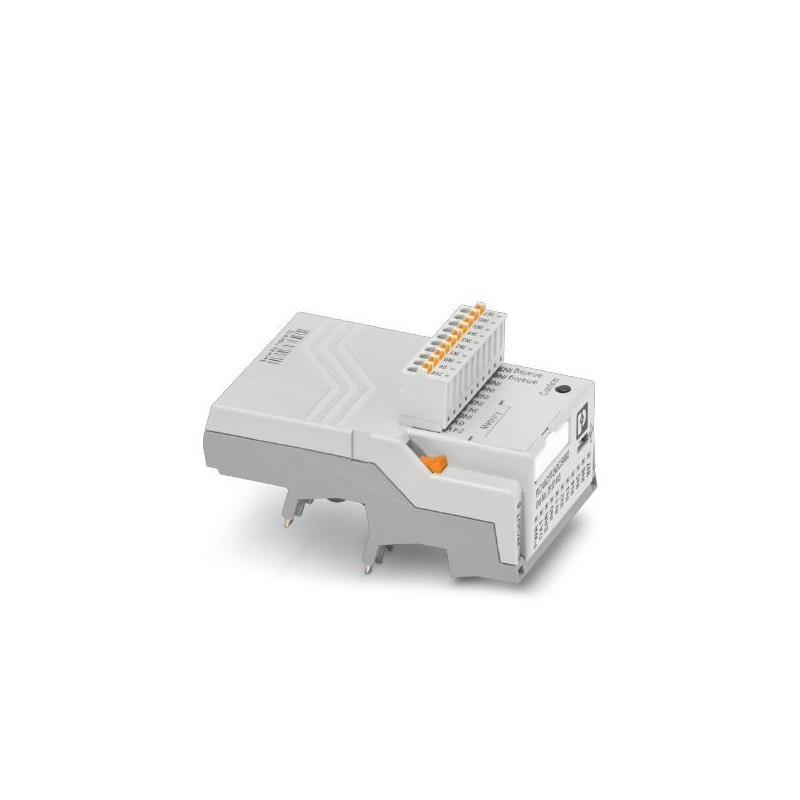

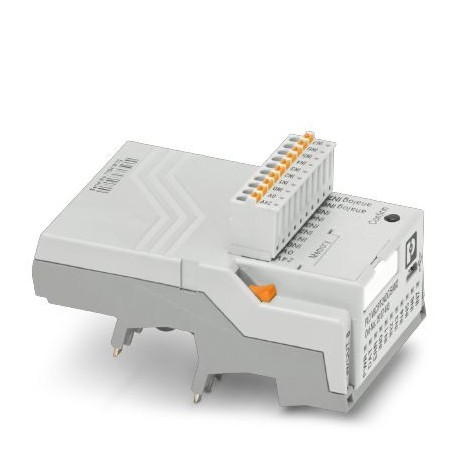

PLC-V8C/PT-24DC/SAM2 2907443 PHOENIX CONTACT Controllore
PLC-V8C/PT-24DC/SAM2
2907443
PHOENIX_CONTACT
Controllore
Modulo logico PLC standalone, 2a generazione, con 16 I/O, collegabile a 8 terminali PLC-INTERFACE digitali o analogici, non espandibile, orologio in tempo reale, connettore femmina Micro-USB, alloggiamento per modulo di memoria e adattatore Bluetooth, connessione push-in
sistemi di controllo industriali (PLC) > modulo logico
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2907443 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2611 - |
| Pagina catalogo | Pagina 428 (C_5_2017) |
| GTIN | 4055626218182 |
| Peso per pezzo (confezione esclusa) | 130,000 g |
| Numero tariffa doganale | 85389091 |
Alimentazione
| Tensione di alimentazione | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | 40 mA |
| Max. corrente d’ingresso con UN | 160 mA |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Segnalazione stato | LED verde |
Dati di ingresso (digitali)
| Numero ingressi | 8 (2 configurabili come analogici) |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 tipo 3 |
| Tensione d'ingresso | 24 V DC |
| Livello segnale "0" | < 5 V |
| Livello segnale "1" | > 11 V |
| Corrente d'ingresso segnale "0" | < 1 mA |
| Corrente d'ingresso segnale "1" | tip. 2,5 mA |
| Segnalazione stato | LED giallo |
Dati di ingresso (analogici)
| Numero ingressi | 2 (IN6 e IN7 sono configurabili come analogici.) |
|---|---|
| Range tensione d'ingresso | 0 V ... 10 V |
| Resistenza d'ingresso | > 3,5 kΩ |
Dati di ingresso (PLC INTERFACE)
| Numero ingressi | ≤ 8 |
|---|---|
| Descrizione dell'ingresso | Dati tecnici in funzione del morsetto PLC-INTERFACE utilizzato |
| Tensione d'ingresso | 19 V DC |
| Corrente assorbita tipica | 4 mA |
| Resistenza d'ingresso | < 100 mΩ |
Generalità
| Precisione tempo reale | ±2 s/d |
|---|---|
| Tempo di buffer tempo reale | 96 h (Condensatore) |
| Colore | grigio |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | a innesto su 8 morsetti PLC-INTERFACE |
| Funzionamento | 100 % ED |
| Grado di protezione | IP20 |
Dati di collegamento (alimentazione e ingressi digitali)
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza di spelatura | 9 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,5 mm² (Capocorda con collare in plastica) | |
| 0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento) | |
| Sezione conduttore AWG | 26 ... 16 |
| Numero collegamenti | 1 |
| N. poli | 10 |
| Nota | Alimentazione delle apparecchiature e 8x ingressi |
Dati di collegamento (interfaccia di programmazione)
| Collegamento | Micro USB tipo B |
|---|---|
| Numero collegamenti | 1 |
Dati di collegamento (Memory)
| Collegamento | S-PORT (connettore femmina) |
|---|---|
| Numero collegamenti | 1 |
| N. poli | 12 |
| Nota | Per la connessione del modulo di memoria |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 95 % |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027242216eCl@ss 4.127242216eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| corrente di commutazione (EF000188) | 0.009 A |
| numero di ingressi analogici (EF001994) | 2 |
| numero di uscite analogiche (EF001995) | 8 |
| numero di ingressi digitali (EF001992) | 8 |
| numero di uscite digitali (EF001993) | 8 |
| con uscita relè (EF003198) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| con interfaccia ottica (EF003028) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| apparecchio base (EF007279) | Sì |
| estensibile (EF000119) | Sì |
| apparecchio per ampliamento (EF007163) | No |
| con temporizzatore (EF000256) | Sì |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 50 mm |
| altezza (EF000040) | 48.5 mm |
| profondità (EF000049) | 82.5 mm |
