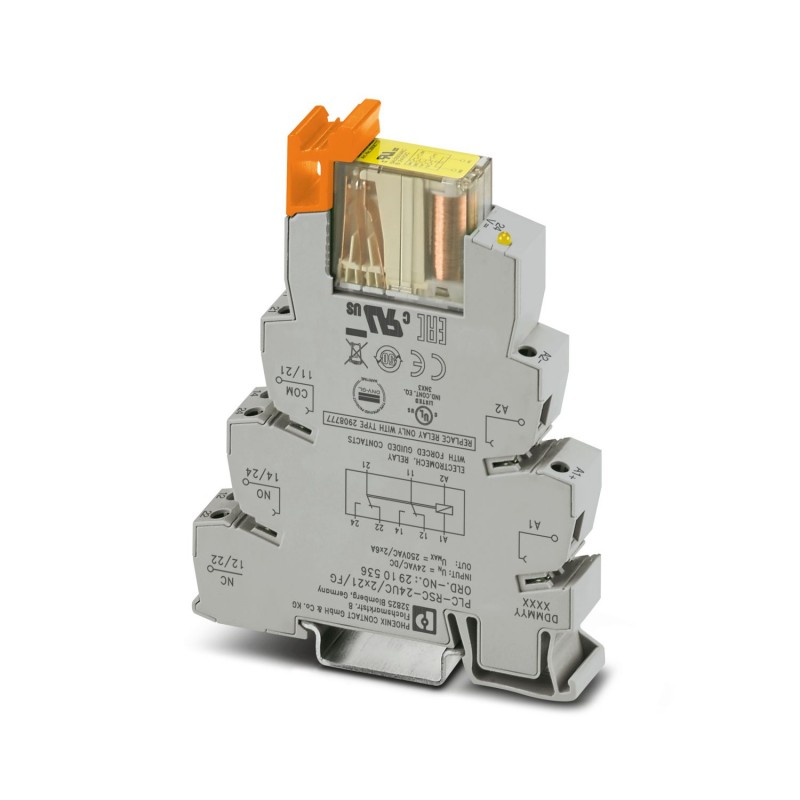

PLC-RSC- 24UC/2X21/FG 2910536 PHOENIX CONTACT Релейный Модуль
PLC-RSC-24UC/2X21/FG
2910536
PHOENIX_CONTACT
Релейный Модуль
ИНТЕРФЕЙС ПЛК, состоящий из гнезда реле и вставного защитного реле с контактами принудительной проводимости в соответствии с DIN EN 61810-3, винтовое соединение, 2 инверторных контакта, с принудительной направляющей, выпрямительный мост, входное напряжение: 24 В AC/DC
Реле > Промежуточное реле
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот десять тысяч пятьсот тридцать шесть |
|---|---|
| Единица упаковки | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626486871 |
| Вес / шт. (без упаковки) | 82.800 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи сто девяносто |
| Страна происхождения | De (Германия) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -20 °С ... 60 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -20 °C ... 85 °С |
Боковые катушки
| Номинальное входное напряжение UН | 24 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
|---|---|
| Диапазон входного напряжения применительно к UН | см. схему |
| Типичный входной ток при UН | 30 мА |
| Типичное время отклика | 3 мс 15 мс ... |
| Типичный диапазон времени | 3 мс 15 мс ... |
| Катушка напряжения | 24 В DC |
| Защитная цепь | Выпрямительный мост |
| Рабочее напряжение дисплей | Желтый светодиод |
Контакт боковой
| Тип контакта | 2 перекидными контактами, насильно приводом |
|---|---|
| Тип контакта выключателя | Один контакт |
| Материал контакта | Агни |
| Сила-управляемые контакты в соответствии с En 50205 | Тип B |
| Максимальное напряжение переключения | 250 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Минимальное напряжение переключения | 5 в (10 мА) |
| Мин. ток переключения | 10 мА (5 в) |
| Максимальный пусковой ток | 6 а |
| Ограничивая ток | 6 а |
| Перебивая клиентов (омическая нагрузка) Макс. | 144 ВТ (24 В DC) |
| 288 ВТ (48 В DC) | |
| 88 ВТ (110 В DC) | |
| 110 ВТ (220 В DC) | |
| 1500 ВА (250 В AC) | |
| Коммутационная способность мин. | 150 МВт |
| Коммутационная способность | 3 А (24 В, ДЦ13) |
| 3 А (230 В, AC15) |
Ввод данных на стороне подключения
| Имя подключения | Боковые катушки |
|---|---|
| Способ подключения | Винтовое соединение |
| Длина зачистки | 8 мм |
| Винтовая резьба | М3 |
| Сечение проводников сплошной | 0,14 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 2,5 мм2 |
| 0,2 мм2 ... 2,5 мм2 () | |
| 2x 0,5 мм2 ... 1,5 мм2 () | |
| Проводника сечение AWG кабель | 26 ... 14 |
Боковой вывод данных подключение
| Имя подключения | Контакт боковой |
|---|---|
| Способ подключения | Винтовое соединение |
| Длина зачистки | 8 мм |
| Винтовая резьба | М3 |
| Сечение проводников сплошной | 0,14 мм2 ... 2,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 2,5 мм2 |
| 0,2 мм2 ... 2,5 мм2 () | |
| 2x 0,5 мм2 ... 1,5 мм2 () | |
| Проводника сечение AWG кабель | 26 ... 14 |
Общие
| Реле напряжения испытания обмотки реле/контакт | 4 квРМС(50 Гц, 1 мин.) |
|---|---|
| Испытательное напряжение ФДТ/ФДТ | 2,5 квРМС(50 Гц, 1 мин.) |
| Режим работы | 100% коэффициент рабочего |
| Степень защиты | Степень защиты IP20 (основание реле) |
| РТ второй (реле) | |
| Механический срок службы | ок. 10Семьциклы |
| УЛЬ, США | Ул 508 |
| Ул 508 признано | |
| По ul, США/Канада | Кул 508 |
| Кул 508 признано | |
| Монтажное положение | любой |
| Инструкции по сборке | В строках с нулевым расстоянием |
| Б10д | 600000 циклов (АС1; 250 в / 6 А; 1-нет) |
| Циклы 900000 (АС1; 250 в / 3 А; 1-нет) | |
| Циклы 1800000 (АС1; 250 в / 1,5 А; 1-нет) | |
| Циклы 180000 (AC15; 250 в / 3 А; 1-нет) | |
| Циклы 560000 (AC15; 250 в / 2 А; 1-нет) | |
| Циклы 4600000 (AC15; 250 в / 0,75 а; 1-нет) | |
| Циклы 360000 (ДЦ13; 24 в / 3 А; 1-нет) | |
| Циклы 740000 (ДЦ13; 24 в / 1,5 А; 1-нет) | |
| Циклы 4200000 (ДЦ13; 24 в / 0,75 а; 1-нет) |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Статьи в набор
Классификации
ЭСЛ@СС 5.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 7.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 8.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот один
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf | 29 Mbytes |
|
