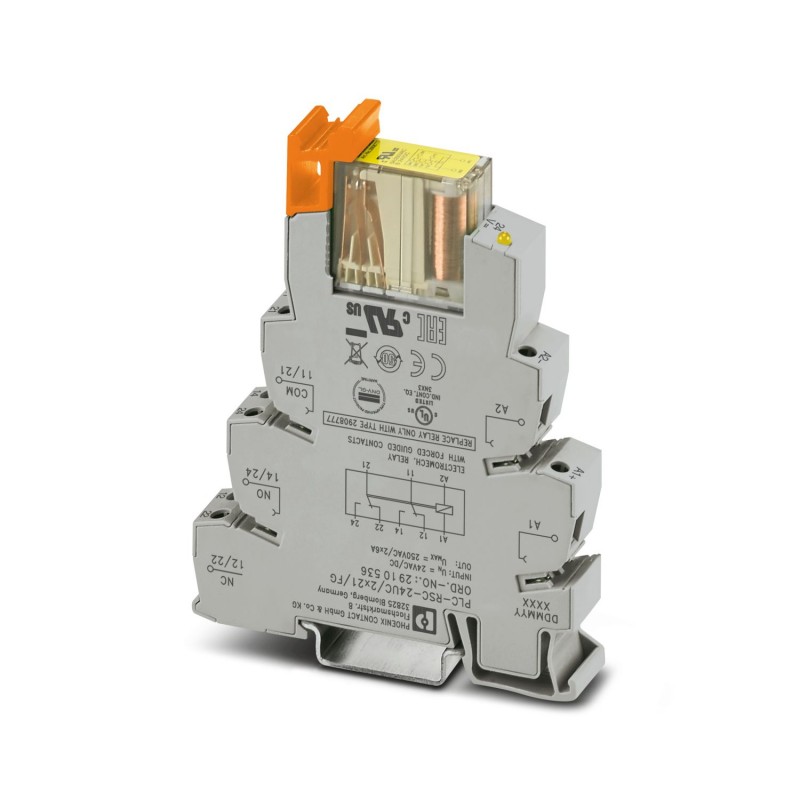

PHOENIX_CONTACT PLC-RSC-24UC/2X21/FG 2910536 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PLC-RSC- 24UC/2X21/FG 2910536 PHOENIX CONTACT Módulo De Relé

Referência: PLC-RSC-24UC/2X21/FG

Código: 2910536

Fabricante: PHOENIX_CONTACT

Descrição:

Módulo De Relé
PLC-INTERFACE, composto por soquete de relé e relé de segurança plug-in com contatos de condução forçada de acordo com DIN EN 61810-3, Conexão a parafuso, 2 contatos inversores, com guia forçada, Ponte retificadora, Tensão de entrada: 24 V AC/DC

Categorias:

  • Relés > Relé de comutação
  • PHOENIX_CONTACT > Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Chave De Dados Comerciais

OrderkeyDois milhões novecentos e dez mil e quinhentos trinta e seis
Embalagem da unidade10 pc
NotaFeita por Encomenda (sem devolução)
GTINQuatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e oitenta e seis mil, oitocentas e setenta e um
Peso por Peça (excluindo embalagem)82.800 g
Personalizado número de tarifaçãoOitenta e cinco milhões, trezentos e sessenta e quatro mil cento e noventa
País de origemDE (Alemanha)

Nota

Restrição de utilizaçãoEMC: classe de Um produto, consulte a declaração do fabricante na área de download

Dimensões

Largura14 mm
Altura80 mm
Profundidade104 mm

Condições ambientais

Temperatura ambiente (operação)-20 °C ... 60 °C
Ambiente temperatura de armazenamento/transporte)-20 °C ... 85 °C

Bobina de lado

Tensão Nominal de entrada UN24 V AC/DC
Faixa de tensão de entrada em referência a UNconsulte o diagrama de
Típicos de corrente de entrada com UN30 mA
Tempo de resposta típico3 ms 15 ms ...
Típico de lançamento intervalo de tempo3 ms 15 ms ...
Tensão da bobina24 V DC
Proteção de circuitoRetificador em ponte
Tensão de funcionamento de exibiçãoLED amarelo

Do lado dos contatos

Tipo do contato2 troca de contatos, forçosamente acionada
Tipo de contacto do interruptorContacto
Material de contatoAgNi
Força-contatos guiados de acordo com a EN 50205Tipo B
Tensão de comutação máxima250 V CA/CC
Mínima tensão de comutação5 V (10 mA)
Min. corrente de comutação10 mA (5 V)
Máxima corrente de entrada6 Um
A limitação de corrente contínua6 Um
Taxa de interrupção (carga ohmica) máx.144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Capacidade de comutação mín.150 mW
Capacidade de comutação de3-A (24 V, DC13)
3-A (230 V, AC15)

Conexão de entrada de dados do lado do

Nome da conexãoBobina de lado
Método de ligaçãoConexão a parafuso
Comprimento de decapagem8 mm
Rosca de parafusoM3
Condutor de seção transversal do sólidoDe 0,14 mm2 2,5 mm2 ...
Condutor de seção transversal flexívelDe 0,14 mm2 2,5 mm2 ...
0,2 mm2 a 2,5 mm2 ()
2x de 0,5 mm2 ... 1,5 mm2 ()
Condutor de seção transversal AWG26 14 ...

Dados de conexão de saída lateral

Nome da conexãoDo lado dos contatos
Método de ligaçãoConexão a parafuso
Comprimento de decapagem8 mm
Rosca de parafusoM3
Condutor de seção transversal do sólidoDe 0,14 mm2 2,5 mm2 ...
Condutor de seção transversal flexívelDe 0,14 mm2 2,5 mm2 ...
0,2 mm2 a 2,5 mm2 ()
2x de 0,5 mm2 ... 1,5 mm2 ()
Condutor de seção transversal AWG26 14 ...

Geral

Teste do relé da tensão de enrolamento/relé de contato4 kVrms(50 Hz, 1 min.)
Tensão de teste PDT/PDT2,5 kVrms(50 Hz, 1 min.)
Modo de operação100% operacional fator de
Grau de proteçãoIP20 (Relé de base)
RT II (Relé)
Serviço mecânico vidaaprox. 10Seteciclos
UL, EUAUL 508
UL 508 Reconhecido
UL, EUA/CanadácUL 508
cUL 508 Reconhecido
Posição de montagemqualquer
Instruções de montagemEm linhas com espaçamento zero
B10d600000 Ciclos (AC1; 250 V / 6 A; 1)
900000 Ciclos (AC1; 250 V / 3 A, 1)
1800000 Ciclos (AC1; 250 V / 1,5 A; 1)
180000 Ciclos (AC15; 250 V / 3 A, 1)
560000 Ciclos (AC15; 250 V / 2 A; 1)
4600000 Ciclos (AC15; 250 V / 0,75 A; 1)
360000 Ciclos (DC13; 24 V / 3 A, 1)
740000 Ciclos (DC13; 24 V / 1,5 A; 1)
4200000 Ciclos (DC13; 24 V / 0,75 A; 1)

Ambiental De Conformidade Do Produto

Alcançar SVHCLevar 7439-92-1
China RoHSAmbientalmente Amigável Período De Utilização = 50
Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante"
