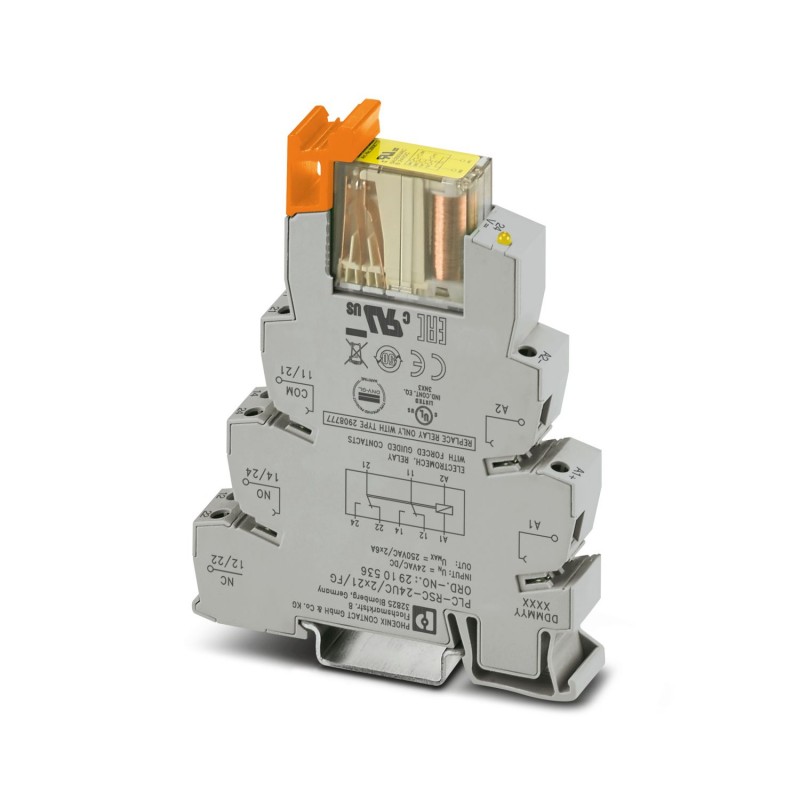

PLC-RSC- 24UC/2X21/FG 2910536 PHOENIX CONTACT Module De Relais
PLC-RSC-24UC/2X21/FG
2910536
PHOENIX_CONTACT
Module De Relais
INTERFACE PLC, composée d’une prise de relais et d’un relais de sécurité enfichable avec contacts à conduction forcée selon DIN EN 61810-3, Raccord à vis, 2 contacts d’onduleur, avec guidage forcé, Pont redresseur, Tension d’entrée : 24 V AC/DC
Relais > Relais de commutation
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille cinq cent trente six |
|---|---|
| Unité d'emballage | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626486871 |
| Poids par Pièce (hors emballage) | 82.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante quatre mille cents quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
Bobine de côté
| Nominale d'entrée tension d'alimentation UN | 24 V AC/DC |
|---|---|
| Plage de tension d'entrée, en référence à UN | voir le schéma |
| Typique du courant d'entrée à l'universitéN | 30 mA |
| Temps de réponse typique | 3 ms 15 ms ... |
| Sortie typique plage de temps | 3 ms 15 ms ... |
| La tension de la bobine | 24 V DC |
| Le circuit de protection | Pont redresseur |
| D'exploitation affichage de la tension de | LED jaune |
Côté de Contact
| Type de Contact | 2 contacts inverseurs, actionné par la force |
|---|---|
| Type de contact de l'interrupteur de | Contact unique |
| Matériau de Contact | AgNi |
| La Force des contacts à guidage en conformité avec la norme EN 50205 | Type B |
| Tension de commutation maximale | 250 V AC/DC |
| Minimum tension de commutation | 5 V (10 mA) |
| Min. courant de commutation | 10 mA (5 V) |
| Courant d'appel maximal | 6 Un |
| La limitation de courant continu | 6 Un |
| Pouvoir de coupure nominal (charge ohmique) max. | 144 W (24 V DC) |
| 288 W (48 V DC) | |
| 88 W (110 V DC) | |
| 110 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Capacité de commutation min. | 150 mW |
| Capacité de commutation | 3 A (24 V DC13) |
| 3 A (230 V, AC15) |
Les données de connexion d'entrée côté
| Nom de la connexion | Bobine de côté |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Filet de vis | M3 |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 à 1,5 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Les données de connexion de sortie du côté
| Nom de la connexion | Côté de Contact |
|---|---|
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 8 mm |
| Filet de vis | M3 |
| Chef de section transversale solide | 0,14 mm2 à 2,5 mm2 |
| Chef de section flexible | 0,14 mm2 à 2,5 mm2 |
| De 0,2 mm2 à 2,5 mm2 () | |
| 2x 0,5 mm2 à 1,5 mm2 () | |
| Chef de section AWG | 26 ... 14 |
Général
| Tension d'essai d'enroulement du relais/relais de contact | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Tension d'essai PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Mode de fonctionnement | 100% facteur de marche |
| Degré de protection | IP20 (base de Relais) |
| RT II (Relais) | |
| Service mécanique de la vie | env. 10Septcycles |
| UL, ÉTATS-UNIS | UL 508 |
| UL 508 Reconnu | |
| UL, états-unis/Canada | cUL 508 |
| cUL 508 Reconnu | |
| Position de montage | tout |
| Instructions de montage | Dans les lignes avec zéro espacement |
| B10d | 600000 Cycles (AC1; 250 V / 6 A; 1 NO) |
| 900000 Cycles (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Cycles (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Cycles (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Cycles (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Cycles (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Cycles (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Cycles (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Cycles (DC13; 24 V / 0,75 A; 1 NO) |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Articles dans le jeu
Les Classifications
eCl@ss 5.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 5.1Vingt sept million trois cent soixante et onze mille six centeCl@ss 6.0Vingt sept million trois cent soixante et onze mille six centeCl@ss 7.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 8.0Vingt sept million trois cent soixante et onze mille six cent uneCl@ss 9.0Vingt sept million trois cent soixante et onze mille six cent un
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
