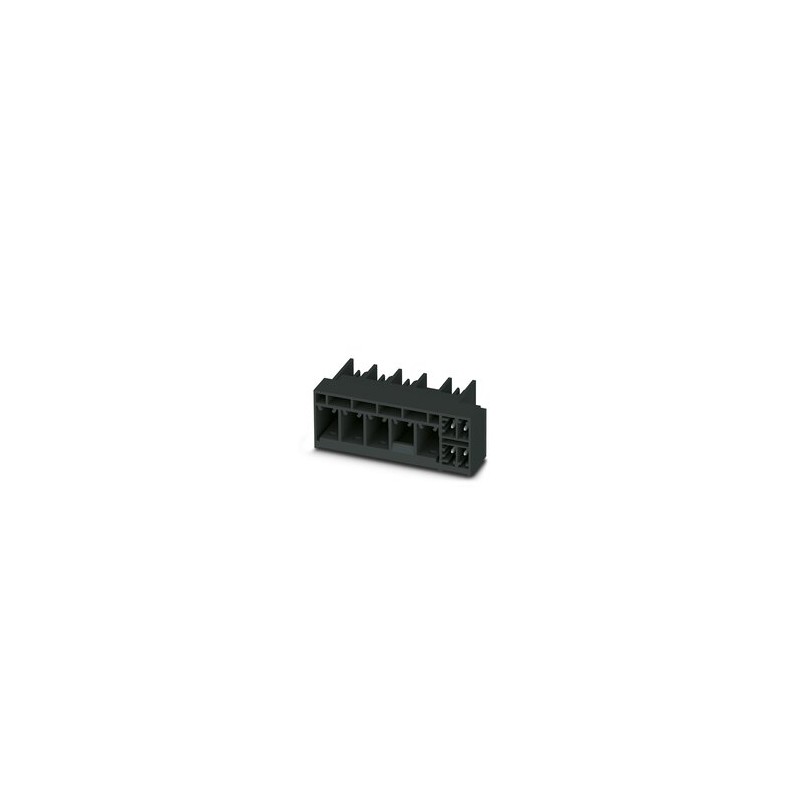

PCH 6/ 4+4-G1L4-7,62 BK 1717137 PHOENIX CONTACT Гибридный коллектор PCB
PCH 6/ 4+4-G1L4-7,62 BK
1717137
PHOENIX_CONTACT
50
Гибридный коллектор PCB
Гибридный разъем на печатную плату, номинальное сечение: 6 мм2, цвет: черный, номинальный ток: 41 A, 8 A, расчетное напряжение (III/2): 630 В, поверхность контакта: олово, тип контакта: Штифт, количество потенциалов: 8, количество рядов: 1, полюсов: 8, количество точек подсоединения: 8, cемейство изделий: PCH 6/..-G1L4, размер шага: 7,62 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 2,6 мм, штекерная система: COMBICON PC 6 hybrid, Направление стыковочной части: Стандарт, блокировка: Крепление на защелках, тип крепления: Фланец с защелками, Форма упаковки: в картонной коробке
Разъемы PCB
* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Линейка изделий | COMBICON Connectors L |
| Тип изделия | Гибридный разъем на печатную плату |
| Серия изделий | PCH 6/..-G1L4 |
| Полюсов | 8 |
| Размер шага | 7,62 мм |
| Количество точек подключения | 8 |
| Количество рядов | 1 |
| Крепежный фланец | Защелка / фиксация в положении 4 |
| Количество потенциалов | 8 |
| Расположение выводов | Линейное расположение выводов |
| Номинальный ток IN | 41 A |
| Номинальное напряжение UN | 630 В |
| Степень загрязнения | 3 |
| Расчетное напряжение (III/3) | 630 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Тип монтажа | Пайка волной |
| Расположение выводов | Линейное расположение выводов |
| Данные о материале - контакт | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Материал, контакт | Сплав меди |
| Качество поверхности | гальваническое лужение |
| Металлическая поверхность зоны контакта (покрытие) | Олово (2 - 4 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Металлическая поверхность зоны пайки (покрытие) | Олово (2 - 4 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Данные о материале - корпус | |
| Цвет () | () |
| Изоляционный материал | PA GF |
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Указания по эксплуатации | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
| Чертеж |  |
| Размер шага | 7,62 мм |
| Ширина [w] | 47,25 мм |
| Высота [h] | 19 мм |
| Длина [l] | 28,2 мм |
| Высота | 16,4 мм |
| Длина вывода под пайку [P] | 2,6 мм |
| Размеры штыря | 1 x 1,2 мм |
| Дизайн печатных плат | |
| Диаметр отверстий | 1,7 мм |
| Воздушные зазоры и пути утечки Питание | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 630 В |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 5,5 мм |
| минимальное значение пути утечки (III/3) | 8 мм |
| Расчетное напряжение изоляции (III/2) | 630 В |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 5,5 мм |
| минимальное значение пути утечки (III/2) | 5,5 мм |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 5,5 мм |
| минимальное значение пути утечки (II/2) | 5,5 мм |
| Воздушные зазоры и пути утечки Сигнал | |
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Группа изоляционного материала | I |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Расчетное напряжение изоляции (III/3) | 160 В |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/3) | 1,5 мм |
| минимальное значение пути утечки (III/3) | 2 мм |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (III/2) | 1,5 мм |
| минимальное значение пути утечки (III/2) | 1,5 мм |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| минимальное значение воздушного зазора - негомогенное поле (II/2) | 1,5 мм |
| минимальное значение пути утечки (II/2) | 1,6 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Относительная влажность воздуха (хранение/транспорт) | 30 % ... 70 % |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Форма упаковки | в картонной коробке |
