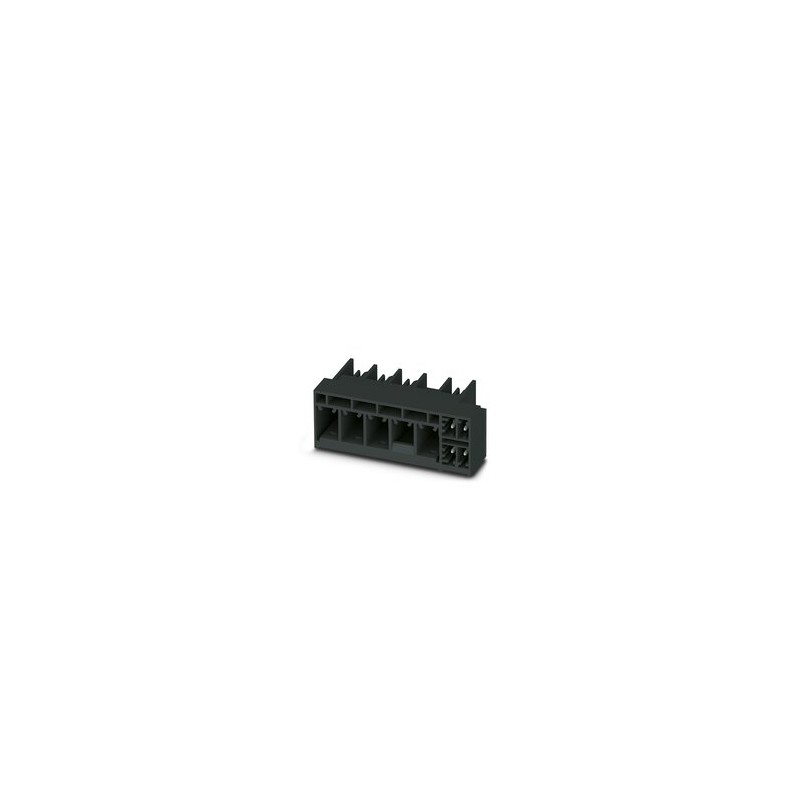

PCH 6/ 4+4-G1L4-7,62 BK
1717137
PHOENIX_CONTACT
50
PCB hybride en-tête
Embase hybride pour circuit imprimé, section nominale: 6 mm2, coloris: noir, intensité nominale: 41 A, 8 A, tension de référence (III/2): 630 V, surface des contacts: étain, type de contact: Mâle, nombre de potentiels: 8, nombre de rangées: 1, nombre de pôles: 8, nombre de connexions: 8, gamme d'articles: PCH 6/..-G1L4, pas: 7,62 mm, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm, système débrochable: COMBICON PC 6 hybrid, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage par encliquetage, type de fixation: Bride de verrouillage, type de conditionnement: emballé dans un carton
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Ligne de produits | COMBICON Connectors L |
Type de produit | Embase hybride pour circuit imprimé |
Gamme de produits | PCH 6/..-G1L4 |
Nombre de pôles | 8 |
Pas | 7,62 mm |
Nombre de connexions | 8 |
Nombre de rangées | 1 |
Bride de fixation | Cliquet d'enclenchement / verrouillage en position 4 |
Nombre de potentiels | 8 |
Tracé brochage | Brochage linéaire |
Intensité nominale IN | 41 A |
Tension nominale UN | 630 V |
Degré de pollution | 3 |
Tension de référence (III/3) | 630 V |
Tension de choc assignée (III/3) | 6 kV |
Tension assignée (III/2) | 630 V |
Tension de choc assignée (III/2) | 6 kV |
Tension de référence (II/2) | 1000 V |
Tension de choc assignée (II/2) | 6 kV |
Type de montage | Soudage à la vague |
Tracé brochage | Brochage linéaire |
Indication de matériau - contact | |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
Matériau de contact | Alliage de Cu |
Qualité de surface | étamage galvanique |
Surface métallique zone de contact (couche supérieure) | Etain (2 - 4 µm Sn) |
Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Surface métallique zone de soudage (couche supérieure) | Etain (2 - 4 µm Sn) |
Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier | |
Coloris () | () |
Matériau isolant | PA GF |
Groupe d'isolant | I |
IRC selon CEI 60112 | 600 |
Classe d'inflammabilité selon UL 94 | V0 |
Information pour le fonctionnement | Les connecteurs MINICONNEC sont des connecteurs sans puissance de commutation (COC), conformément à la norme DIN EN 61984. Quand ils sont utilisés correctement, ils ne doivent pas être enfichés ni déconnectés s'ils sont sous charge ou sous tension. |
Dessin coté | |
Pas | 7,62 mm |
Largeur [w] | 47,25 mm |
Hauteur [h] | 19 mm |
Longueur [l] | 28,2 mm |
Hauteur de montage | 16,4 mm |
Longueur du picot de soudage [P] | 2,6 mm |
Dimensions des picots | 1 x 1,2 mm |
Conception de circuits imprimés | |
Diamètre de perçage | 1,7 mm |
Distances dans l'air et lignes de fuite Puissance | |
Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Groupe d'isolant | I |
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
Tension d'isolement assignée (III/3) | 630 V |
Tension de choc assignée (III/3) | 6 kV |
valeur minimale de la distance dans l'air - champ non homogène (III/3) | 5,5 mm |
valeur minimale de la ligne de fuite (III/3) | 8 mm |
Tension d'isolement assignée (III/2) | 630 V |
Tension de choc assignée (III/2) | 6 kV |
valeur minimale de la distance dans l'air - champ non homogène (III/2) | 5,5 mm |
valeur minimale de la ligne de fuite (III/2) | 5,5 mm |
Tension d'isolement assignée (II/2) | 1000 V |
Tension de choc assignée (II/2) | 6 kV |
valeur minimale de la distance dans l'air - champ non homogène (II/2) | 5,5 mm |
valeur minimale de la ligne de fuite (II/2) | 5,5 mm |
Distances dans l'air et lignes de fuite Signal | |
Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Groupe d'isolant | I |
Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
Tension d'isolement assignée (III/3) | 160 V |
Tension de choc assignée (III/3) | 2,5 kV |
valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
valeur minimale de la ligne de fuite (III/3) | 2 mm |
Tension d'isolement assignée (III/2) | 160 V |
Tension de choc assignée (III/2) | 2,5 kV |
valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
valeur minimale de la ligne de fuite (III/2) | 1,5 mm |
Tension d'isolement assignée (II/2) | 320 V |
Tension de choc assignée (II/2) | 2,5 kV |
valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
Conditions ambiantes | |
Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
Température ambiante (montage) | -5 °C ... 100 °C |
Type de conditionnement | emballé dans un carton |
