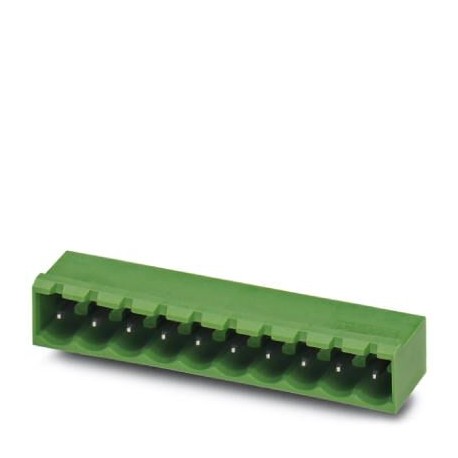

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Разъем печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Разъем печатной платы

MSTBA 2,5/ 9-G AU

1748280

PHOENIX_CONTACT

1000

Разъем печатной платы

Корпус основания печатной платы, номинальное сечение: 2,5 мм², цвет: зеленый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Золото, тип контакта: Вилка, Количество потенциалов: 9, Количество рядов: 1, Количество полюсов в ряду: 9, Количество соединений: 9, семейство изделий: MSTBA 2.5/.. -G, шаг: 5 мм, монтаж: Сварка волной волны, расположение контактов: Линейное расположение контактов, длина контакта [P]: 3,5 мм, Система: CLASSIC COMBICON, Запирание: без, тип упаковки: коробчатый

Подробнее


Разъемы штекерные промышленные > Соединитель для печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 9, размер шага: 5 мм, цвет: зеленый, поверхность контакта: Золото, монтаж: Пайка волной припоя

Коммерческие данные

Код заказа1748280
Упаковочная единица50 stk
Минимальный объем заказа1000 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4017918876302
Вес/шт. (без упаковки)3,300 GRM

Размеры

Длина [ l ]12 мм
Ширина47 мм
Размер шага5 мм
Размер a40 мм
Ширина [ w ]47 мм
Высота [ h ]12,1 мм
Высота8,6 мм
Длина штыря под пайку3,5 мм
Размеры штыря1 x 1 мм
Длина12 мм

Общие сведения

Серия изделийMSTBA 2,5/..-G
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное импульсное напряжение (II/2)4 кВ
Расчетное напряжение (III/3)250 В
Расчетное напряжение (III/2)320 В
Расчетное напряжение (II/2)400 В
Подключение согласно стандартуEN-VDE
Номинальный ток IN12 A
Цветзеленый
Полюсов9

Стандарты и предписания

Подключение согласно стандартуEN-VDE

Классификация

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260701
eCl@ss 6.027260704
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
