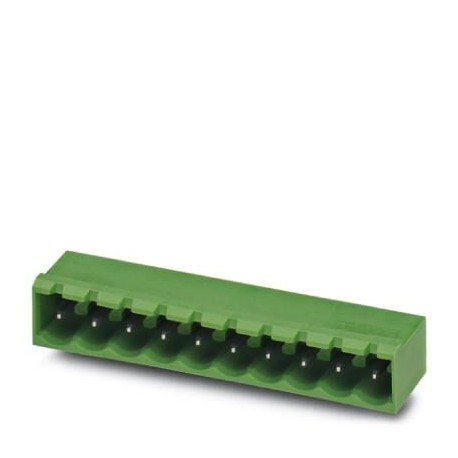

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Leiterplattensteckverbinder
MSTBA 2,5/ 9-G AU
1748280
PHOENIX_CONTACT
1000
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Auslegungsspannung (III/2): 320 V, Kontaktfläche: Gold, Kontakttyp: Stecker, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: MSTBA 2,5/.. -G, Rastermaß: 5 mm, Montage: Wellenschweißen, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Stecksystem: CLASSIC COMBICON, Verriegelung:ohne, Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattengrundleiste, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 9, Rastermaß: 5 mm, Farbe: grün, Kontaktoberfläche: Gold, Montage: Wellenlöten
Kaufmännische Daten
| Bestellschlüssel | 1748280 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 1000 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4017918876302 |
| Gewicht pro Stück (exklusive Verpackung) | 3,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 3,400 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 12 mm |
|---|---|
| Breite | 47 mm |
| Rastermaß | 5 mm |
| Maß a | 40 mm |
| Breite [ w ] | 47 mm |
| Höhe [ h ] | 12,1 mm |
| Bauhöhe | 8,6 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 12 mm |
Allgemein
| Artikelfamilie | MSTBA 2,5/..-G |
|---|---|
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Farbe | grün |
| Polzahl | 9 |
Normen und Bestimmungen
| Anschluss gemäß Norm | EN-VDE |
|---|
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
