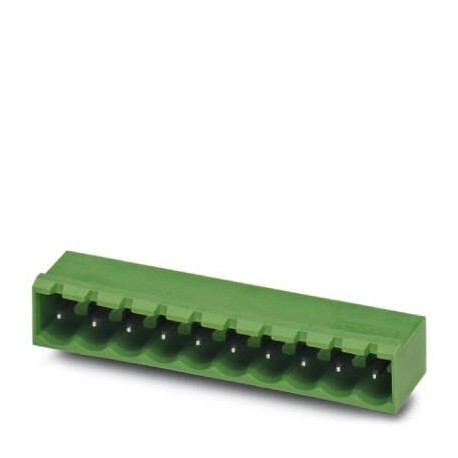

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Circuit imprimé connecteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MSTBA 2,5/ 9-G AU 1748280 PHOENIX CONTACT Circuit imprimé connecteur

MSTBA 2,5/ 9-G AU

1748280

PHOENIX_CONTACT

1000

Circuit imprimé connecteur

Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension de dimensionnement (III/2) : 320 V, surface de contact : Or, type de contact : mâle, Nombre de potentiels : 9, Nombre de rangées : 1, Nombre de pôles par rangée : 9, nombre de connexions : 9, famille d’articles : MSTBA 2.5/.. -G, pas : 5 mm, montage : soudure à la vague, disposition des goupilles : disposition linéaire des goupilles, longueur de la goupille [P] : 3,5 mm, Stecksystem : CLASSIC COMBICON, verrouillage : sans, type d’emballage : en boîte

Plus de détails


Connecteurs > Connecteur de circuit imprimé

Connecteurs PCB

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


PCB-têtes, intensité nominale: 12 A, tension assignée (III/2): 320 V, le nombre de postes: 9, pas: 5 mm, coloris: vert, surface des contacts: Or, montage: Vague de soudure

Clé De Données Commerciales

OrderkeyMillion sept cent quarante huit mille deux cent quatre vingt
Unité d'emballage50 pc
NoteFabriqués à la Commande (non-remboursable)
GTIN4017918876302
Poids par Pièce (hors emballage)3.700 g
Tarif des douanes numéroQuatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix
Pays d'origineDE (Allemagne)

Dimensions

Longueur [ l ]12 mm
Largeur47 mm
Hauteur5 mm
Dimension d'un40 mm
Largeur [ w ]47 mm
Hauteur [ h ]12.1 mm
Hauteur8.6 mm
La longueur de la soudure des broches3,5 mm
Pin dimensions1 x 1 mm
Longueur12 mm

Général

Une gamme d'articlesMSTBA 2,5/..-G
Nominale tension de choc (III/3)4 kV
Nominale tension de choc (III/2)4 kV
Nominale tension de choc (II/2)4 kV
Tension assignée (III/3)250 V
Tension assignée (III/2)320 V
Tension assignée (II/2)400 V
Connexion en acc. avec la normeFR-VDE
Courant Nominal j'N12 Un
Couleurvert
Nombre de postesNeuf

Les normes et les Règlements

Connexion en acc. avec la normeFR-VDE

Les Classifications

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.1Vingt sept million deux cent soixante mille sept cent un
eCl@ss 5.0Vingt sept million deux cent soixante mille sept cent un
eCl@ss 5.1Vingt sept million deux cent soixante mille sept cent un
eCl@ss 6.0Vingt sept million deux cent soixante mille sept cent quatre
eCl@ss 7.0Vingt sept million quatre cent quarante mille quatre cent deux
eCl@ss 8.0Vingt sept million quatre cent quarante mille quatre cent deux
eCl@ss 9.0Vingt sept million quatre cent quarante mille quatre cent deux

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637

UNSPSC

UNSPSC 6.01Trente million deux cent onze mille huit cent dix
UNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent neuf
UNSPSC 11Trente neuf million cents vingt et une mille quatre cent neuf
UNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent neuf
UNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent neuf

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf 15 Mbytes
