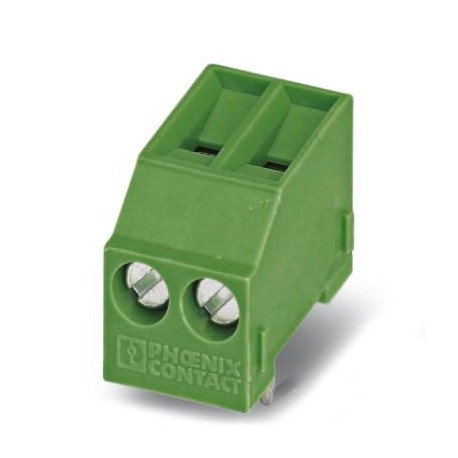

MKDSFW 3/ 9 BK BD:1-SERD 1733806 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

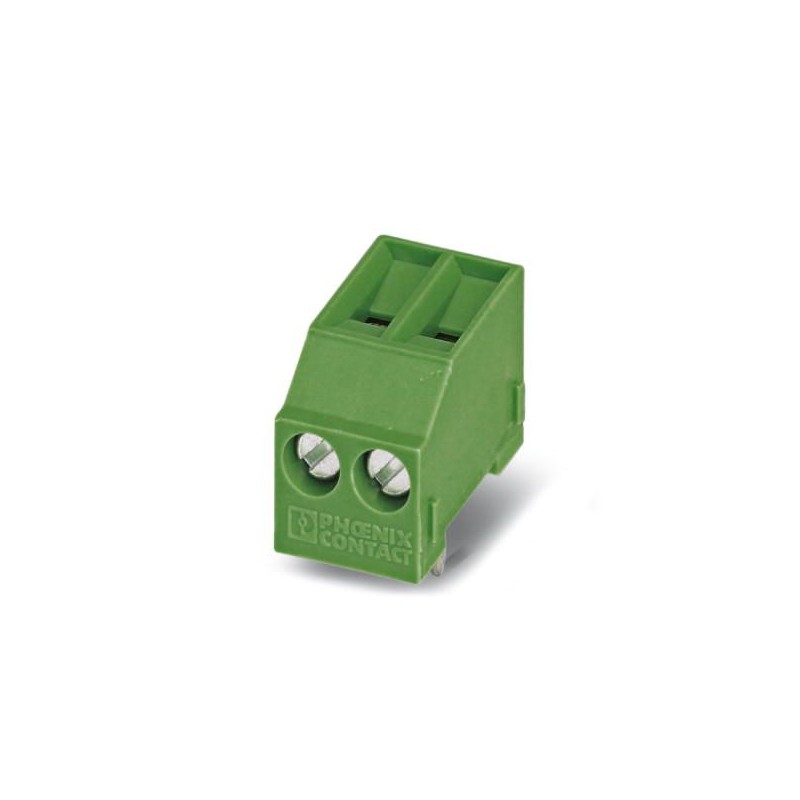

MKDSFW 3/ 9 BK BD:1-SERD 1733806 PHOENIX CONTACT PCB терминальный блок

MKDSFW 3/ 9 BK BD:1-SERD

1733806

PHOENIX_CONTACT

50

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 24 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 9, количество рядов: 1, количество полюсов в ряду: 9, семейство артикула: MKDSFW 3, шаг: 5 мм, тип подключения: Винтовое соединение с тяговой капсулой, метод винтового зажима: L Продольный паз, монтаж: Пайка волной пайки, Направление подключения проводника/печатной платы: 90 °, Цвет: черный, Расположение контактов: Линейное расположение контактов, Длина контактов [P]: 5 мм, Количество контактов пайки на потенциал: 1, Тип упаковки: Коробочный

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $583.45
Цена за единицу: $11.67
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот тридцать три тысячи восемьсот шесть
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4046356165587
Вес / шт. (без упаковки)18.050 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияPL (Польша)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийMKDSFW 3
Поле5 мм
Количество позицийДевять
Способ подключенияВинтовое соединение с рукавом напряжения
Форма привода головки винтаЩелевые (Л)
Винтовая резьбаМ3
Тип установкиПаять волны
КонфигЛинейный прикалывает
Количество уровнейОдин

Электрические параметры

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Мощность подключения

Сечение проводников сплошной0,2 мм2 ... 4 мм2
Проводник поперечное сечение, гибкий0,2 мм2 ... 2,5 мм2
Сечение проводника AWG кабель / круговых Милов24 ... 12
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулкиМм2 0.25 ... 1 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкойМм2 0.25 ... 1 мм2
2 жилы одинакового сечения, сплошной0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, гибкий0,2 мм2 ... 1,5 мм2
2 жилы одинакового сечения, многожильный, гильзой без пластиковой втулкиМм2 0.25 ... 0.75 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкой0,5 мм2 ... 1,5 мм2
Длина зачистки8 мм
Крутящий момент0,5 Нм 0,6 Нм ...

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Металлические точки поверхности терминала (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (5 - 7 мкм ЗП)
Поверхность металла паяя области (средний слой)Никель (2 - 3 мкм никель)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94П2

Размеры товара

Габаритный чертеж
Длина [ л ]20.5 мм
Ширина [ Вт ]45 мм
Высота [ ч ]16.7 мм
Поле5 мм
Высота (без Штыря припоя)12 мм
PIN припоя [П]5 мм
Контактный размеры0,9 х 0,9 мм
Измерение40 мм

Размеры для конструкции PCB

Диаметр отверстия1.3 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Общая информация о продукции

Типа ПримечаниеОбратите внимание на применение
ПримечаниеДля безопасного подключения проводников, всегда придерживаются определенного момента затяжки. В частности, в случае клеммы для печатных плат с двух или трех позиций, индивидуальный PIN припоя на каждой контактной точки не может компенсировать это. Именно поэтому терминальные должно поддерживаться во время соединения проводов (проходит с одной стороны, опору на жилье).

Электрические испытания

Номинальный ток24 а
Номинальное напряжение изоляции (в III/2)400 в
Номинальное импульсное напряжение (III/2)об4 кв

Воздушные зазоры и пути утечки

Группа изоляционного материалаЯ
Напряжение250 в
Номинальное напряжение изоляции (в III/3)250 в
Номинальное напряжение изоляции (в III/2)400 в
Номинальное напряжение изоляции, в (II/2)630 в
Номинальное импульсное напряжение (III в/3)4 кв
Номинальное импульсное напряжение (III/2)об4 кв
Номинальное импульсное напряжение (II/2 с)4 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

ETIM for 1733806 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 16.7 mm
Number of electrical connections (EF008252) 9
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5 mm
Rated current In (EF008250) 24 A
Rated voltage (EF000228) 400 V
Rated surge voltage (EF002993) 4 kV
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.3 mm
Length pin (EF006825) 5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Black
Inflammability class of insulation material according to UL94 (EF002521) V2
Operating temperature (EF002393) -40 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
